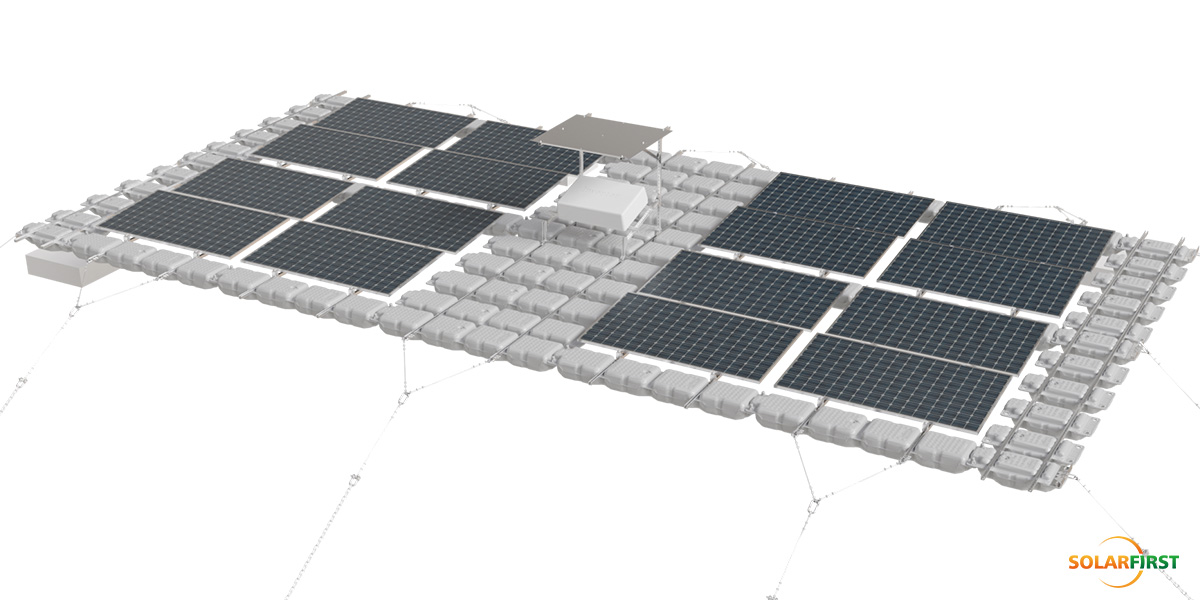

El soporte solar flotante SF (TGW03) es un sistema solar flotante de tercera generación diseñado para un rendimiento superior en diversos entornos acuáticos y condiciones exigentes. Ofrece una amplia aplicación en lagos, ríos, estanques, minas a cielo abierto y embalses, capaz de soportar alturas de ola ≤0,5 m y caudales ≤0,5 m/s, con una resistencia al viento de hasta 60 m/s.
El sistema es compatible con todos los módulos fotovoltaicos con estructura disponibles comercialmente, con ángulos de inclinación ajustables a 5°, 10° o 15°. Su alta eficiencia de transporte requiere solo seis contenedores de 40 HQ por MW, lo que reduce significativamente los costos logísticos.
Fabricado con flotadores ecológicos de HDPE, aluminio anodizado AL6005-T5, acero inoxidable SUS304 y acero con recubrimiento de Zn-Al-Mg, el TGW03 garantiza una fiabilidad duradera y es seguro para fuentes de agua potable y zonas ecológicamente sensibles. Con una garantía de 10 años, ofrece una solución sostenible y económica para proyectos fotovoltaicos flotantes distribuidos y a gran escala, estableciendo un nuevo estándar en adaptabilidad y valor.

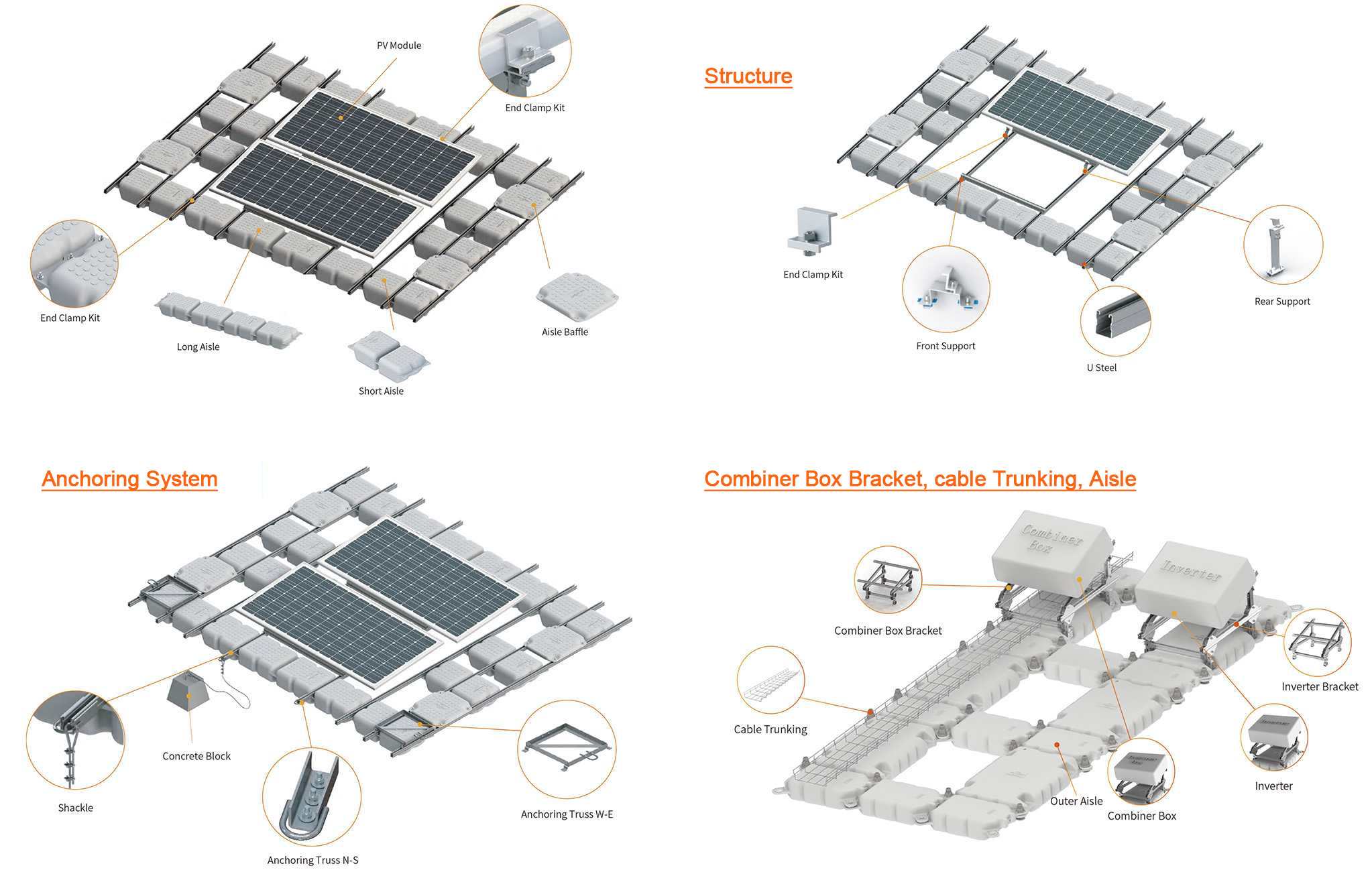

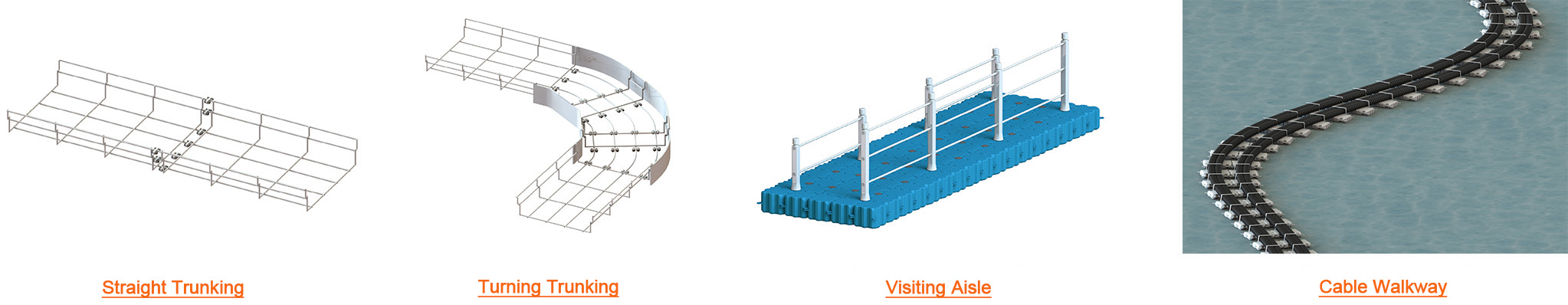

02 Diagrama esquemático de accesorios

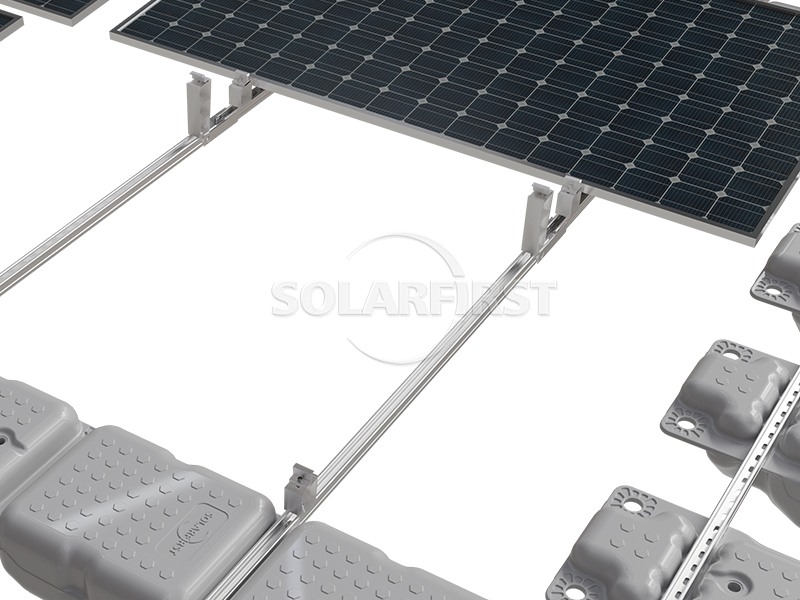

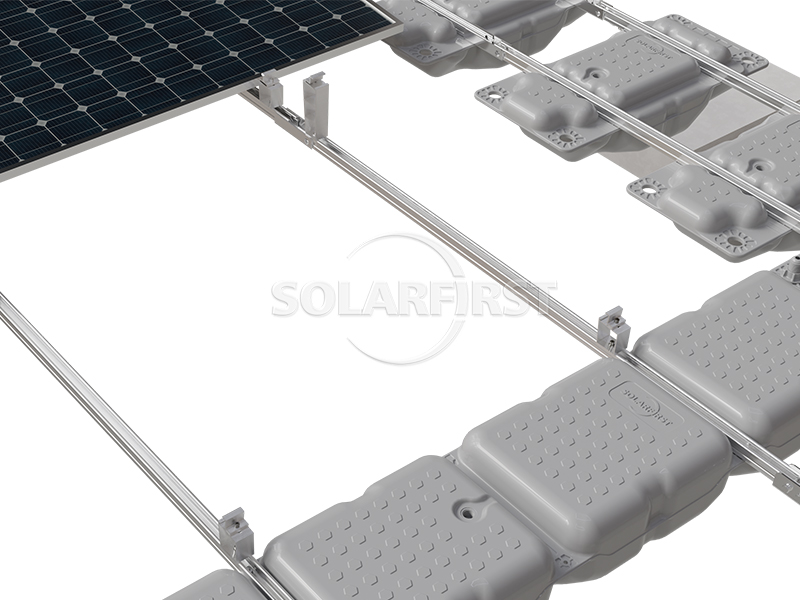

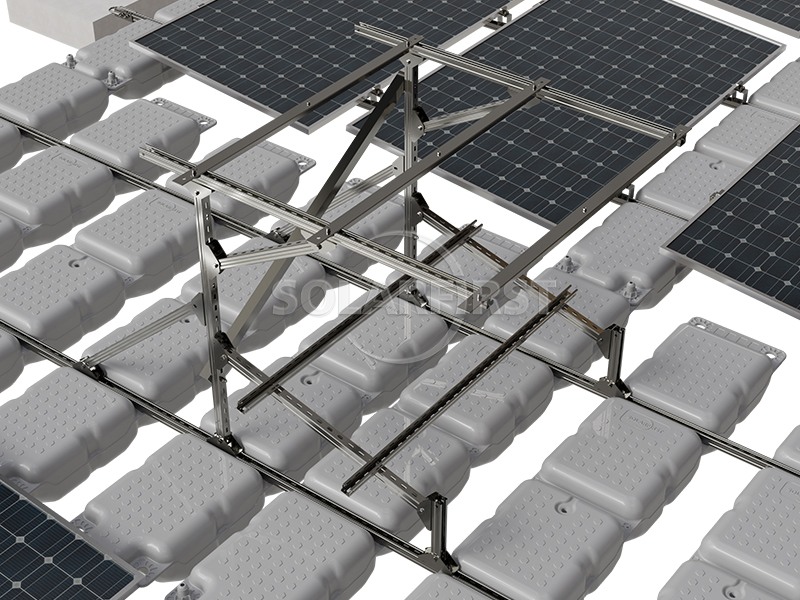

03 Componentes del producto
04 Parámetros básicos de ingeniería
Indicadores clave
Detalles de los parámetros
Sitio de instalación
Superficie del agua
Altura de las olas superficiales
≤0,5 m
Caudal superficial
≤0,5 m/s
Velocidad del viento
≤60 m/s
Carga de nieve
<0,5 KN/m²
Ángulo de inclinación
5°, 10°, 15°
Estándar
GB50009-2012, EN1990:2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955:2017
✔ Proyecto fotovoltaico complementario para la pesca: Estanques de peces y lagos de acuicultura, formando un modelo tridimensional de "generación de energía en la capa superior y acuicultura en la capa inferior".
✔ Ranchos Offshore y Marinos: Se deben adoptar cuerpos flotantes anticorrosión
✔ Zonas de aguas industriales: estanques de aguas residuales industriales, zonas de sedimentación en zonas mineras
✔ Embalses: Principalmente de tipo flotante (como la zona de aguas profundas en el medio del embalse) o de tipo fijo con cimentación de pilotes (zona de aguas poco profundas cerca de la orilla)
✔ Paisajes ecológicos urbanos: ríos, lagos paisajísticos y tanques reguladores de plantas de tratamiento de aguas residuales
06 Servicios técnicos profesionales
▶Diseño de esquemas y análisis estructural:
Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).
▶ Apoyo a la exploración in situ:
Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

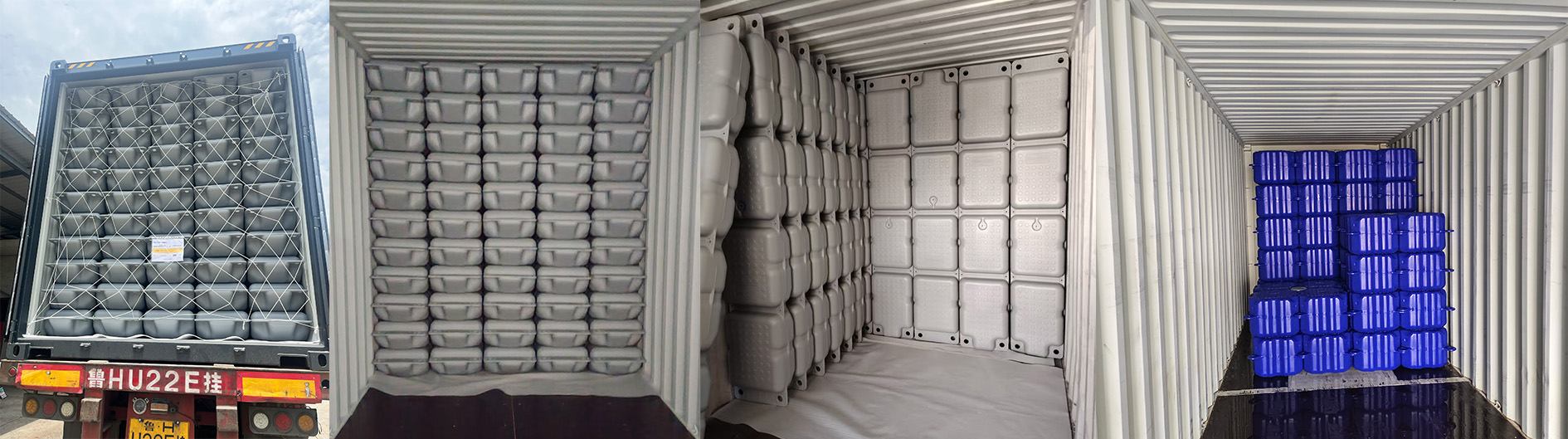

08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.
Español

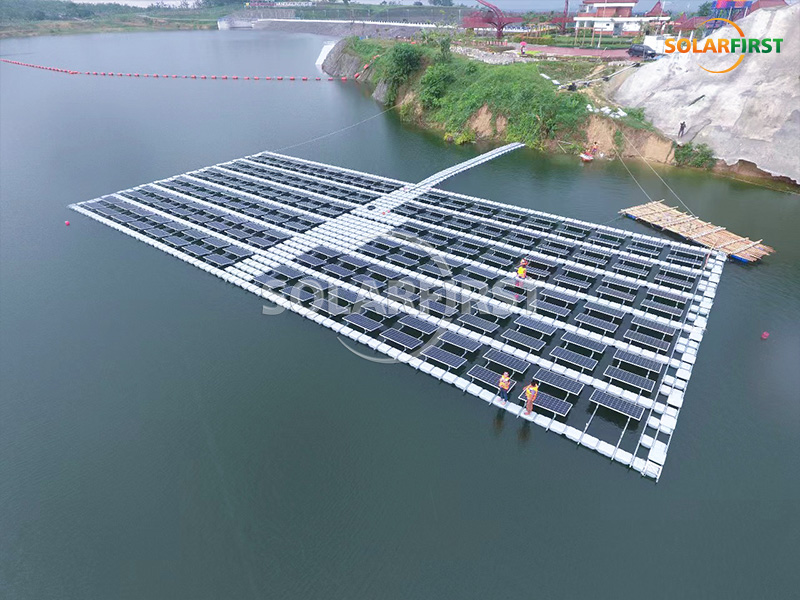

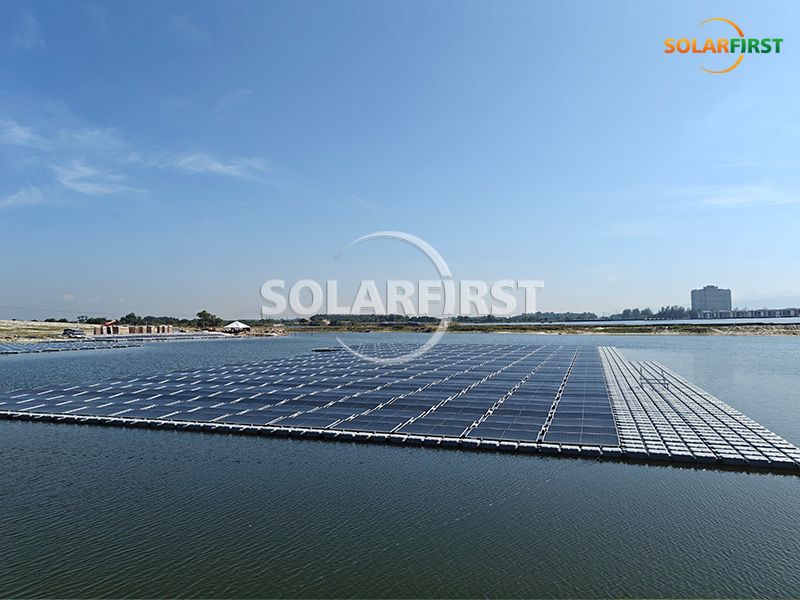

Proyecto de central fotovoltaica flotante de 68 kWp en IndonesiaInformación del proyecto

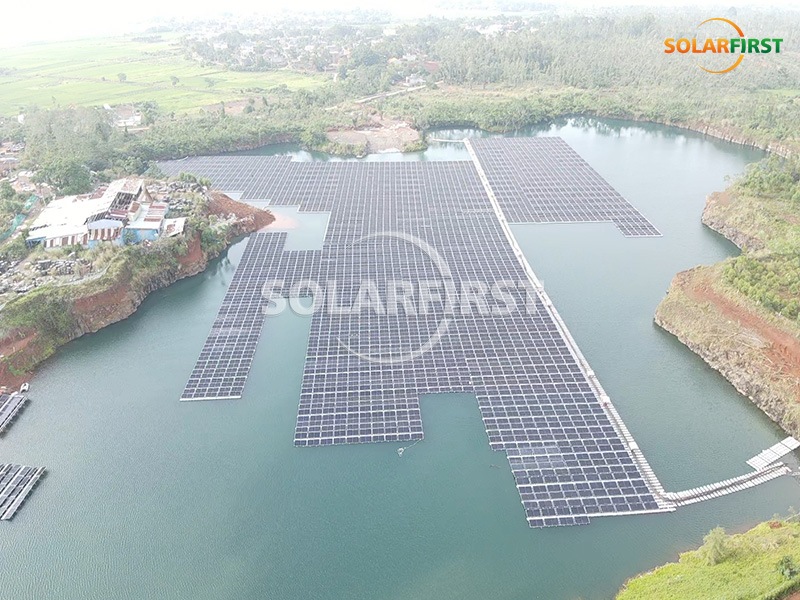

Proyecto de central fotovoltaica flotante de 15,6 MWp en MalasiaInformación del proyecto
