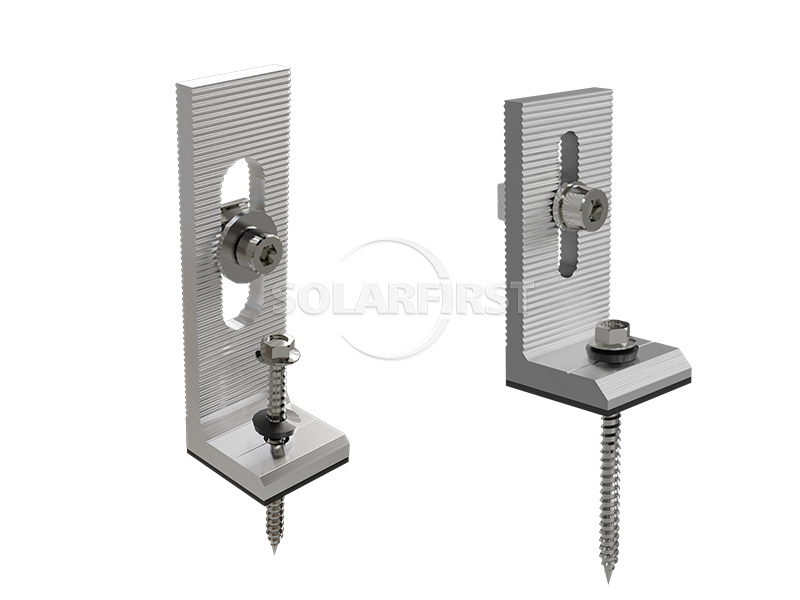

This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
Opciones de color/apariencia :
Silver blackMaterial y tratamiento de superficies :
Anodized Aluminum 6005 T5, Stainless Steel 304Proceso de dar un título :

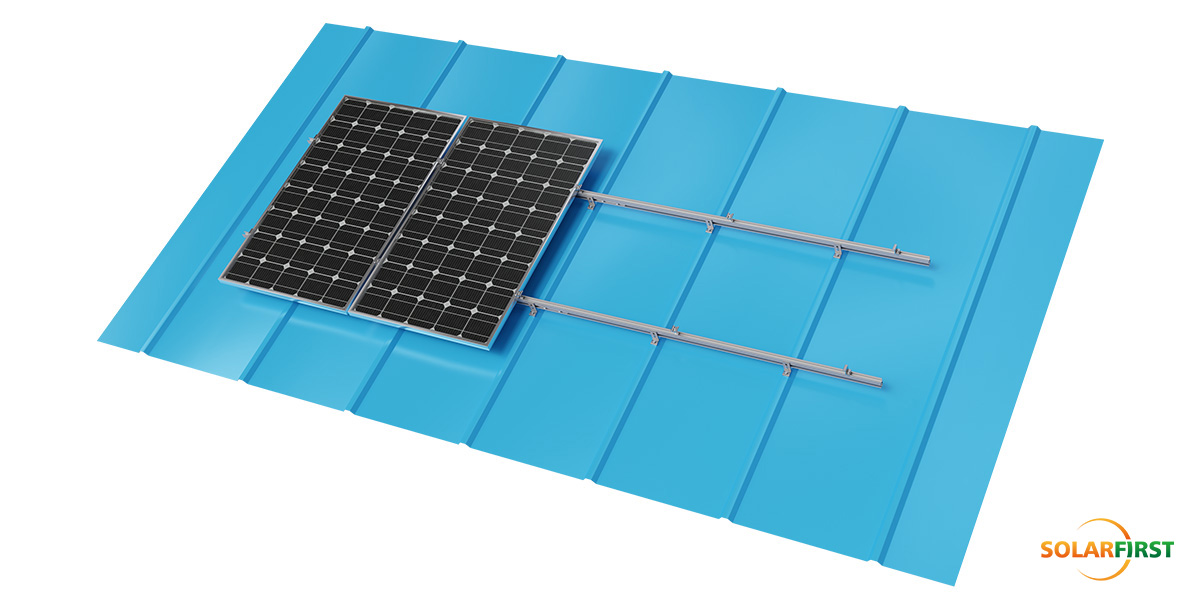

ISO，SGS，CEEl soporte de techo solar SF con pie en L proporciona una solución de montaje optimizada y eficiente para techos de metal de tipo trapezoidal, que se caracteriza por su secuencia de instalación lógica y rápida.

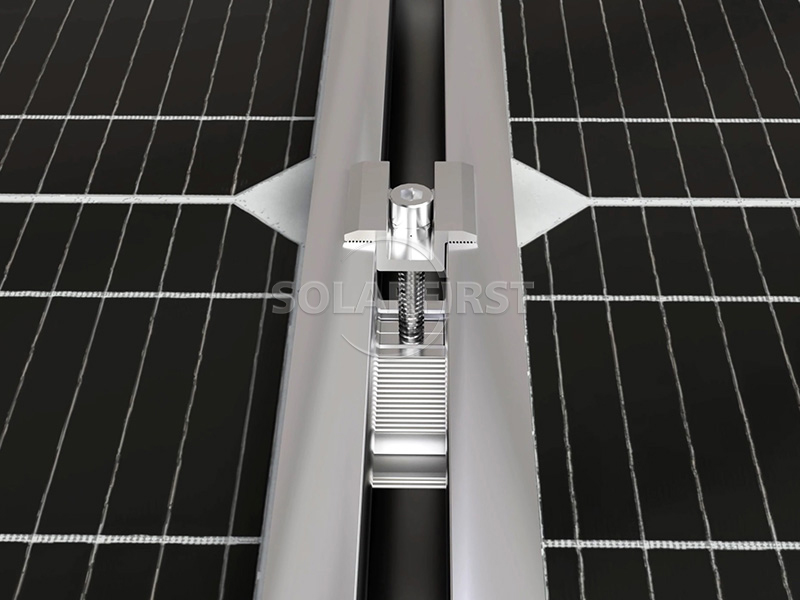

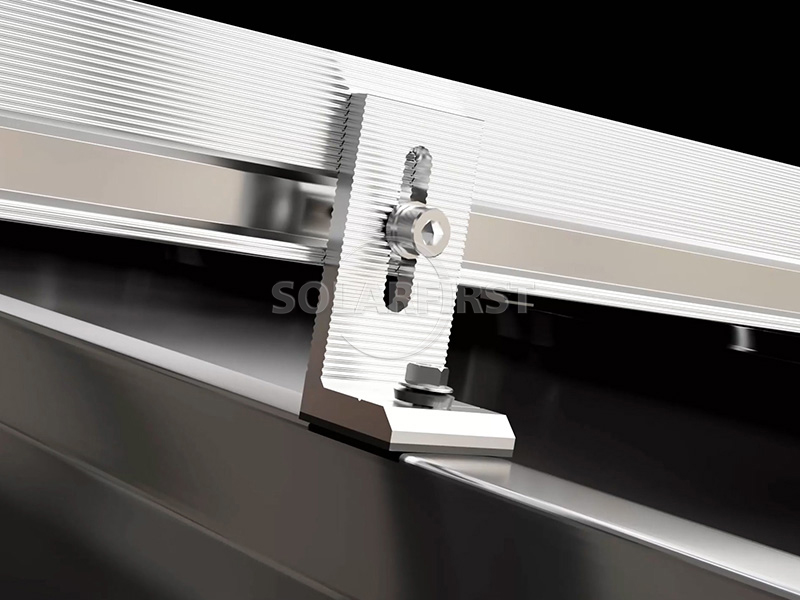

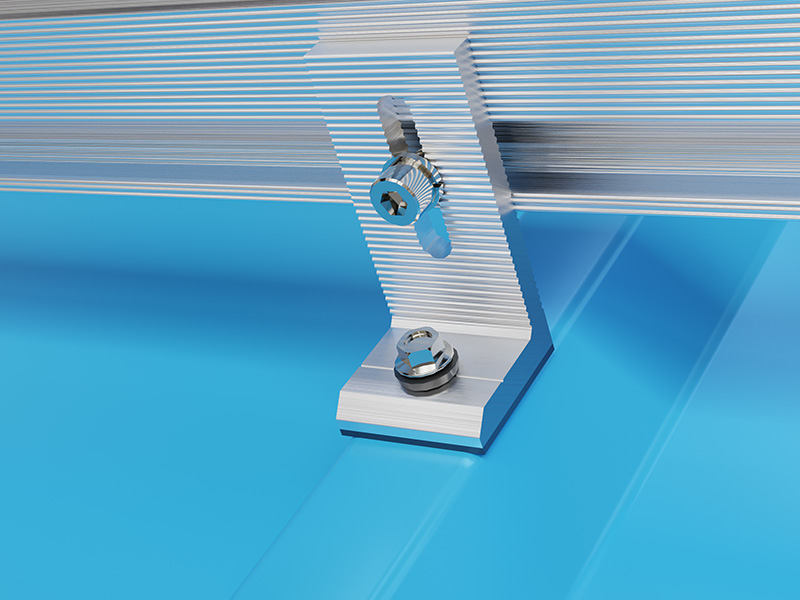

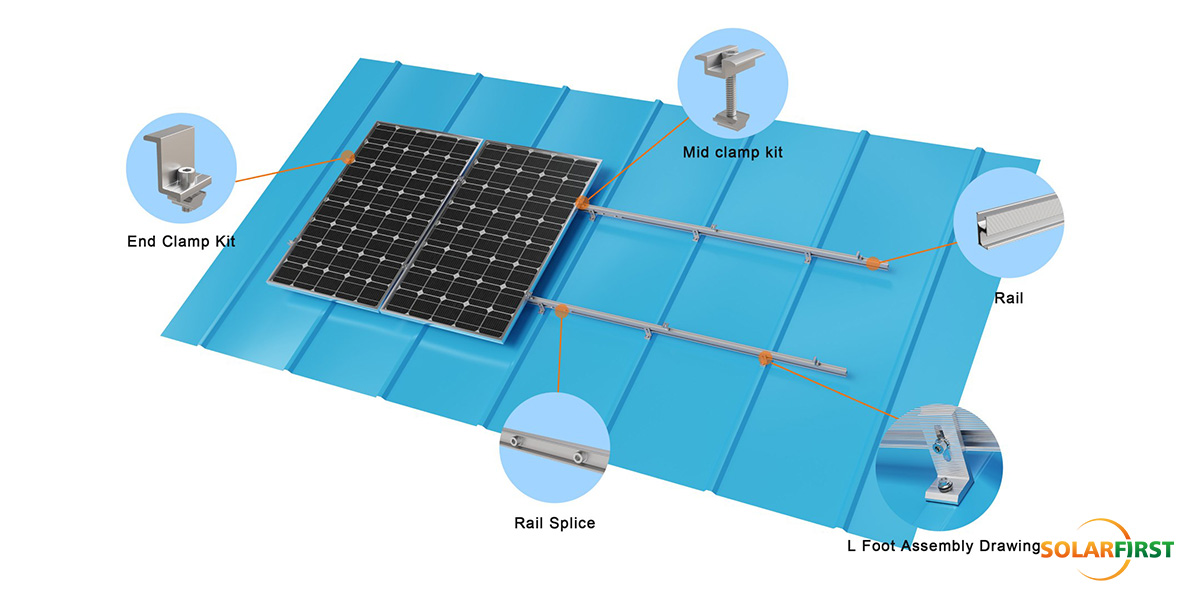

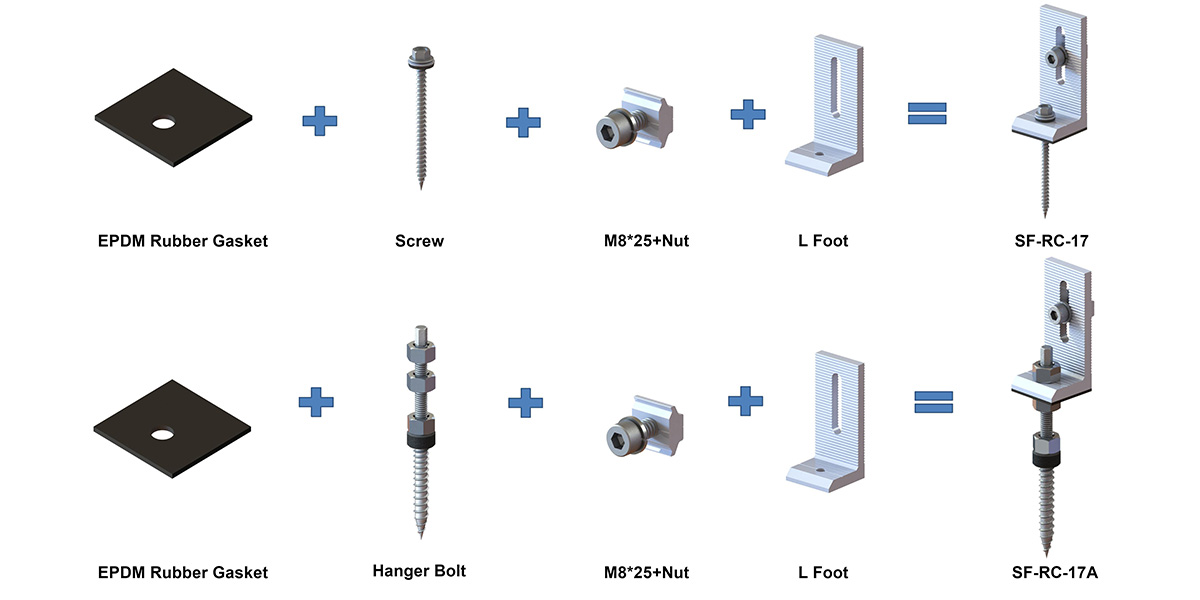

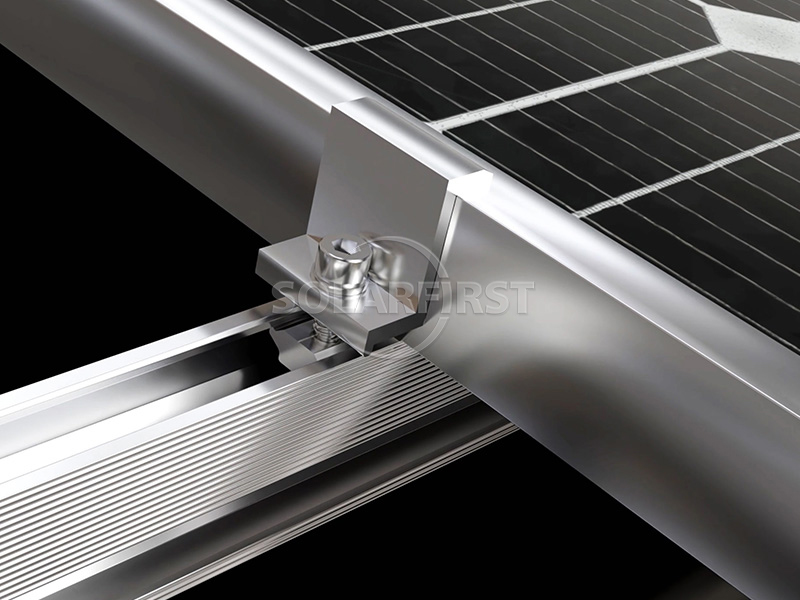

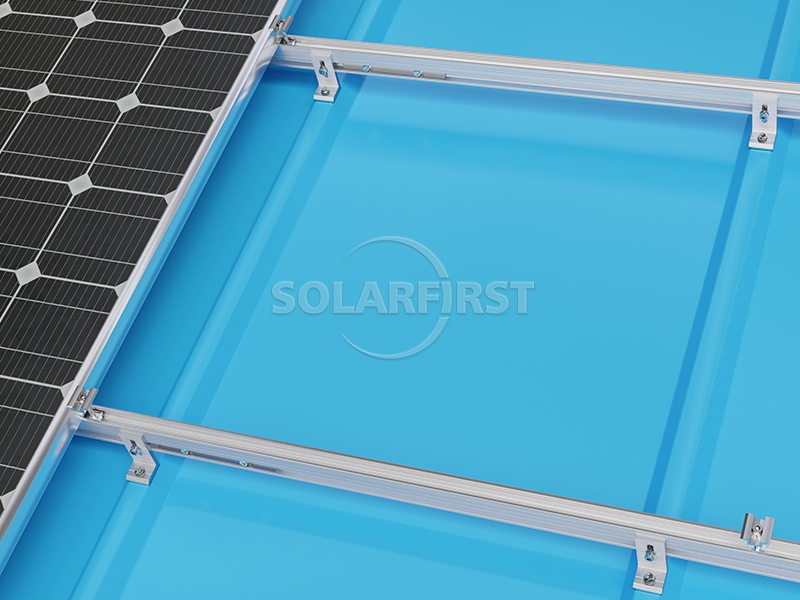

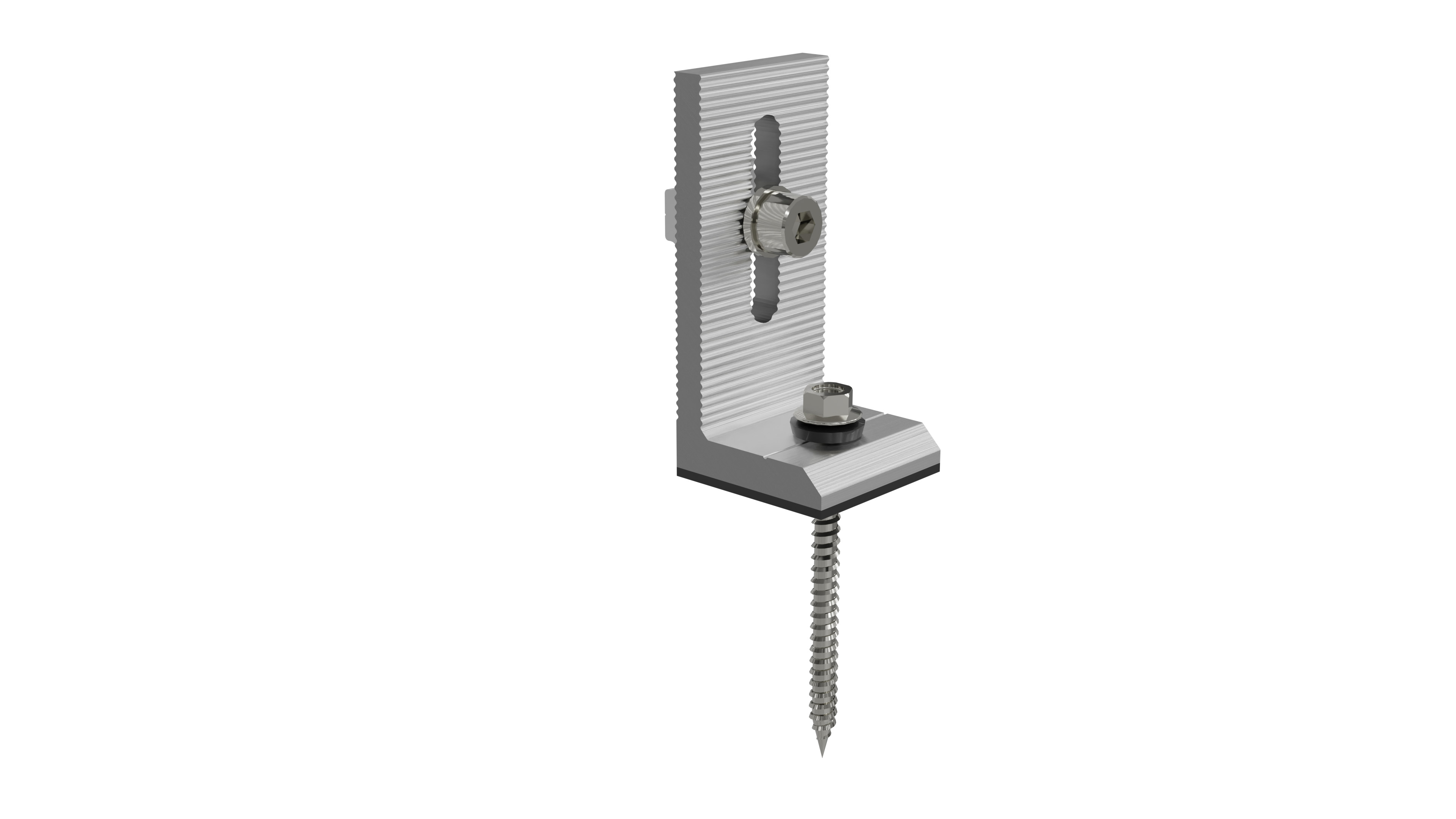

El proceso de instalación comienza con el marcado y la perforación, seguido de la fijación del kit de patas en L mediante tornillos autorroscantes. A continuación, los rieles se fijan y conectan con conectores específicos, creando una estructura de soporte continua. Los módulos fotovoltaicos se colocan sobre los rieles ensamblados y se fijan firmemente mediante abrazaderas premontadas de extremo y centro. Este proceso claro y paso a paso garantiza una instalación rápida y menores costos de mano de obra.
A pesar de su sencilla instalación, el sistema está diseñado para un alto rendimiento, capaz de soportar cargas de viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m². Está fabricado con aluminio anodizado AL6005-T5 duradero y acero inoxidable SUS304, y cuenta con una garantía de 10 años, lo que garantiza su fiabilidad a largo plazo en el techo.
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Techo de tejas metálicas tipo trapezoidal |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios aplicables
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquema y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

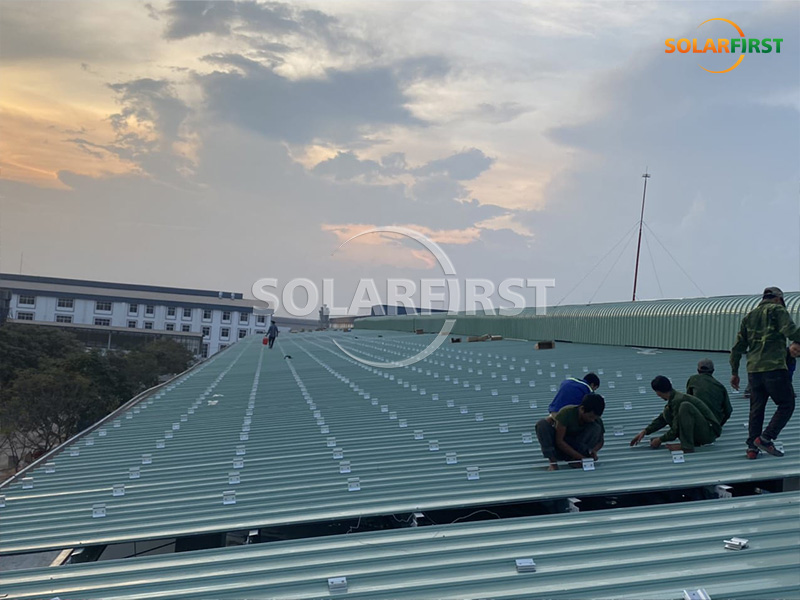

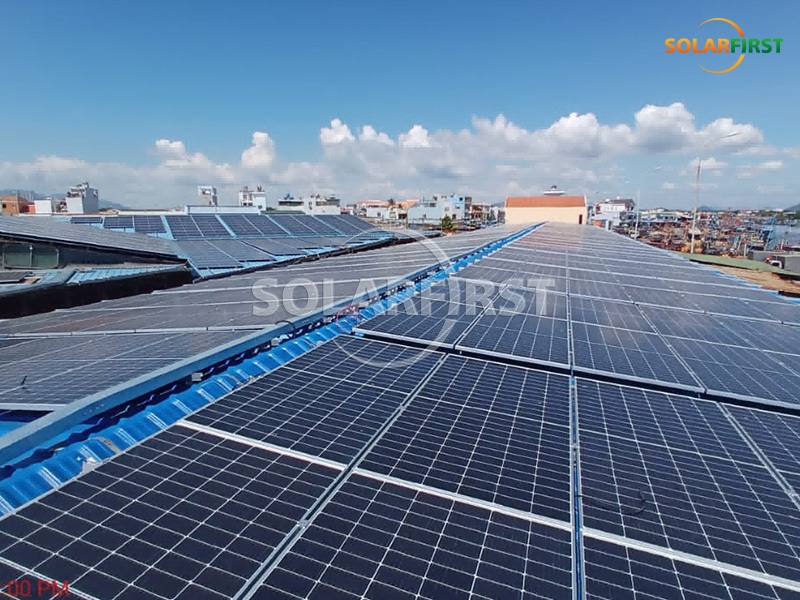

Caso de proyecto 09
