Pantalla de precisión, más allá de los límites
01 Descripción del producto

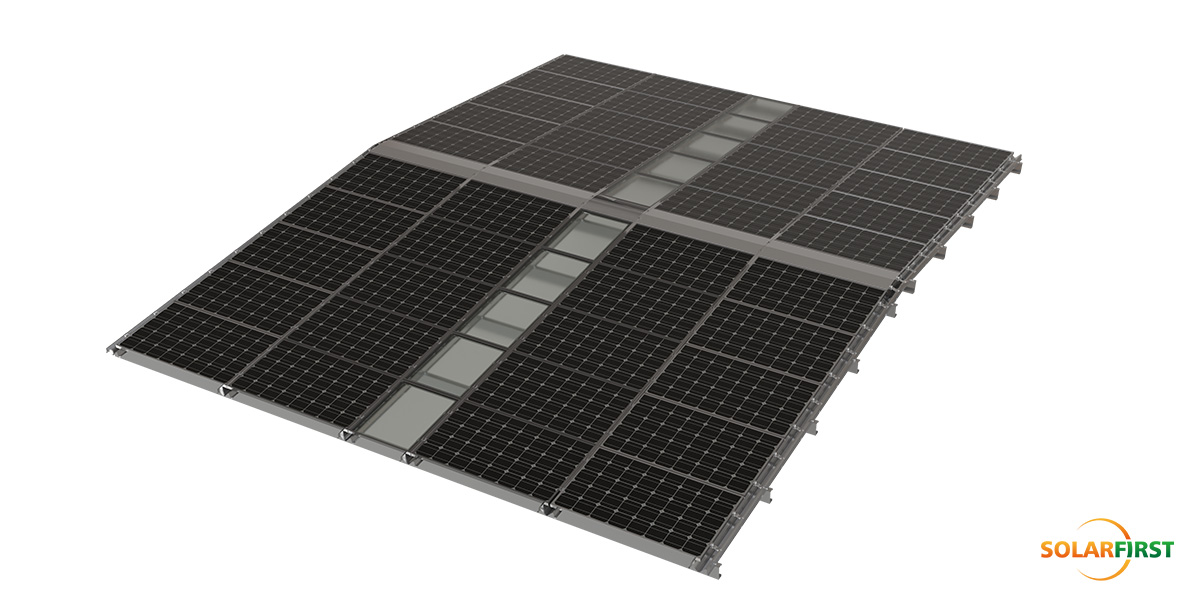

El sistema SF BIPV Roof Mount integra a la perfección la generación de energía solar con la arquitectura moderna, ofreciendo una solución fotovoltaica innovadora e impermeable integrada en el edificio. Este sistema reemplaza los materiales de techado tradicionales, como láminas metálicas o tejas, transformando los techos en generadores de energía eficientes, manteniendo al mismo tiempo su funcionalidad estructural.

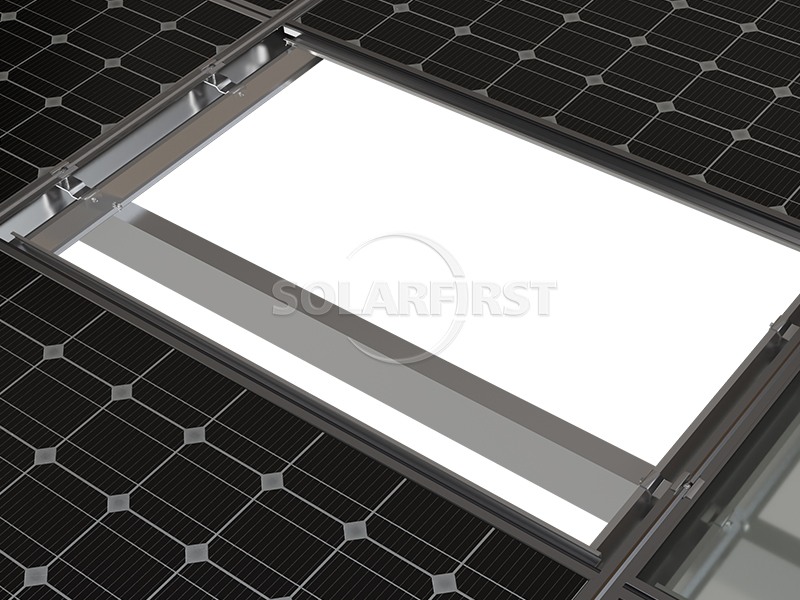

Con un diseño impermeable avanzado, el sistema garantiza una protección total contra fugas al canalizar el agua de lluvia a través de los huecos entre los paneles hacia las canaletas y tuberías de drenaje, impidiendo así la entrada de agua al espacio inferior. La estructura del techo incorpora tableros antideslizantes opcionales para pasarelas de mantenimiento seguras y paneles transparentes para la entrada de luz natural, combinando practicidad y estética.
Fabricado con aluminio anodizado de alta resistencia AL6005-T5, acero inoxidable SUS304 o acero galvanizado por inmersión en caliente, este sistema duradero soporta vientos de hasta 60 m/s y nieve de 1,4 kN/m², cumpliendo con las normas internacionales GB, EN y ASCE. Con una garantía de 10 años, ofrece una solución de techado fiable y sostenible para edificios comerciales y residenciales.

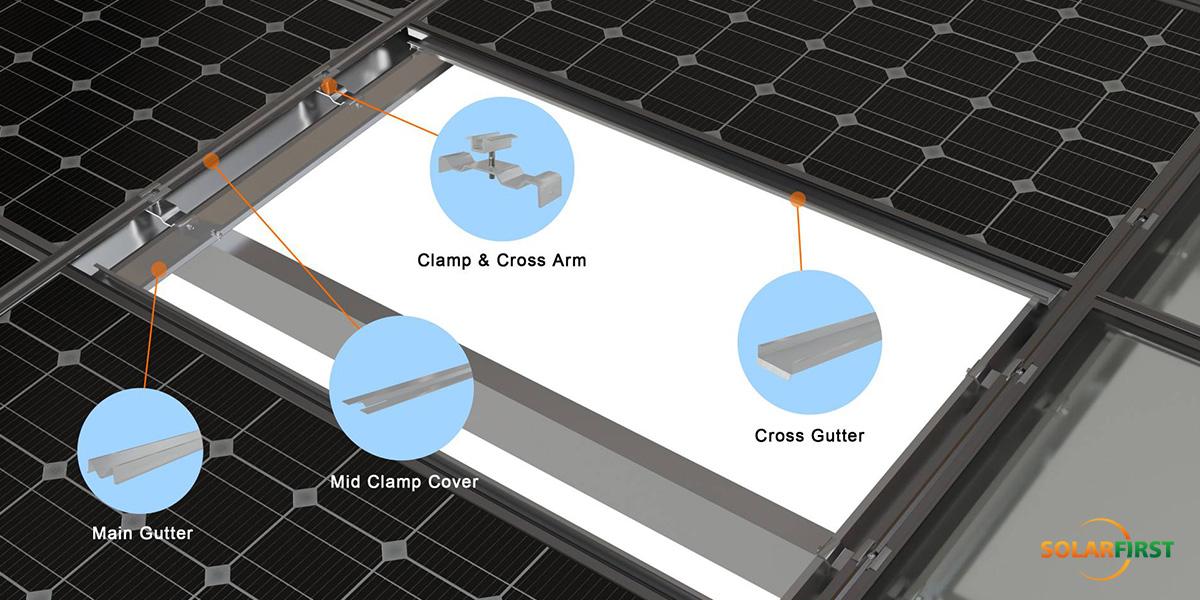

02 Diagrama esquemático de accesorios
03 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Instalación | Techo BIPV |
| Carga de viento | hasta 60 m/s |
| Ángulo de inclinación | ≥3° |
| Carga de nieve | 1,4 kN/m² |
| Normas | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304, acero galvanizado por inmersión en caliente |
| Garantía | 10 años de garantía |
04 Escenarios de aplicación industrial
✔ Gran planta de fabricación
✔ Centro logístico de cadena de frío
✔ Complejo comercial
✔ Centro de transporte: Aeropuerto
05 Servicios técnicos profesionales
▶ Diseño de esquemas y análisis estructural:
Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).
▶ Apoyo a la exploración in situ:
Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
06 Sistema de verificación técnica
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
07 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

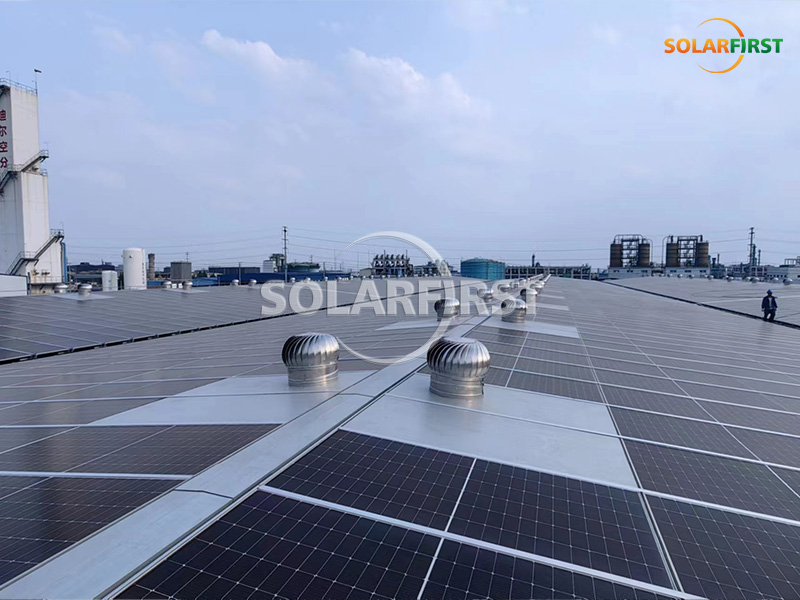

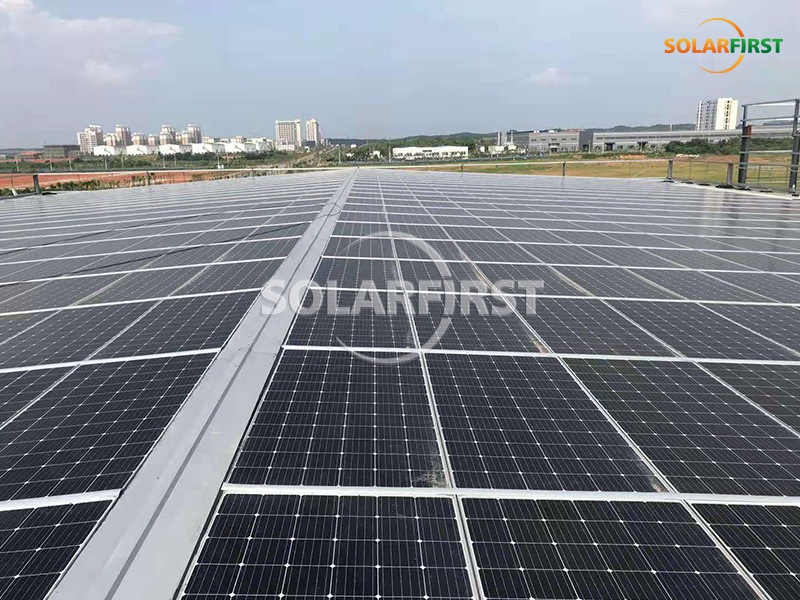

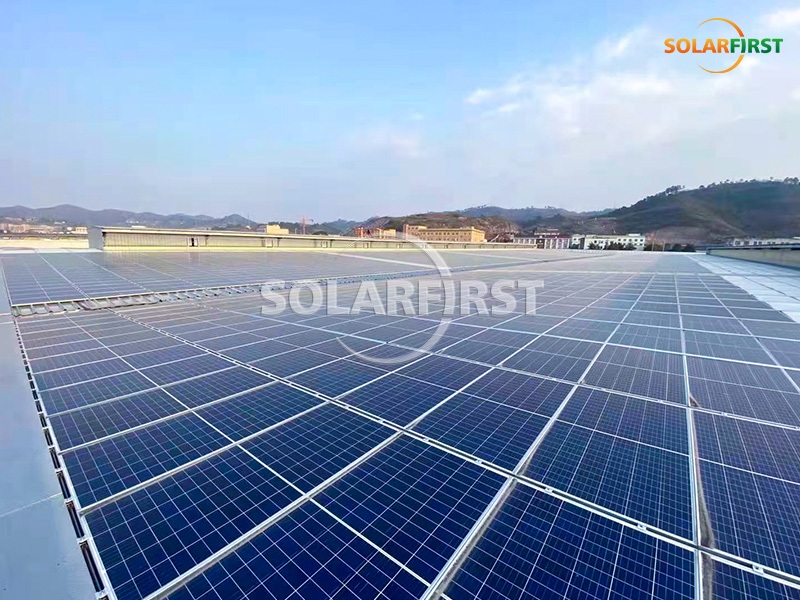

Caso de proyecto 08
El sistema de techo fotovoltaico integrado en edificios (BIPV) revoluciona el modelo tradicional de construcción de techos, utilizando módulos solares como estructura principal de la envolvente del edificio y reemplazando directamente los paneles o tejas metálicas. El sistema adopta un innovador diseño de drenaje escalonado. Mediante canales de conducción de agua precisos y sistemas de recolección de agua en aleros, logra una garantía de cero fugas (certificado por la norma EN 13830 de estanqueidad dinámica), eliminando por completo el riesgo de intrusión de agua de lluvia.
