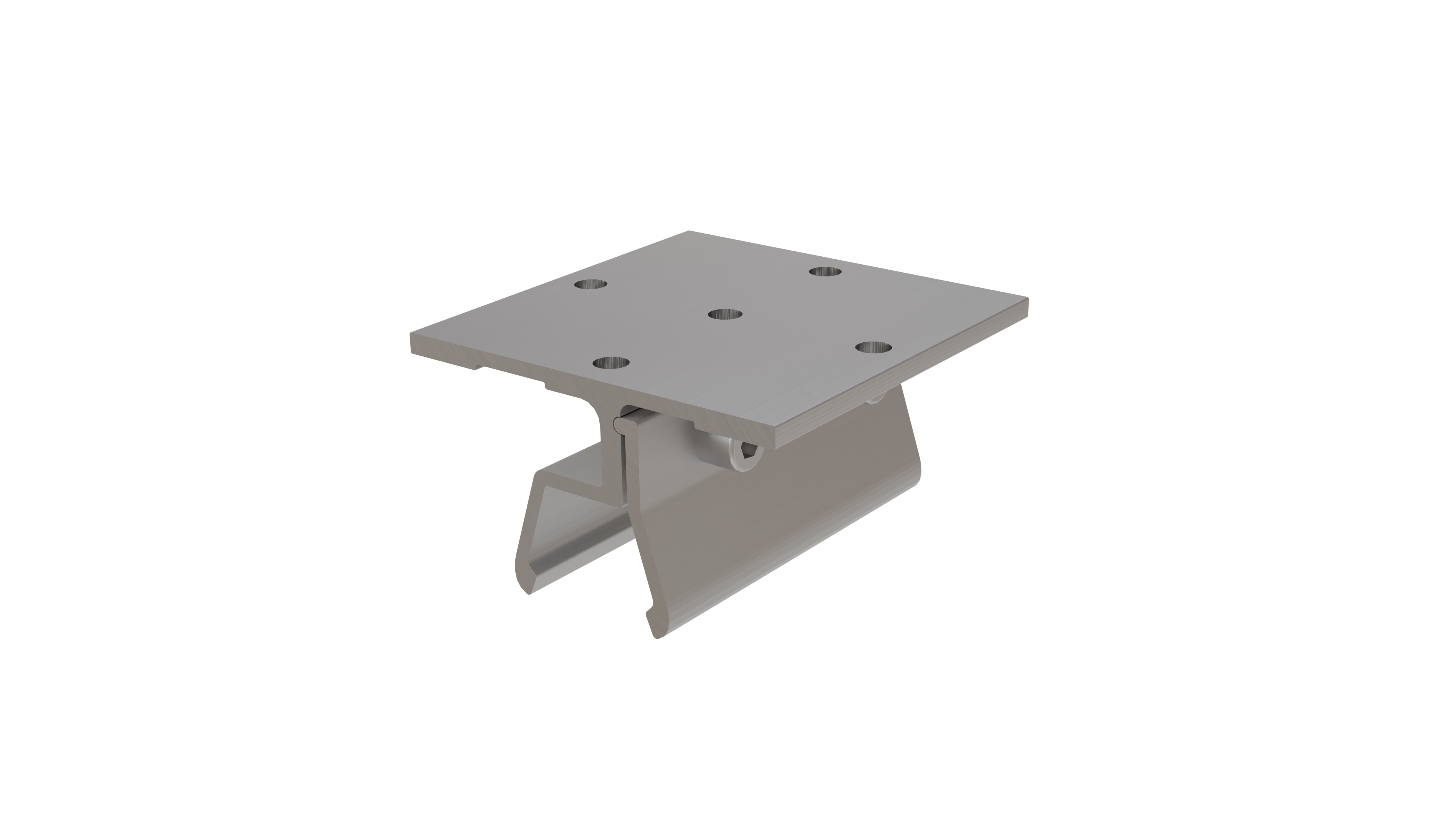

The Klip Lok Solar Metal Roof Mount is a professionally engineered, high-strength aluminum solution designed for a secure and precise connection to metal roof sheets. Its optimized design significantly reduces installation time and overall cost.
Opciones de color/apariencia :
Silver blackMaterial y tratamiento de superficies :
AL6005-T5Proceso de dar un título :
ISO，SGS01 Descripción del producto

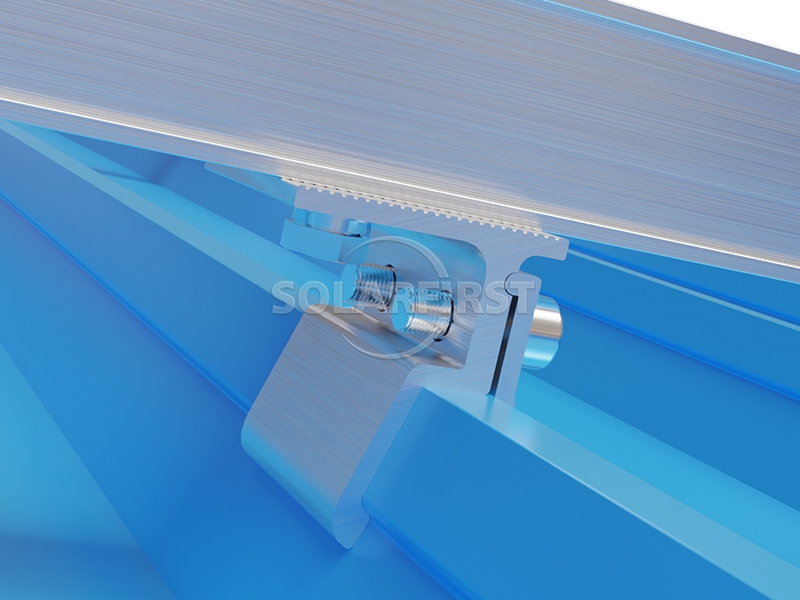

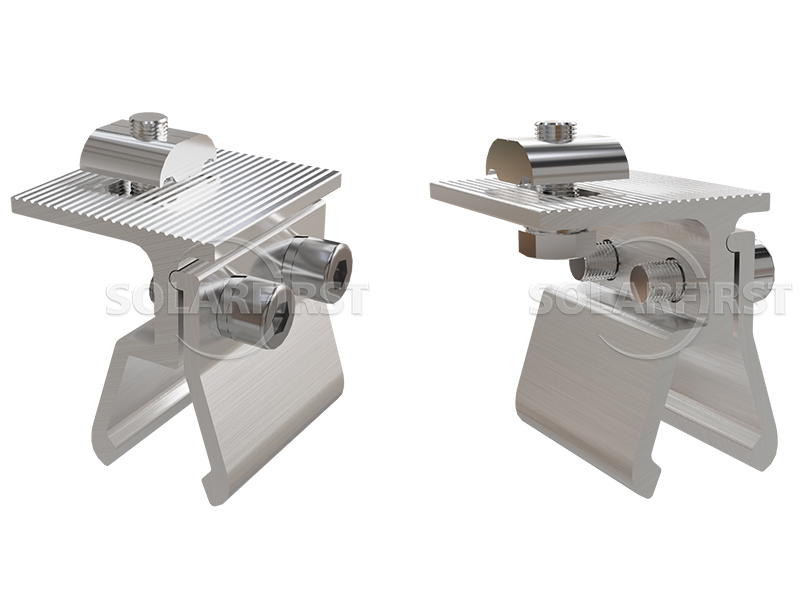

El soporte para techo metálico SF es una solución de montaje no penetrante, diseñada específicamente para láminas de techo metálicas tipo Klip Lok. Su diseño simple garantiza una instalación rápida y un menor costo total.

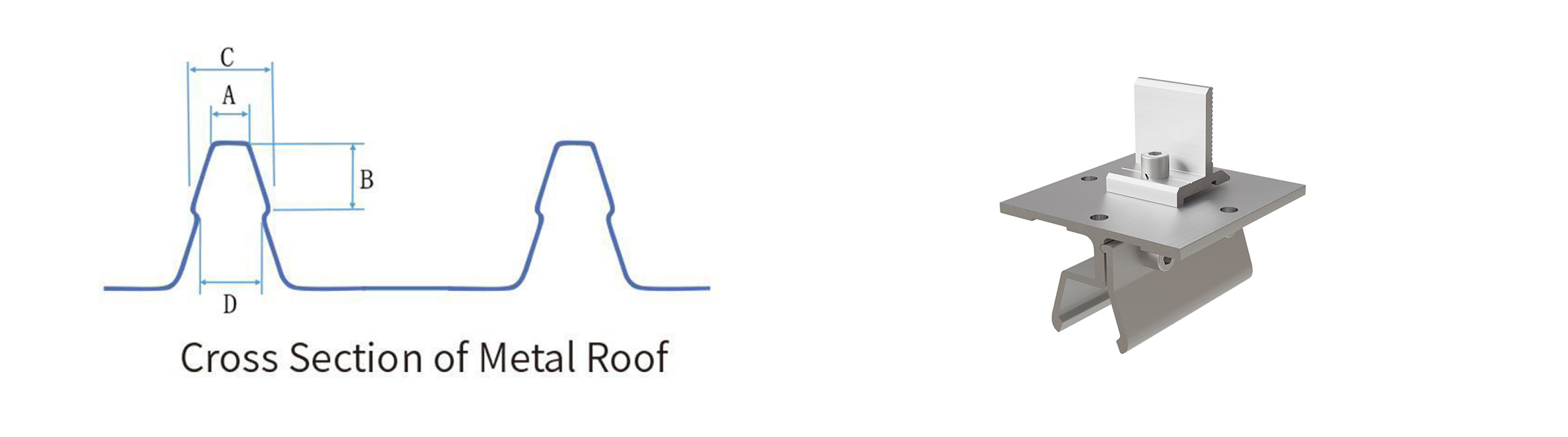

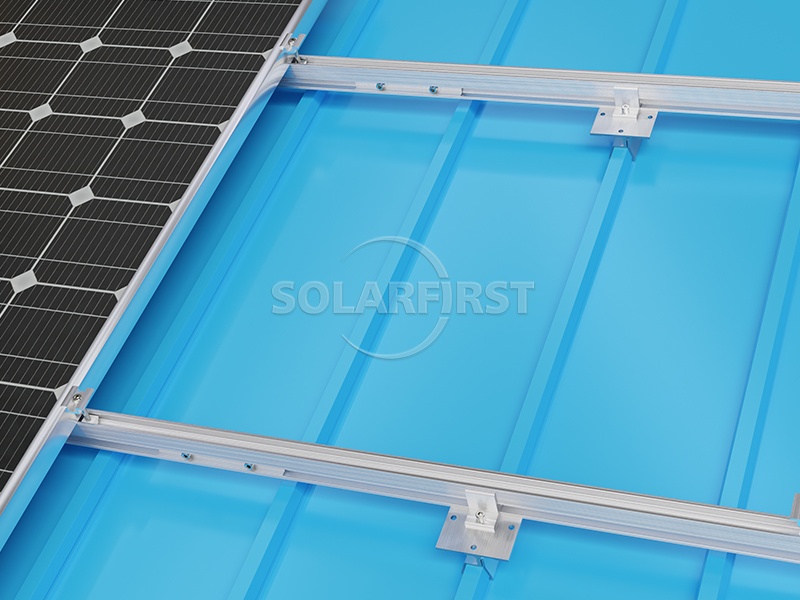

El sistema utiliza abrazaderas y rieles de aluminio anodizado, que ejercen una ligera presión sobre la estructura subyacente del techo. El diseño específico de las abrazaderas Klip Lok varía para adaptarse a los diferentes perfiles de las láminas del techo. Para mayor versatilidad, la abrazadera de techo puede combinarse con un soporte de pie en L para elevar los módulos solares al ángulo de inclinación deseado.
El soporte está diseñado para soportar vientos de hasta 60 m/s y cargas de nieve de 1,4 kN/m², y cumple con diversas normas internacionales, como GB50009-2012 y ASCE7-05. Los materiales principales son aluminio anodizado AL6005-T5 y acero inoxidable SUS304, y el producto cuenta con una garantía de 10 años.

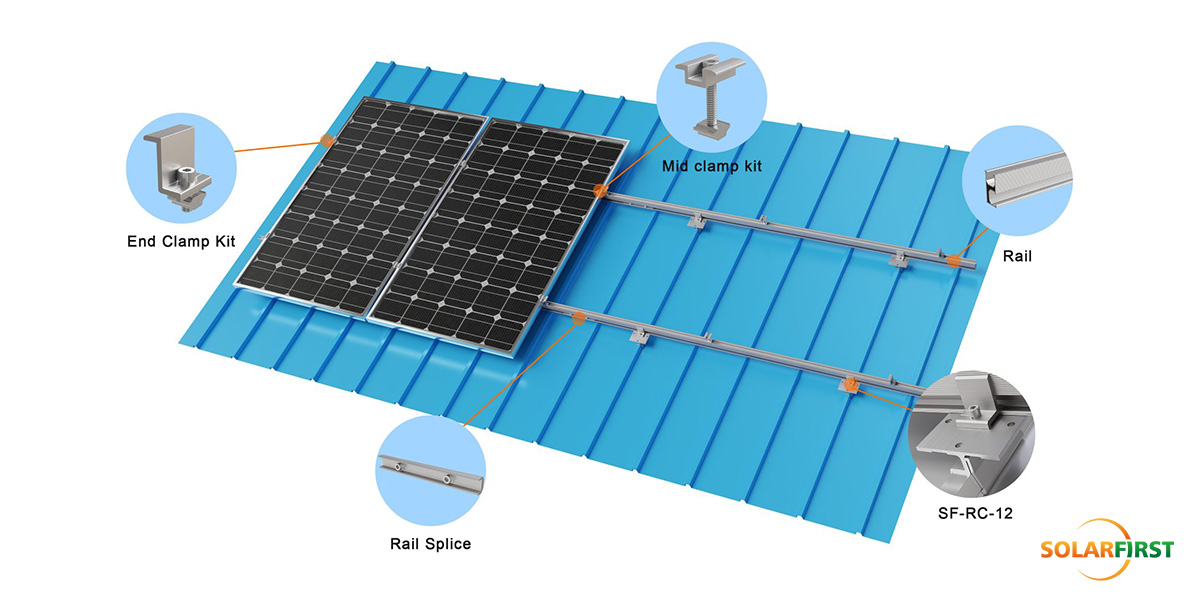

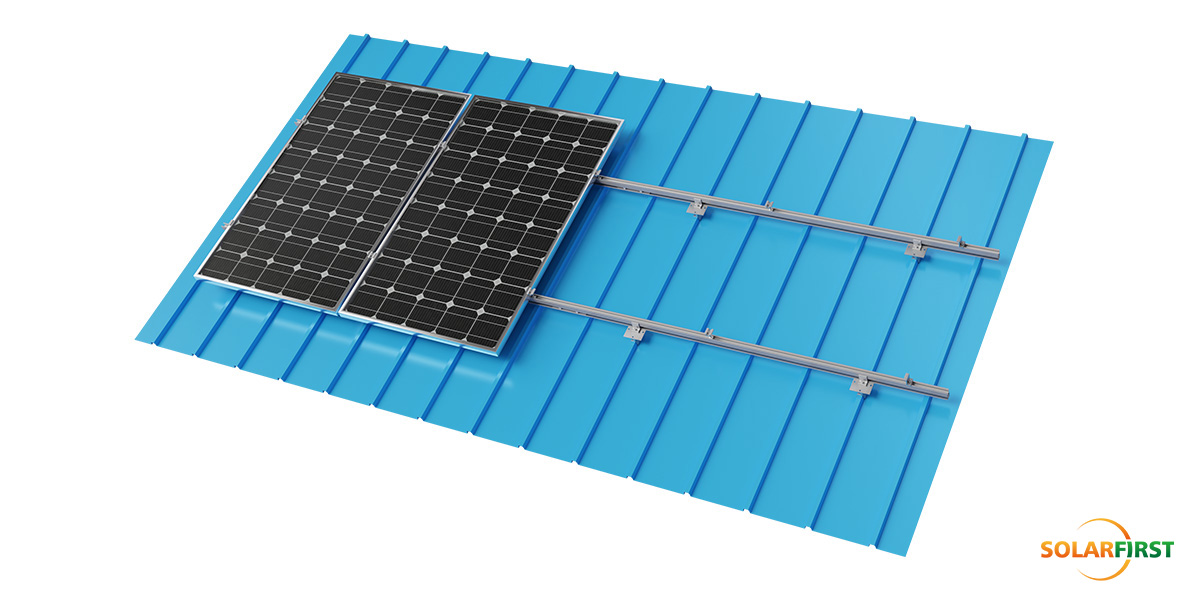

02 Diagrama esquemático de accesorios

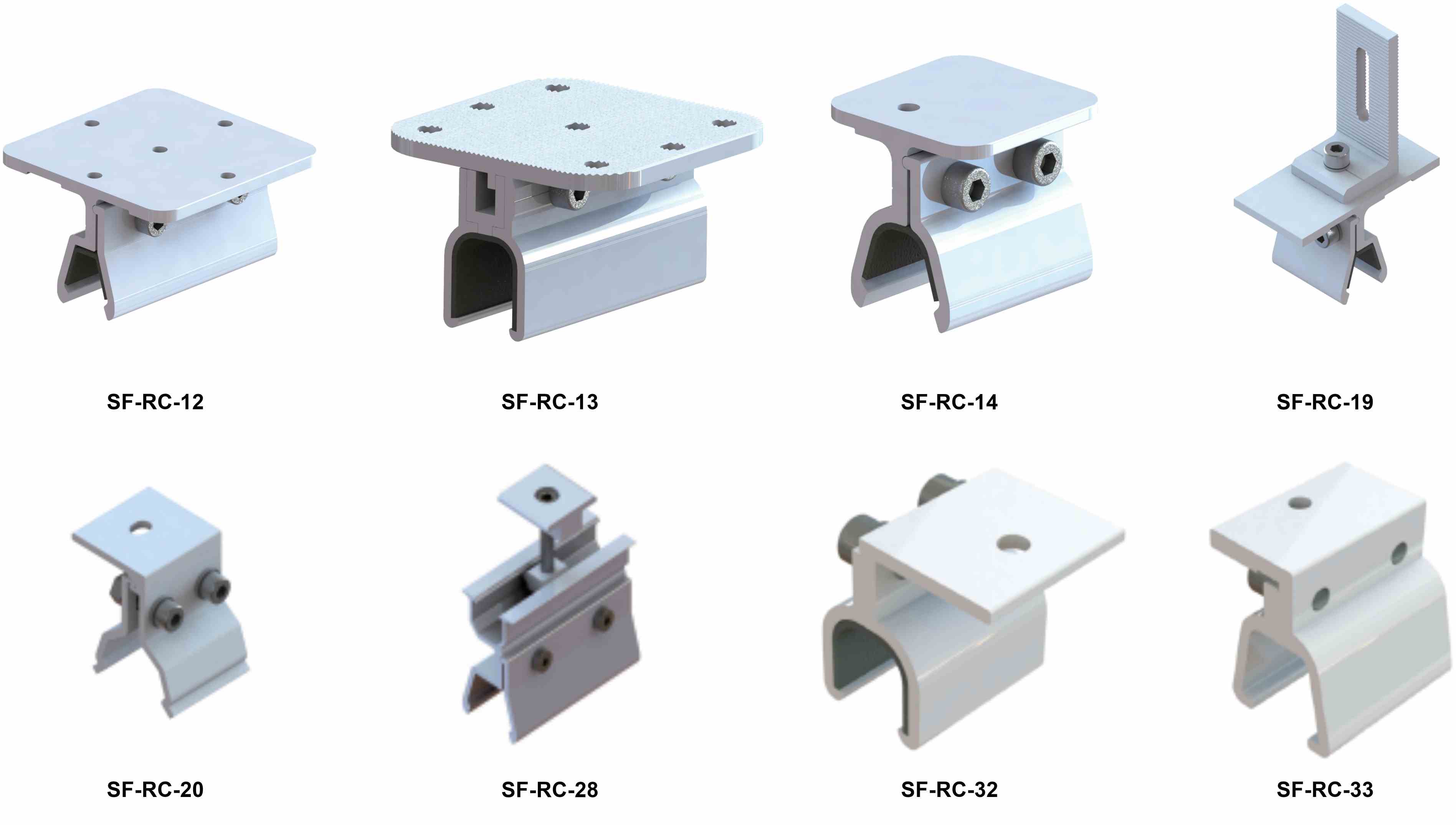

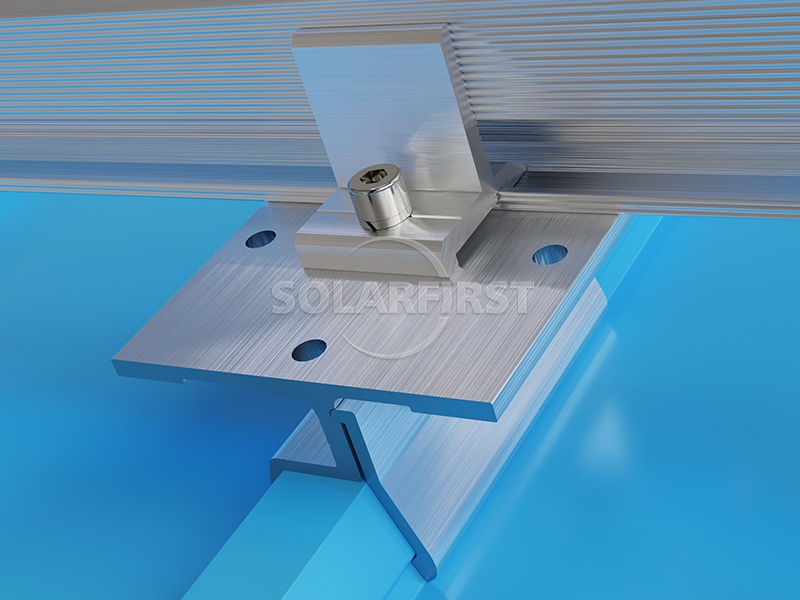

03 Componentes del producto
04 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Techo de metal (tipo Klip Lok) |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios aplicables
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquema y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

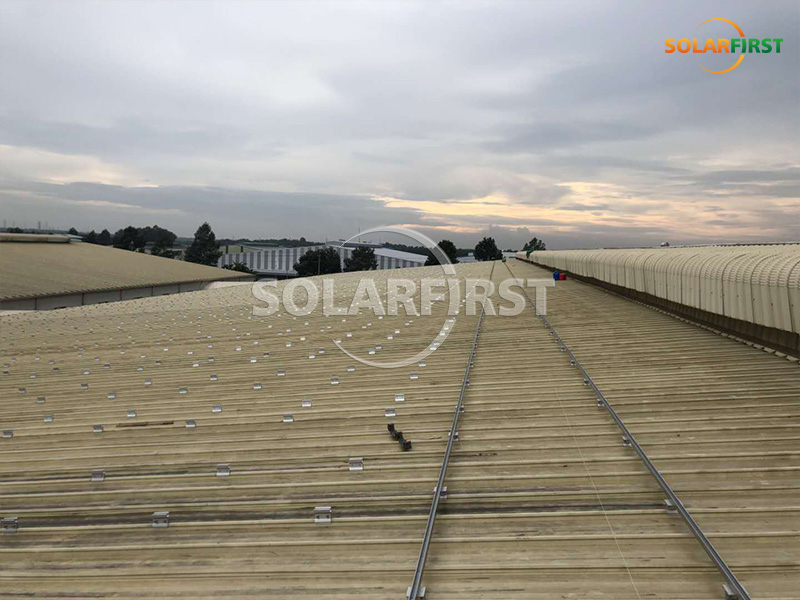

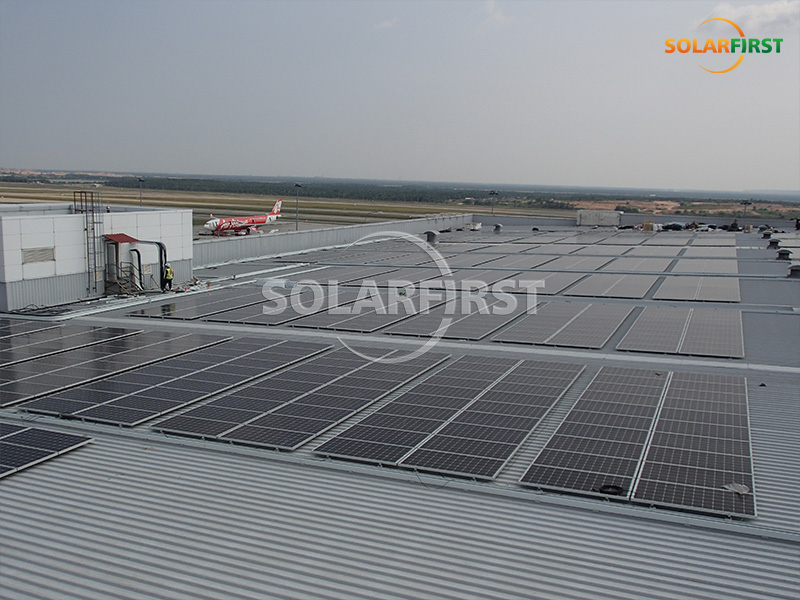

Caso de proyecto 09
