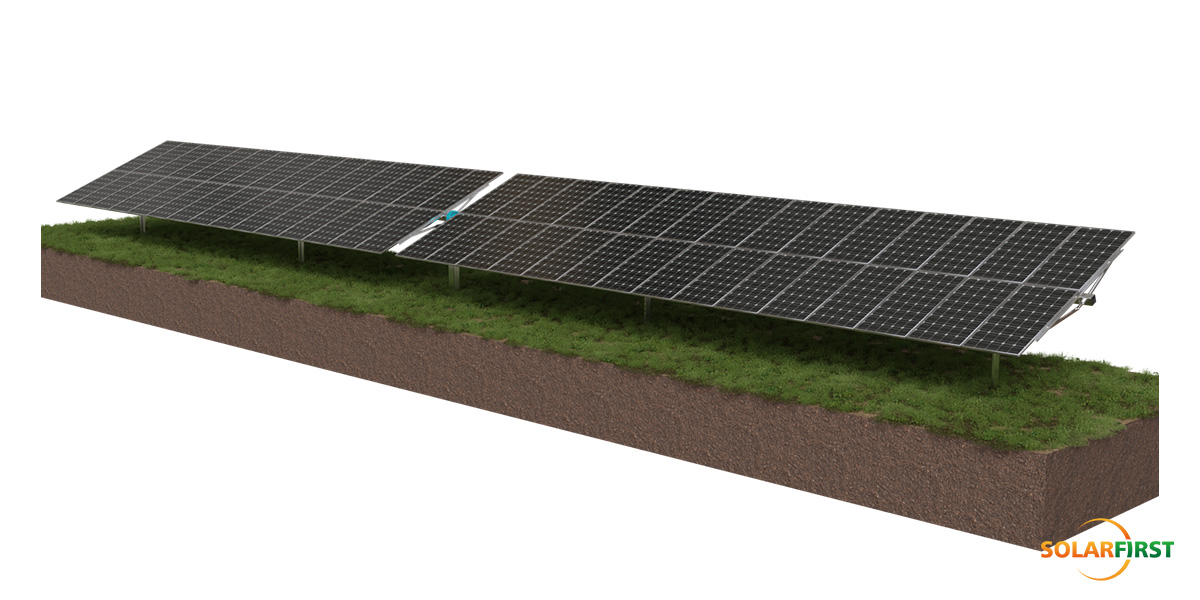

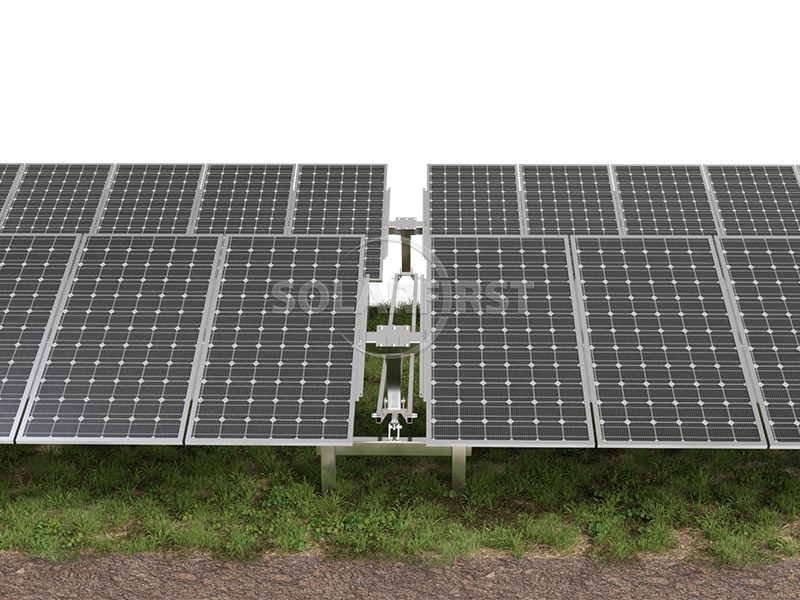

Sistemas de seguimiento solar de la serie Horizon D

01 Descripción del producto

El seguidor Horizon Serie D está diseñado para una alta adaptabilidad a terrenos irregulares con una diferencia de pendiente de hasta el 15 % en dirección NS. Su diseño de módulo 2P reduce significativamente el número de cimentaciones de pilotes necesarias a aproximadamente 140 piezas por MW, lo que reduce los costos generales.

El sistema es compatible con módulos de celdas de 182 mm y 210 mm y presenta una disposición sin obstáculos entre seguidores independientes para facilitar su construcción y mantenimiento. Su fiabilidad se ve reforzada por un sistema de control independiente que monitoriza el funcionamiento e identifica los puntos de fallo para minimizar la pérdida de potencia. La tecnología de seguimiento inteligente ajusta el ángulo de inclinación en función del terreno y los datos meteorológicos para aumentar la generación de energía. La estabilidad del sistema está garantizada mediante un diseño estructural exclusivo y rigurosas pruebas en túnel de viento.

La estructura principal está fabricada en acero galvanizado por inmersión en caliente o con recubrimiento de Zn-Al-Mg, con un espesor medio de recubrimiento de ≥80 μm. Utiliza un sistema de accionamiento giratorio y soporta diversos tipos de cimentación, como pilotes de hormigón prefabricado (PHC), pilotes hormigonados in situ y pilotes de acero.

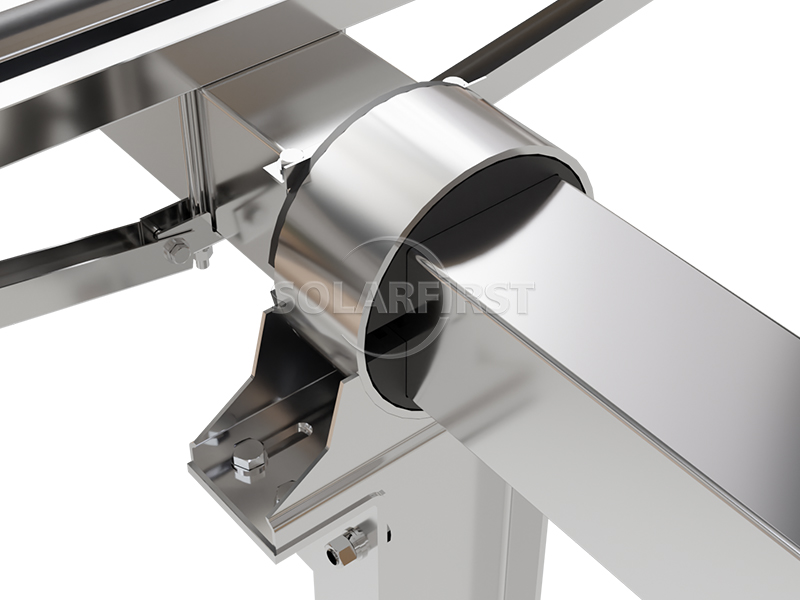

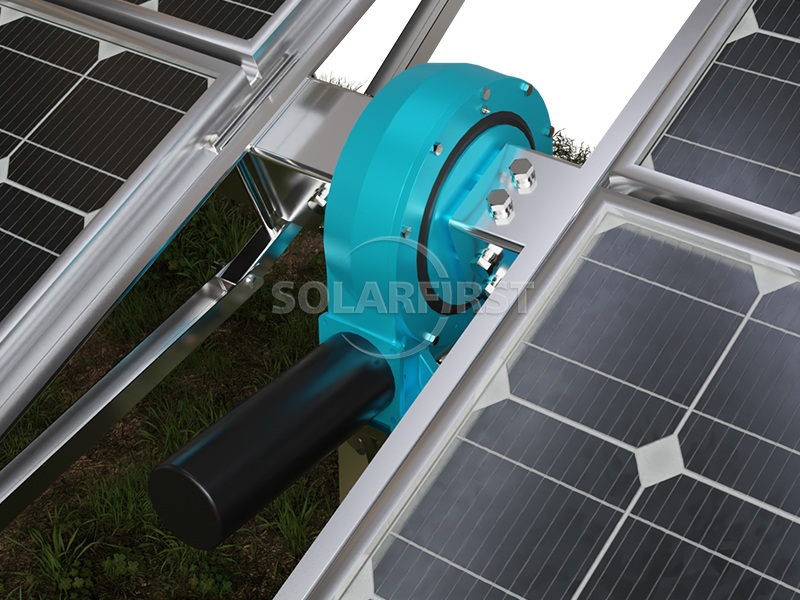

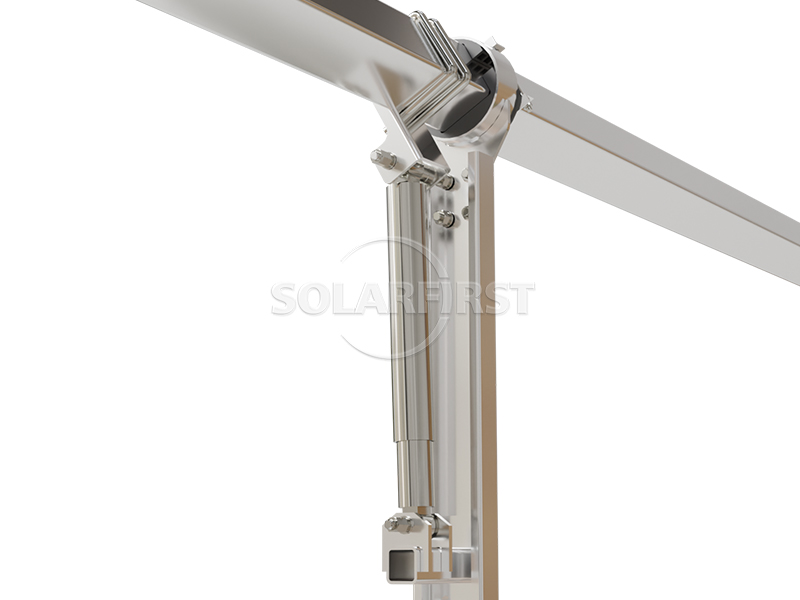

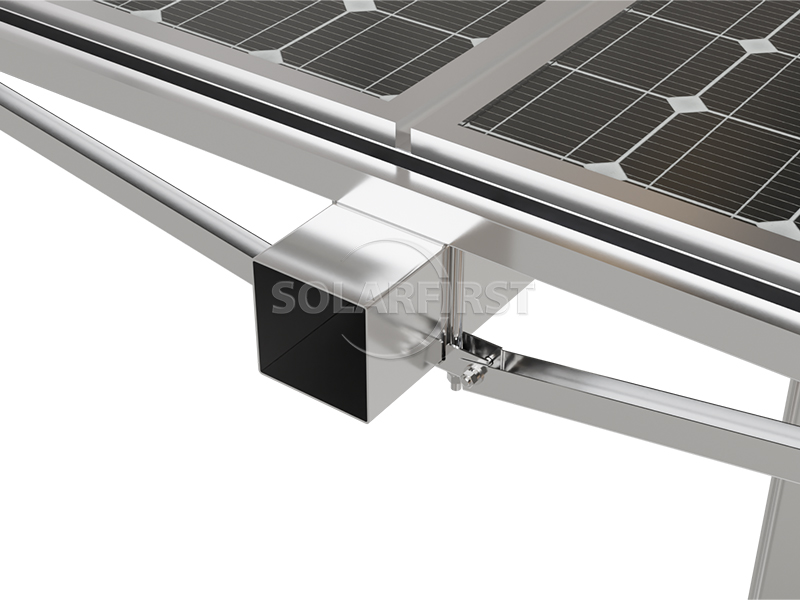

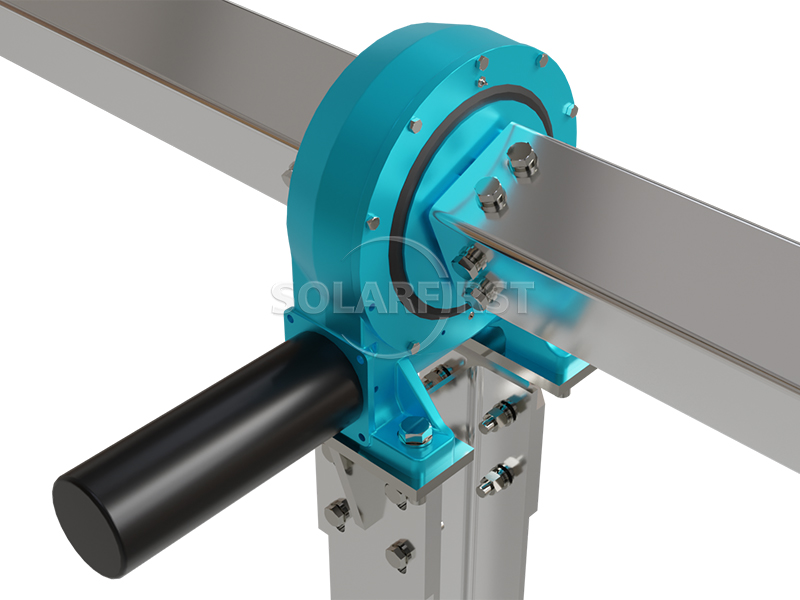

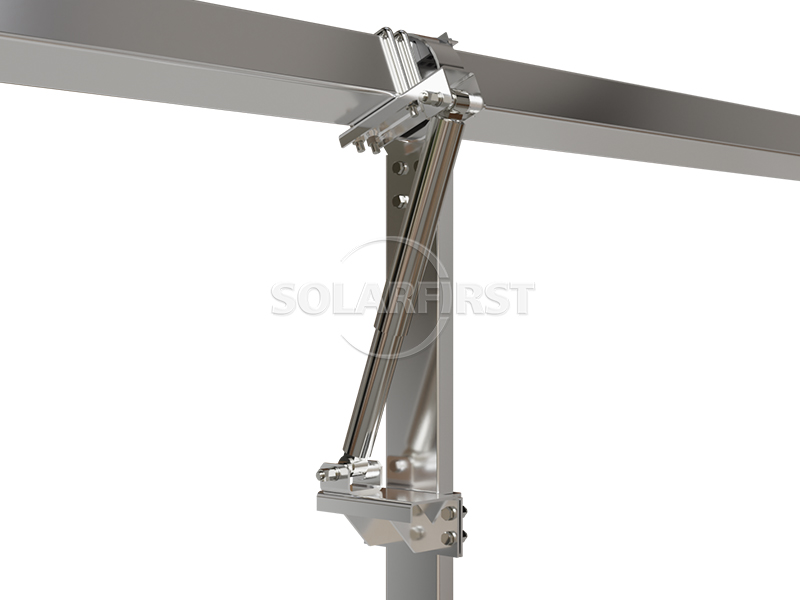

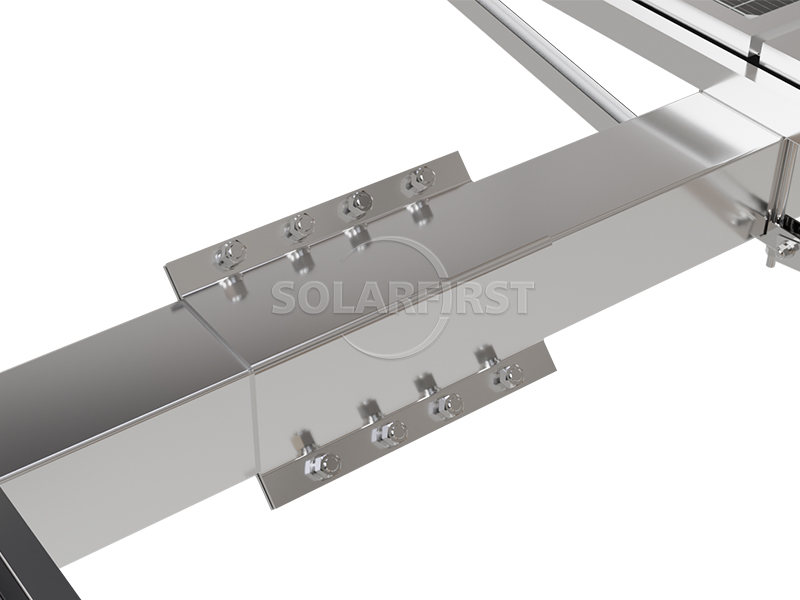

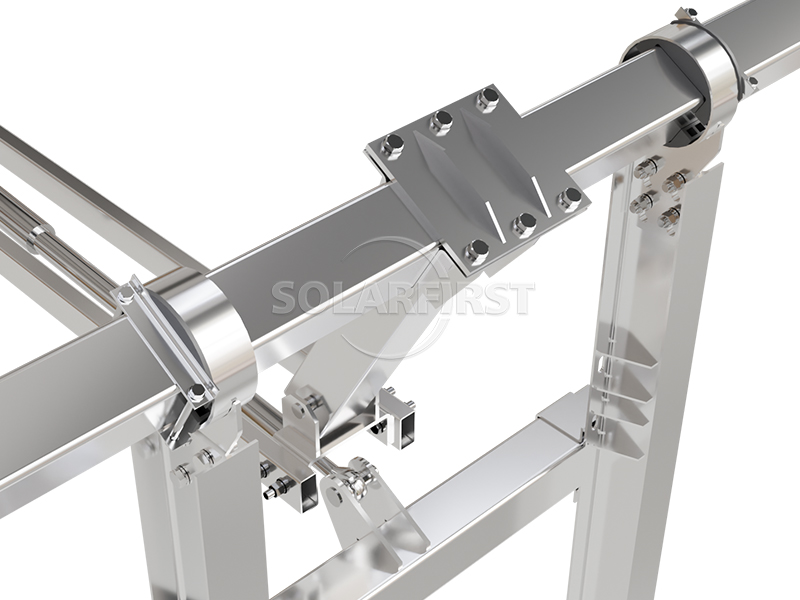

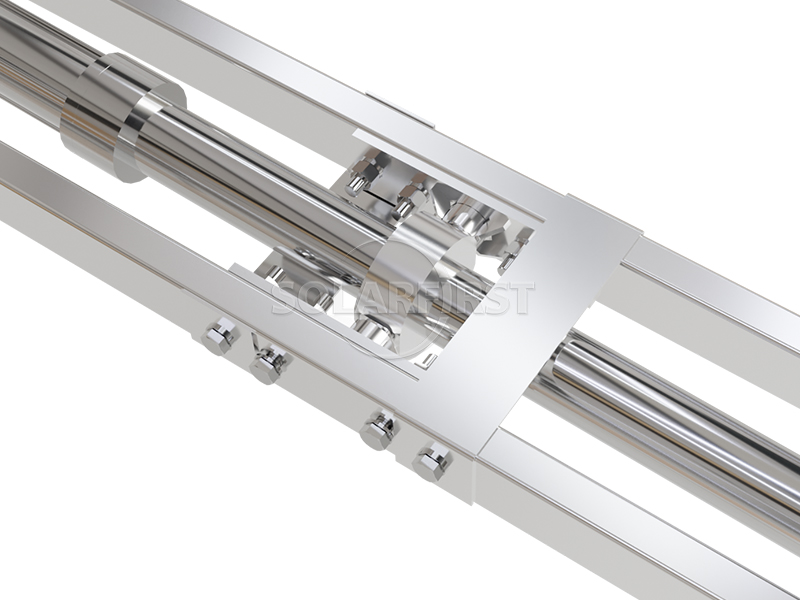

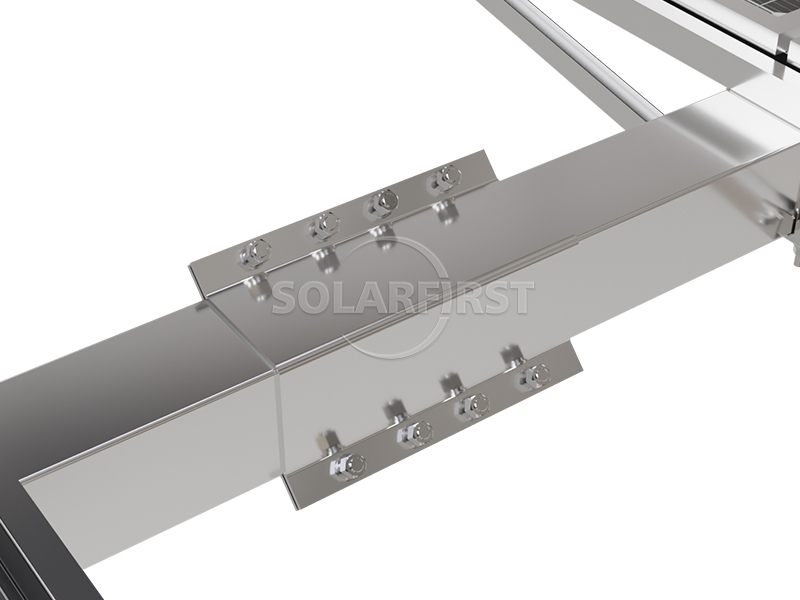

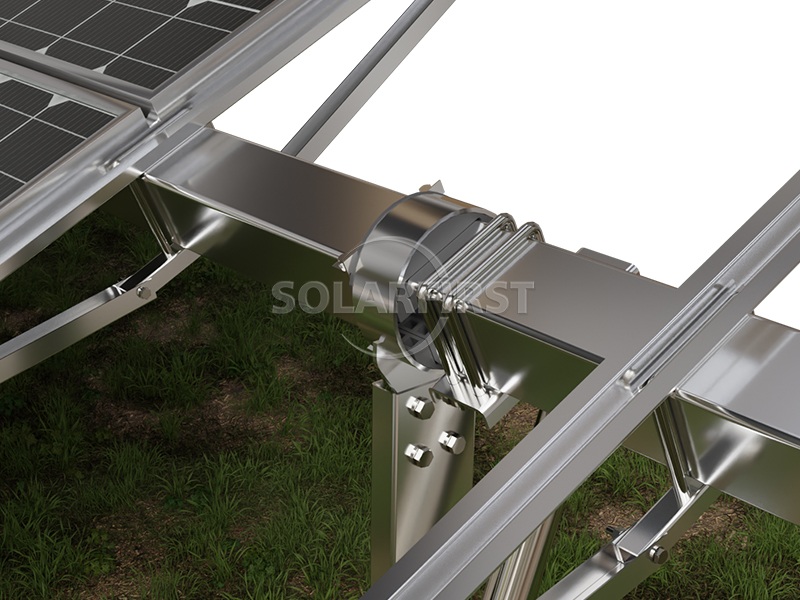

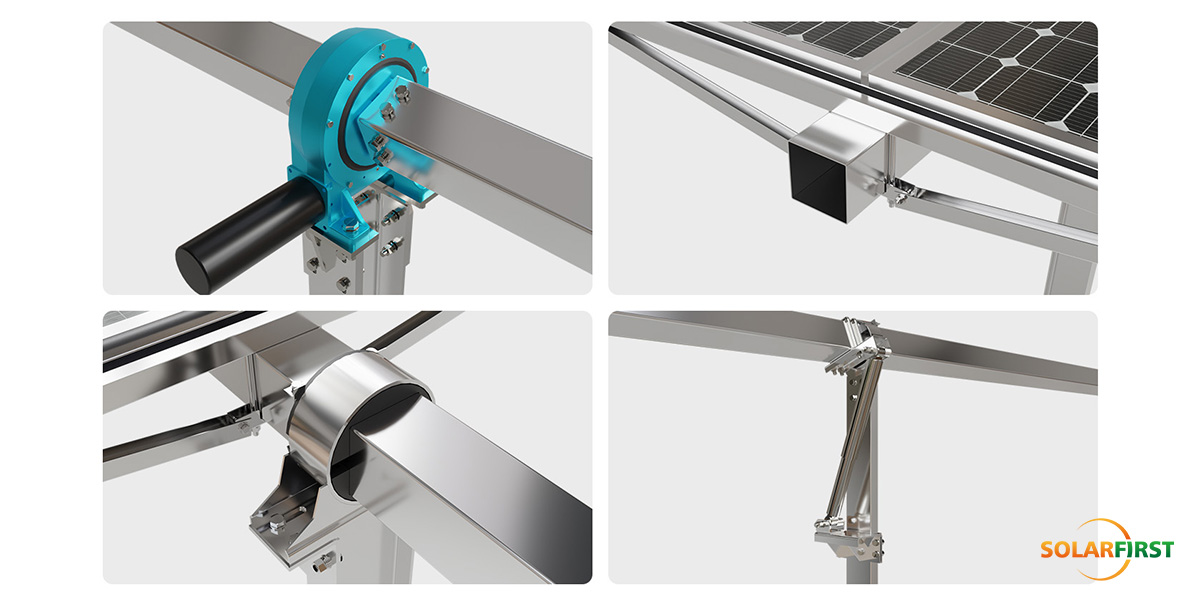

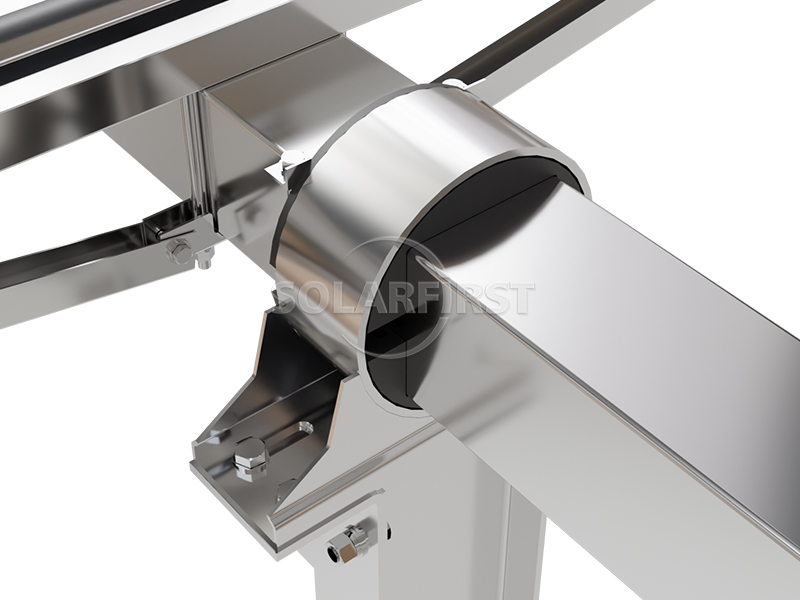

02 Diagrama esquemático de accesorios

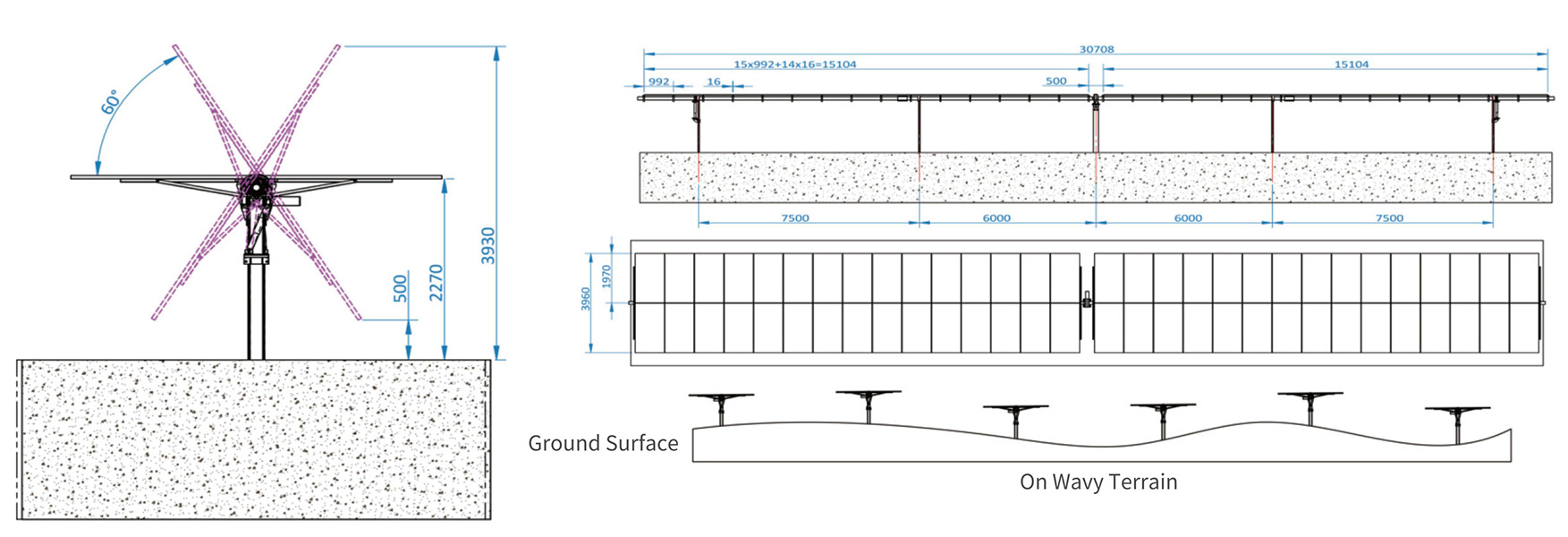

03 Parámetros básicos de ingeniería

04 Escenarios de aplicación industrial

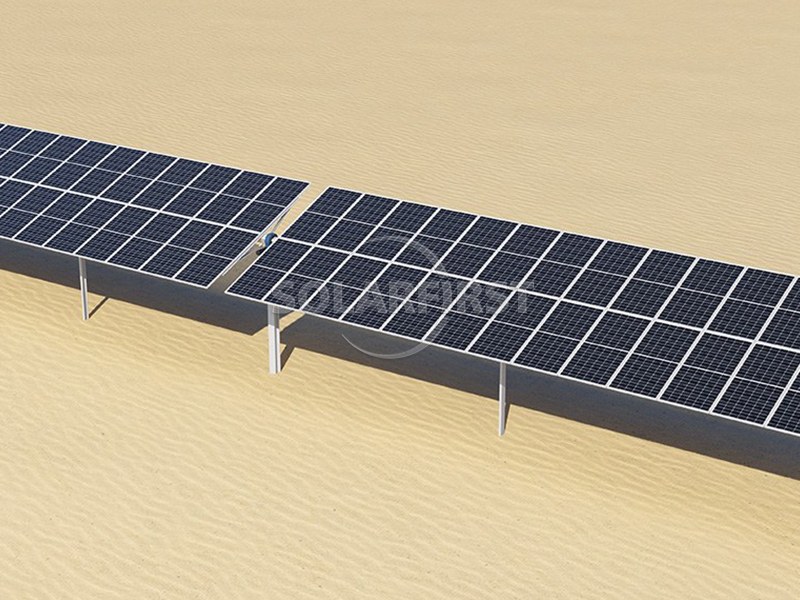

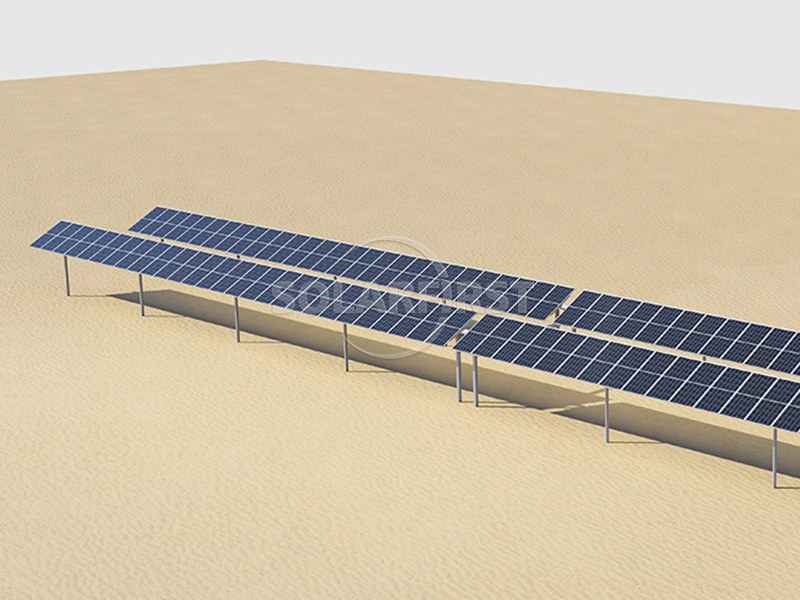

✔ Desiertos y tierras marginales: Sistemas aplicables: Sistemas de seguimiento de un solo eje y de dos ejes

✔ Pendientes y terrenos ondulados: Sistemas aplicables: Sistemas inclinados de un solo eje/sistemas adaptativos de doble eje

✔ Sistemas fotovoltaicos en azoteas y suministro de energía a comunidades: Sistemas aplicables: Sistemas de eje único plano de servicio ligero/sistemas de eje doble de tamaño pequeño

05 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

06 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

07 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

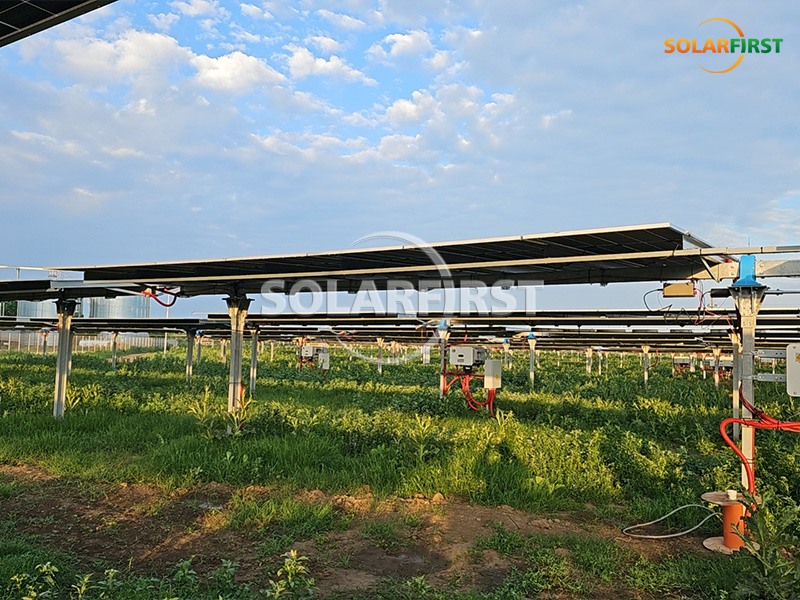

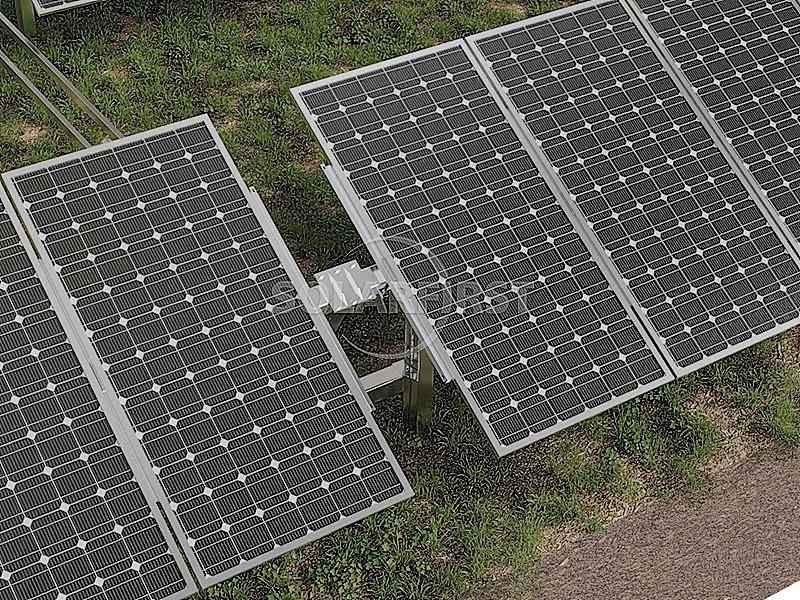

Caso de proyecto 08
