01 Descripción del producto
La caseta impermeable BIPV SF-PVROOF02 (aluminio) integra a la perfección la estructura del edificio con la generación de energía solar, ofreciendo una alternativa innovadora y ecológica a las casetas impermeables tradicionales. Diseñado para ofrecer un rendimiento fiable en diversas condiciones, este sistema combina resistencia al viento, a la nieve, al agua y a la transmisión de luz con la generación de energía limpia.
Con una estructura compacta y estéticamente impecable, el cobertizo se adapta fácilmente a diversos entornos, como azoteas, techos metálicos e instalaciones independientes. Con 5 series y 48 opciones de sección transversal, ofrece una amplia personalización para satisfacer requisitos técnicos y decorativos específicos.
Construido con aluminio anodizado para una mayor resistencia a la corrosión y estabilidad a largo plazo, este cobertizo soporta duras condiciones climáticas, soportando cargas de nieve de hasta 35 cm y velocidades de viento de 42 m/s, cumpliendo con las normas EN13830.
Ya sea que se utilice como área impermeable para casas, villas o azoteas, o como una estructura completamente independiente, el SF-PVROOF02 combina versatilidad, durabilidad y sostenibilidad en una solución BIPV avanzada.

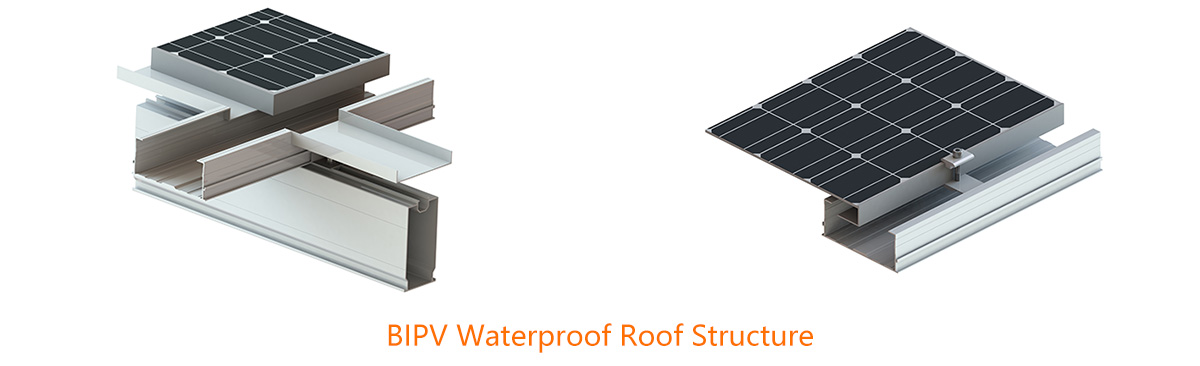

02 Diagrama esquemático de accesorios
03 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Instalación | Techo BIPV |
| Carga de viento | hasta 60 m/s |
| Ángulo de inclinación | ≥3° |
| Carga de nieve | 1,4 kN/m² |
| Normas | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aluminio anodizado AL6005-T5, acero inoxidable SUS304, acero galvanizado por inmersión en caliente |
| Garantía | 10 años de garantía |

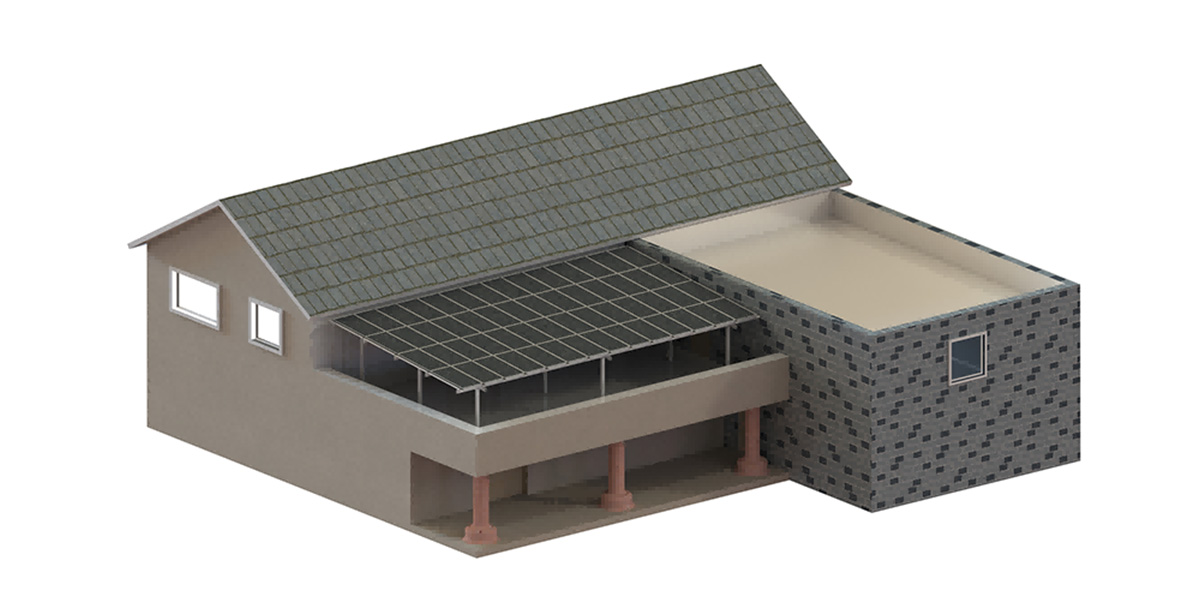

04 Escenarios de aplicación industrial
✔ Toldo impermeable para terraza de villa
✔ Cobertizo de extensión del techo de la fábrica
✔ Nave fotovoltaica en patio independiente
05 Servicios técnicos profesionales
▶ Diseño de esquemas y análisis estructural:
Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).
▶ Apoyo a la exploración in situ:
Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
06 Sistema de verificación técnica
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
07 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.
Caso de proyecto 08
El sistema de techo fotovoltaico integrado en edificios (BIPV) revoluciona el modelo tradicional de construcción de techos, utilizando módulos solares como estructura principal de la envolvente del edificio y reemplazando directamente los paneles o tejas metálicas. El sistema adopta un innovador diseño de drenaje escalonado. Mediante canales de conducción de agua precisos y sistemas de recolección de agua en aleros, logra una garantía de cero fugas (certificado por la norma EN 13830 de estanqueidad dinámica), eliminando por completo el riesgo de intrusión de agua de lluvia.
