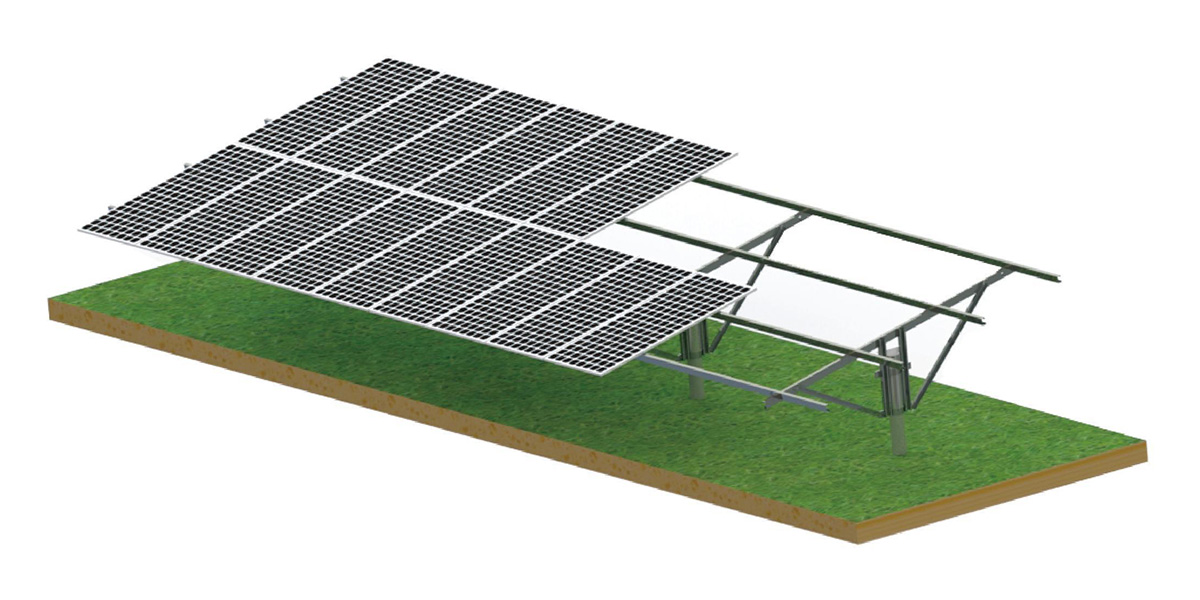

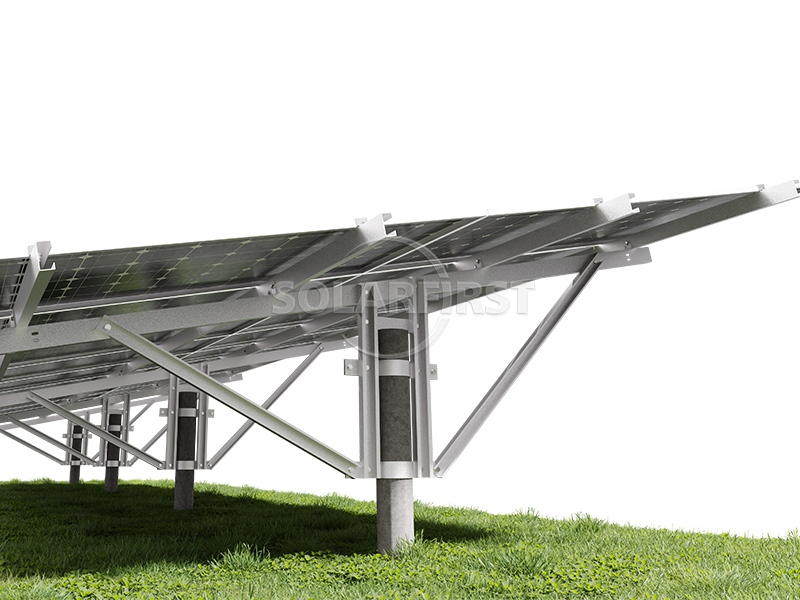

Sistema de montaje solar en tierra con pilotes de acero PHC

01 Descripción del producto

El sistema de montaje en tierra de pilotes SF PHC de acero ofrece una solución de montaje solar altamente adaptable y ecológica para proyectos fotovoltaicos a gran escala e integrados en la industria pesquera. Al utilizar pilotes hilado de hormigón pretensado de alta resistencia (PHC) como cimentación, este sistema no requiere excavación de tierra, lo que minimiza el impacto ambiental y proporciona una estabilidad excepcional en diversos terrenos, como estanques de peces, laderas, marismas y zonas intermareales.

Diseñada para resistir donde las cimentaciones tradicionales no son suficientes, la estructura utiliza acero galvanizado por inmersión en caliente o acero con recubrimiento de Zn-Al-Mg, adaptado a las condiciones específicas del lugar, lo que garantiza resistencia a la corrosión a largo plazo y fiabilidad estructural. Con una capacidad de carga de viento de hasta 60 m/s y una resistencia a la carga de nieve de 1,4 kN/m², este sistema cumple con rigurosas normas internacionales, como GB, EN y ASCE.

Fácil de instalar y respaldado por una garantía de 10 años, el soporte de suelo para pilotes SF PHC combina rentabilidad, mantenimiento mínimo y adaptabilidad ambiental superior, lo que lo convierte en una opción ideal para instalaciones solares a gran escala, comerciales y especializadas.

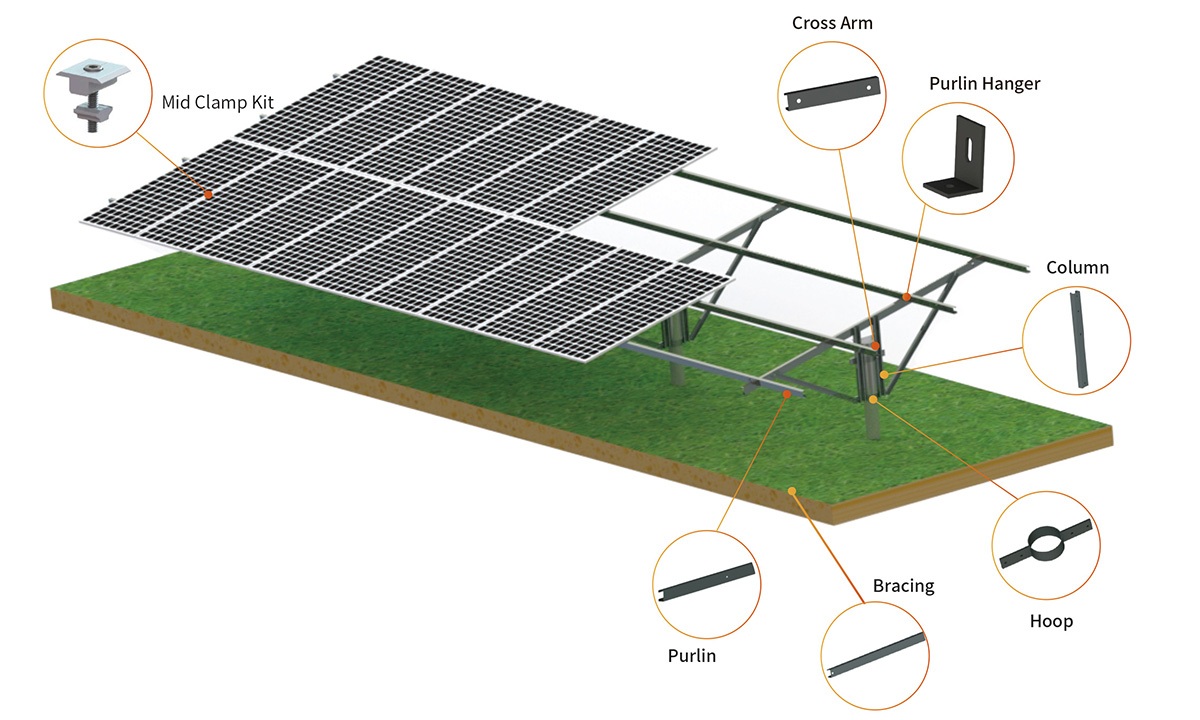

02 Diagrama esquemático de accesorios

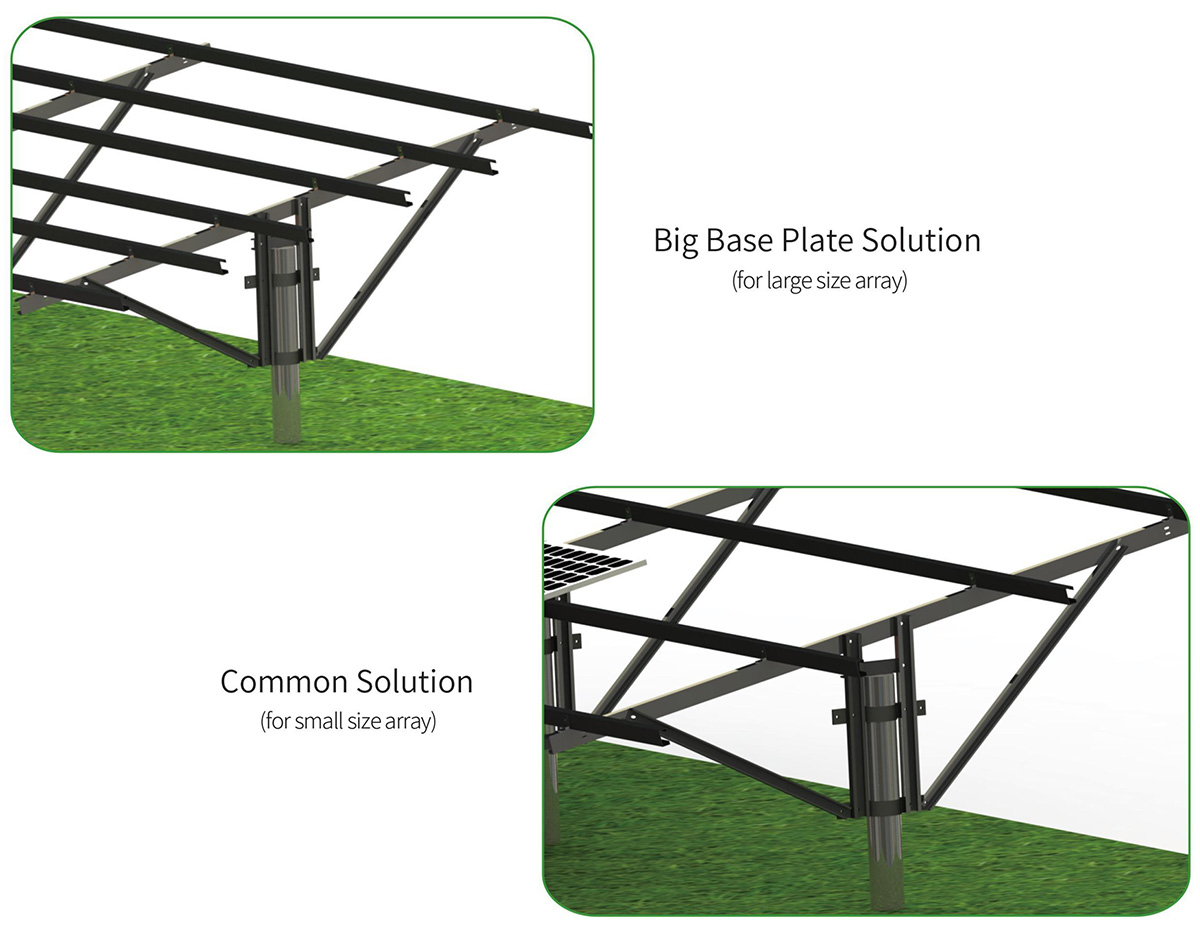

03 Tipos de columnas disponibles

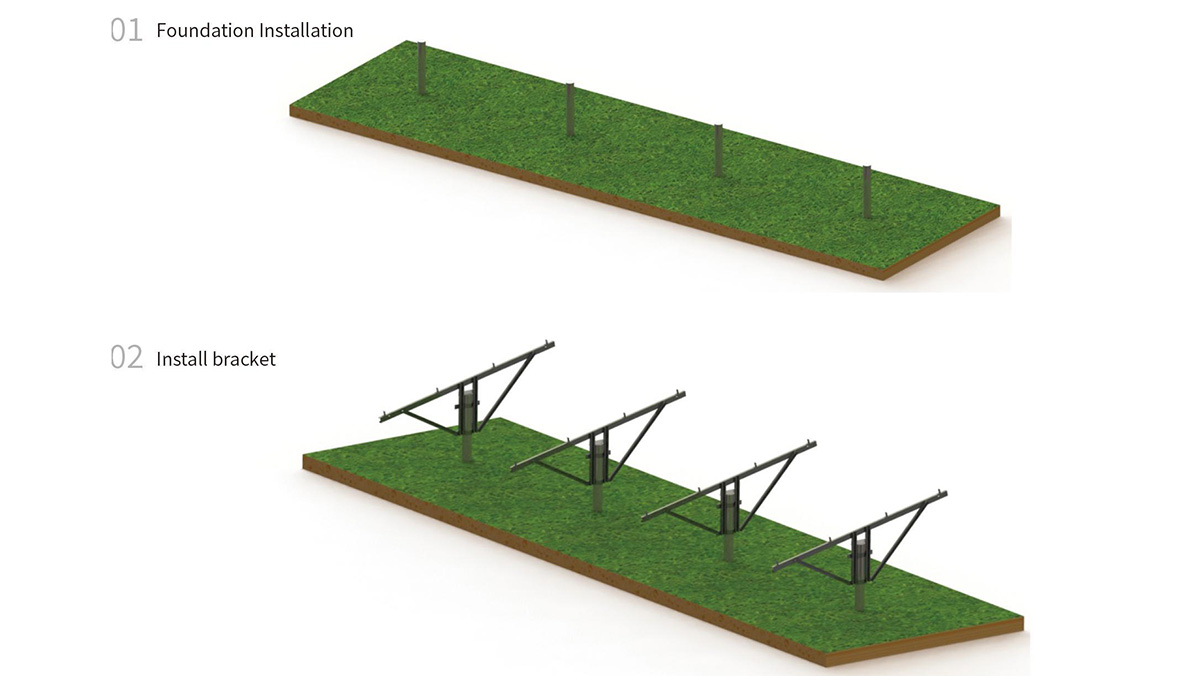

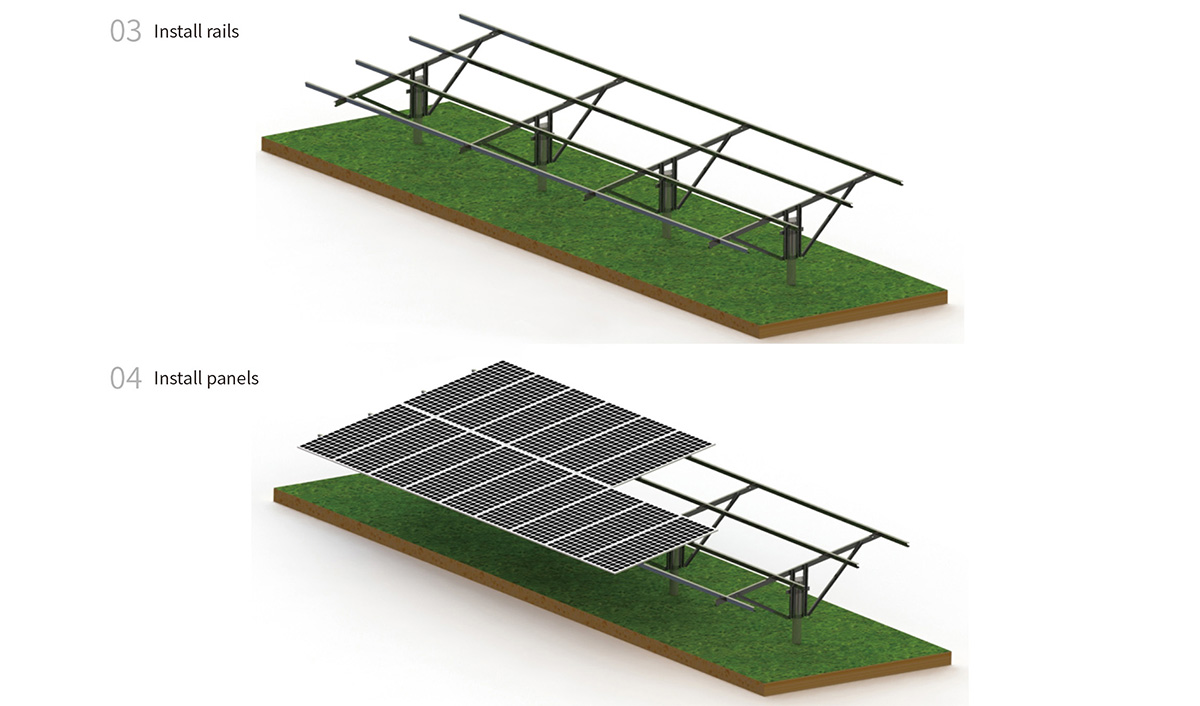

04 Pasos de instalación

05 Parámetros básicos de ingeniería

06 Escenarios de aplicación industrial

✔ Central Fotovoltaica de superficie de estanque pesquero (Pesca y Fotovoltaica Complementarias)

✔ Proyectos fotovoltaicos en zonas intermareales y planicies mareales

✔ Central eléctrica de montaña

✔ Zonas geológicas blandas como marismas

07 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

08 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

09 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

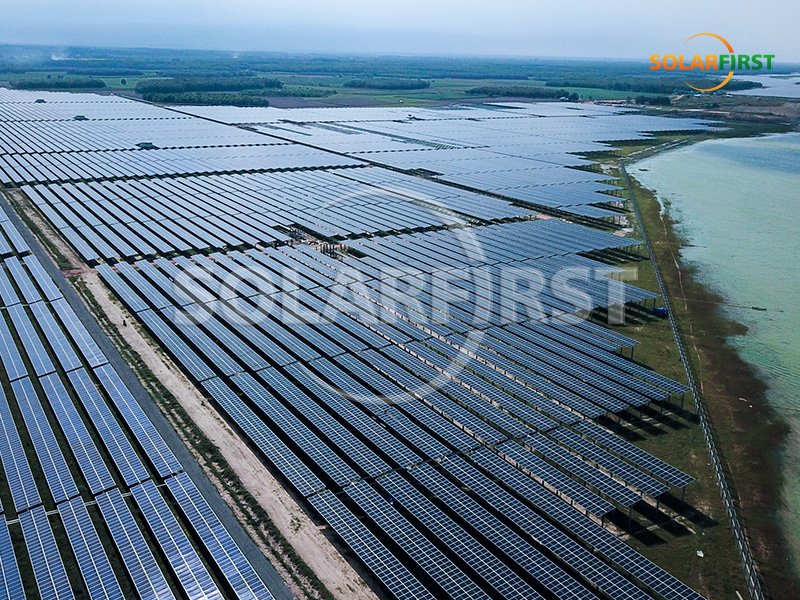

10 Caso de proyecto
