Sistema de montaje solar en tierra mediante pilotes de apisonamiento (zonas inclinadas)

01 Descripción del producto
El sistema de montaje en tierra SF Ramming Pile está diseñado para terrenos con pendientes pronunciadas, lo que lo convierte en una solución rentable y adaptable para grandes parques solares comerciales y a escala industrial. Su cimentación de pilotes de ariete está diseñada específicamente para adaptarse a terrenos con pendiente este-oeste, garantizando una orientación óptima de los paneles hacia el sur para una máxima generación de energía. Con alta resistencia a cargas de viento de hasta 60 m/s y cargas de nieve de hasta 1,4 kN/m², este sistema de montaje solar en terrenos inclinados ofrece fiabilidad y rendimiento en diversos entornos.

Características
◆ Cimentación de pilotes de apisonamiento adaptable a la pendiente
El sistema utiliza pilotes hincados que estabilizan eficazmente terrenos irregulares o inclinados sin necesidad de grandes excavaciones. Unos conectores ajustables especiales permiten una alineación precisa de los paneles solares hacia el sur, lo que optimiza el rendimiento energético incluso en terrenos complejos.

◆ Instalación rápida con asistencia técnica
Las máquinas de hincado de pilotes reducen significativamente la mano de obra y el tiempo de instalación. Cada pilote se puede instalar rápidamente, lo que acelera los plazos del proyecto y reduce los costos, algo especialmente beneficioso para parques solares a gran escala.

◆ Estructura configurable y resistente a la corrosión
Disponible en versiones de una o dos columnas, el sistema utiliza acero galvanizado en caliente, acero con recubrimiento de Zn-Al-Mg o aluminio anodizado, lo que garantiza durabilidad a largo plazo y resistencia a la corrosión. Todos los componentes cumplen con las normas internacionales, incluidas GB, EN y ASCE.

◆ Diseñado previamente para ofrecer flexibilidad y seguridad.
Los puntos de montaje ajustables prediseñados permiten un ajuste preciso durante la instalación, adaptándose a las variaciones del terreno y la disposición de los módulos. Este soporte para sistemas solares con inclinación ofrece flexibilidad estructural y un rendimiento seguro y fiable.

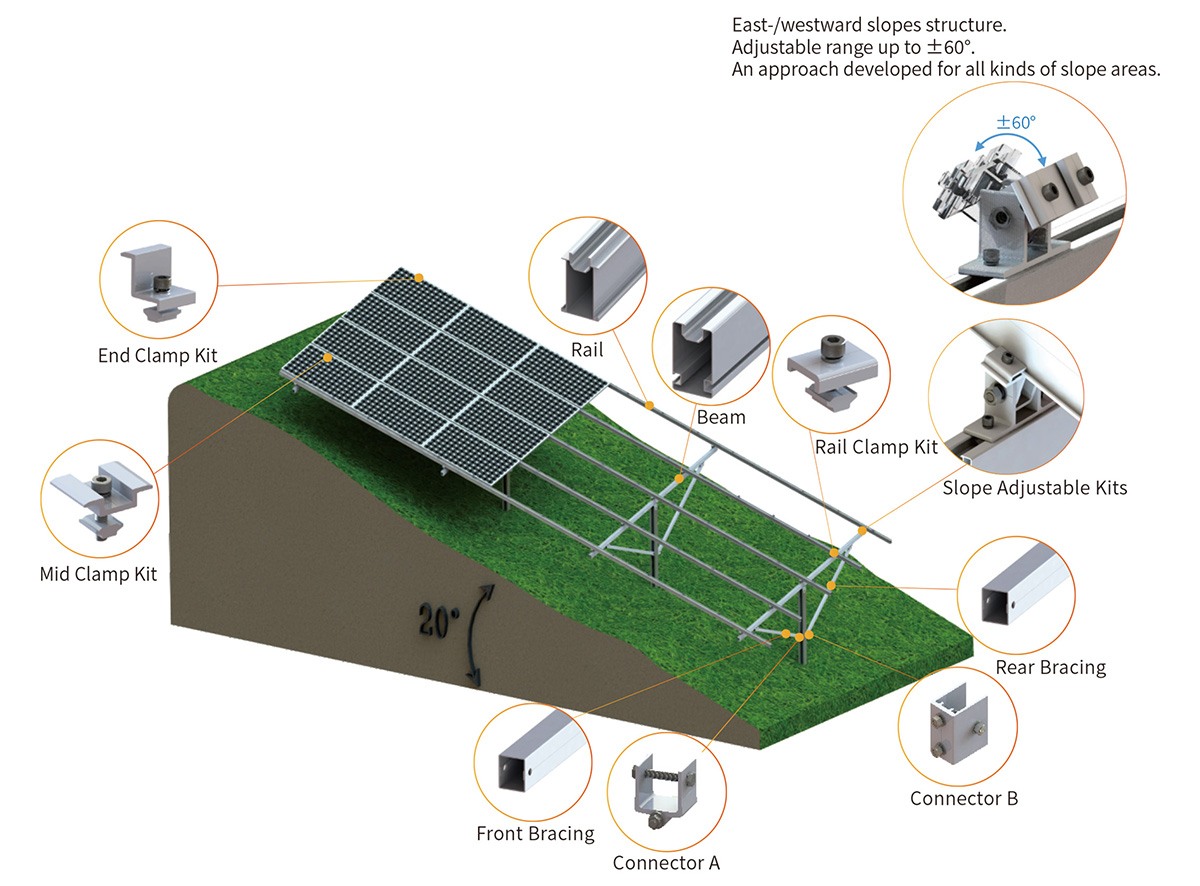

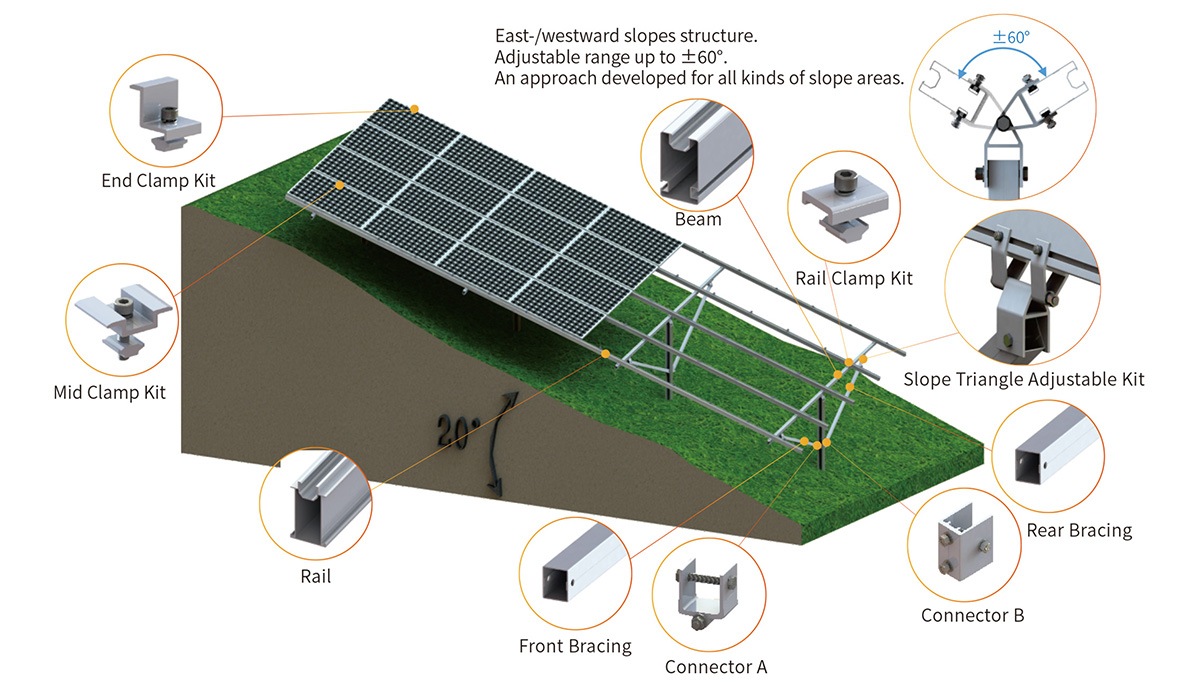

02 Diagrama esquemático del accesorio

03 Parámetros básicos de ingeniería

04 Escenarios de aplicación industrial

✔ Centrales fotovoltaicas de montaña/colina

✔ Central eléctrica en terreno desértico irregular

✔ Parques fotovoltaicos a gran escala

05 Servicios técnicos profesionales

▶ Diseño de la solución y análisis estructural:

Proporcione planos de soluciones personalizadas, informes de cálculo de cargas (incluido el análisis de cargas de viento, nieve y fuerzas sísmicas) o planos de montaje.

▶Encuesta in situ:

Los ingenieros realizan investigaciones in situ de las condiciones del terreno con profesionales locales especializados en estudios de suelos.

▶Capacitación y orientación para la instalación:

Proporcionar vídeos de instalación, manuales de instalación y orientación para la instalación in situ a fin de garantizar una instalación segura y completa.

06 Sistema de verificación técnica

Proporcionar vídeos de instalación estandarizados, manuales de funcionamiento y asistencia técnica in situ para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas en condiciones ambientales extremas

• Superar el impacto a baja temperatura a -40℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas, como la simulación de un huracán a 60 m/s.

▶ Certificación de terceros

• Disponemos de certificados de resistencia al viento, a la nieve, a los sismos y de certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de los proyectos internacionales.

07 Paquetes y envíos

Embalaje estándar internacional; los productos se envían desde los puertos de Shanghái, Ningbo, Tianjin, Xiamen y Shenzhen en China.

Caso práctico del proyecto 08
