Estructura de montaje flexible de doble capa SF

01 Descripción del producto

El sistema de soporte flexible de cable de doble capa alcanza una distancia de ≤50 metros mediante una estructura de red de cables, lo que crea una distancia de operación de ≤6 metros. En comparación con los soportes fijos, reduce el uso de cimentación con pilotes en un 55 % y es ideal para escenarios como plantas de tratamiento de aguas residuales, complementariedad fotovoltaica agrícola y complementaria fotovoltaica pesquera, además de cumplir con el Código de Diseño de Estructuras de Acero GB50017-2017.

✅ Tecnología de gran envergadura

• Cruce sin soporte de 50 metros (el esquema convencional requiere de 8 a 10 pilotes)

• Cantidad de cimentación de pilotes ↓55% (datos empíricos)

✅ Resistencia al pseudo-viento de alta rigidez

• La estructura de red de cable de doble capa suprime la vibración inducida por el viento.

• Pasó la prueba de vibración de viento dinámico de 0,45 KN/m² (JGJT 497-2023)

✅ Adaptación a terrenos difíciles

• Coloque directamente sobre una pendiente de ≤10° (no se requiere nivelación del sitio)
✔ Planta de tratamiento de aguas residuales ✔ Terrenos en pendiente ✔ Estanques de acuicultura

✅ Utilización del espacio compuesto

• Soporte de espacio vertical ≥6 metros
✔ Paso de gran maquinaria agrícola ✔ Acuicultura ✔ crecimiento de la vegetación

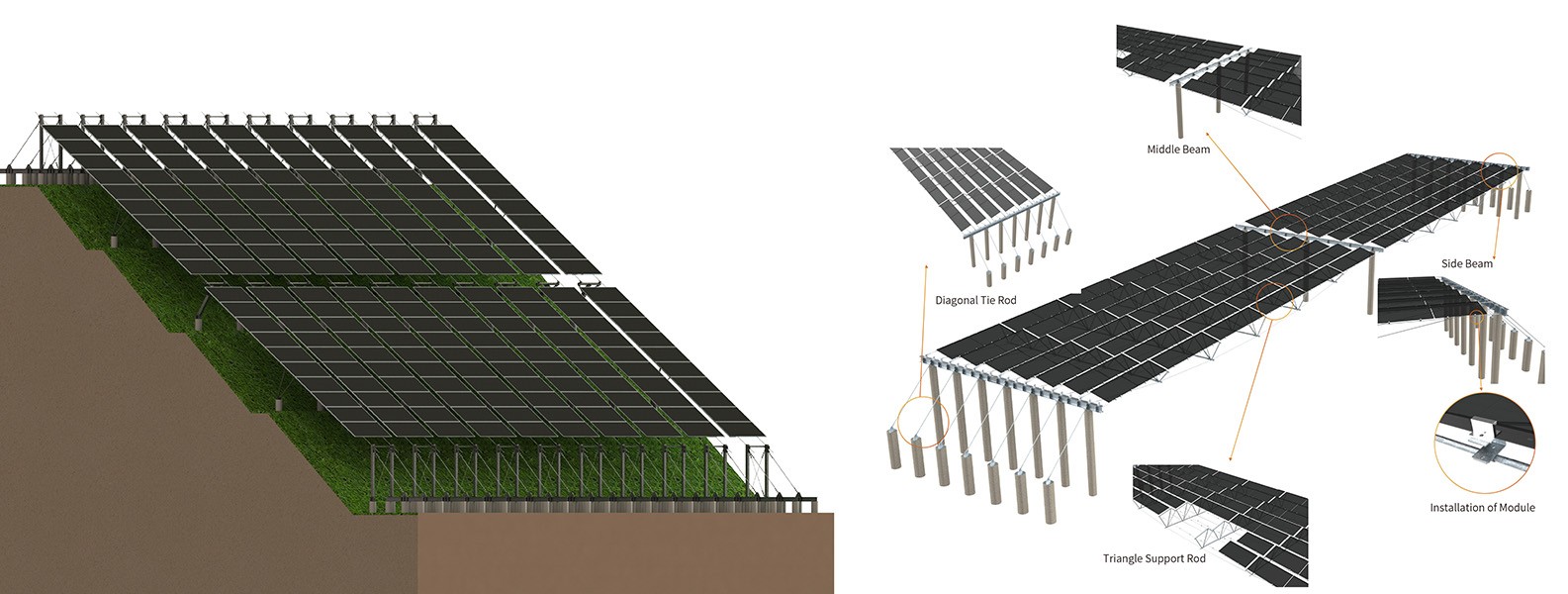

02 Diagrama esquemático de accesorios

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Planta de tratamiento de aguas residuales

✔ Complementariedad agrovoltaica

✔ Complementariedad pesca-fotovoltaica

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

Caso de proyecto 09
