Estructura de montaje flexible de una sola capa SF

01 Descripción del producto

El sistema de soporte flexible de cable monocapa SF adopta una estructura de cable pretensado para lograr una gran distancia de 20 metros en un solo tramo, creando una altura libre de 6 metros para satisfacer las necesidades combinadas de agricultura y ganadería. En comparación con los soportes fijos, ahorra un 20 % en cimentación y un 30 % en acero. Se adapta perfectamente a terrenos complejos como montañas, desiertos y estanques, y ha superado la certificación de estructura de acero de la norma nacional GB50017-2017.

✅ Diseño económico de gran envergadura

• Tramo único de 15 a 20 metros (disposición de componentes de media cuerda)≥6 metros de espacio de trabajoEl diseño de accionamiento multipunto mejora la velocidad crítica del viento.

• Certificación de velocidad del viento límite de 45 m/s (ASCE 7-10)

✅ Utilización de material compuesto con gran altura libre

• ≥6 metros de espacio de trabajo
• Apoyar la implementación simultánea de la siembra agrícola y la cría de ganado

✅ Optimización de costes de material

• El uso de acero se reduce en un 30% (unas 20 toneladas por MW para soportes fijos)
• Reducción de costes básicos (pilotes PHC/pilotes hormigonados in situ)

✅ Adaptabilidad todoterreno

• Montañas, colinas, desiertos, estanques, terreno irregular.
• Adaptabilidad de pendiente: Ángulo de inclinación ≤30°

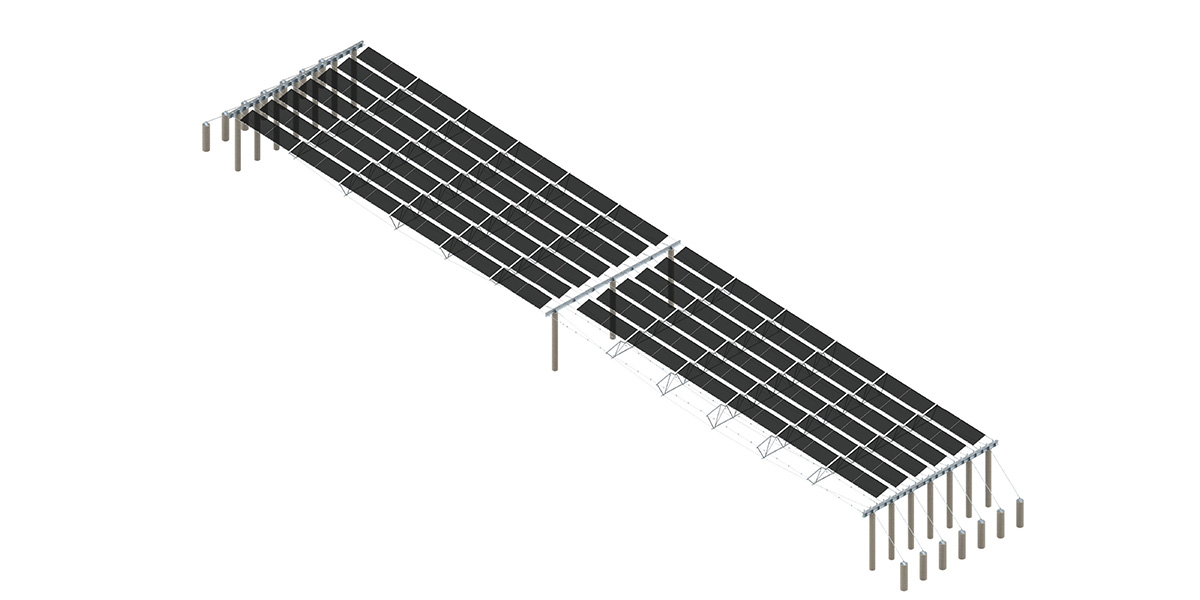

02 Diagrama esquemático de accesorios

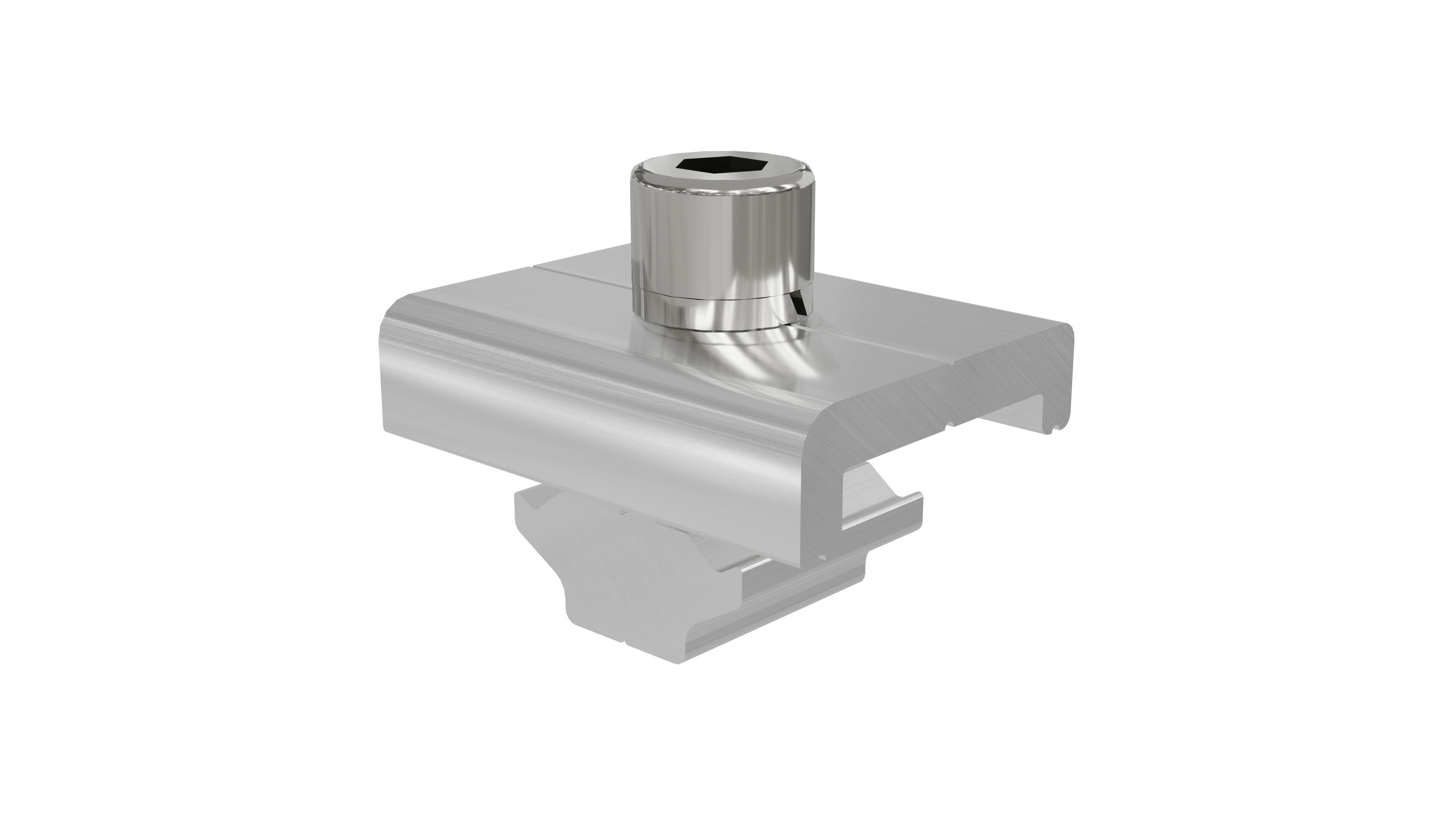

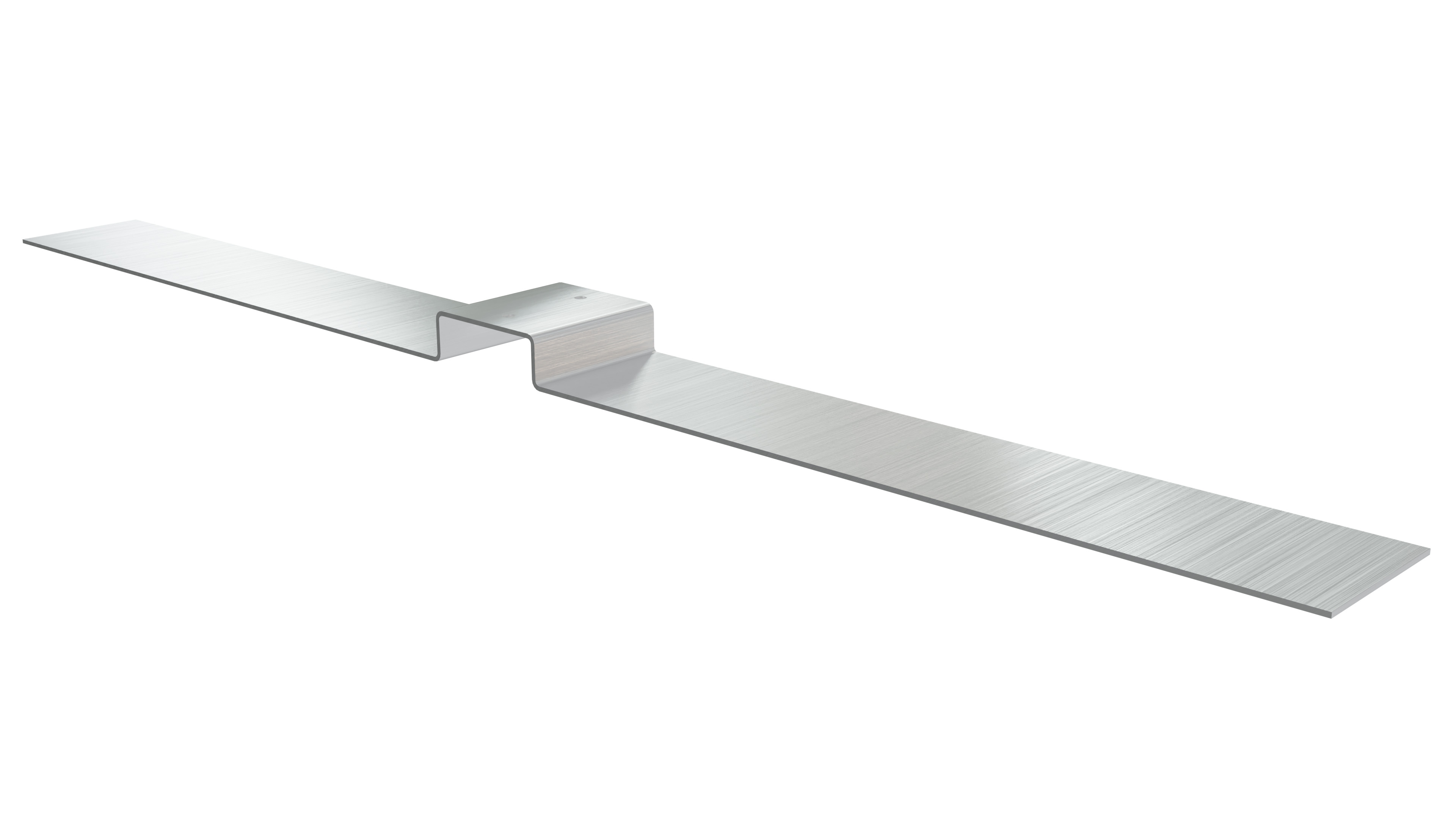

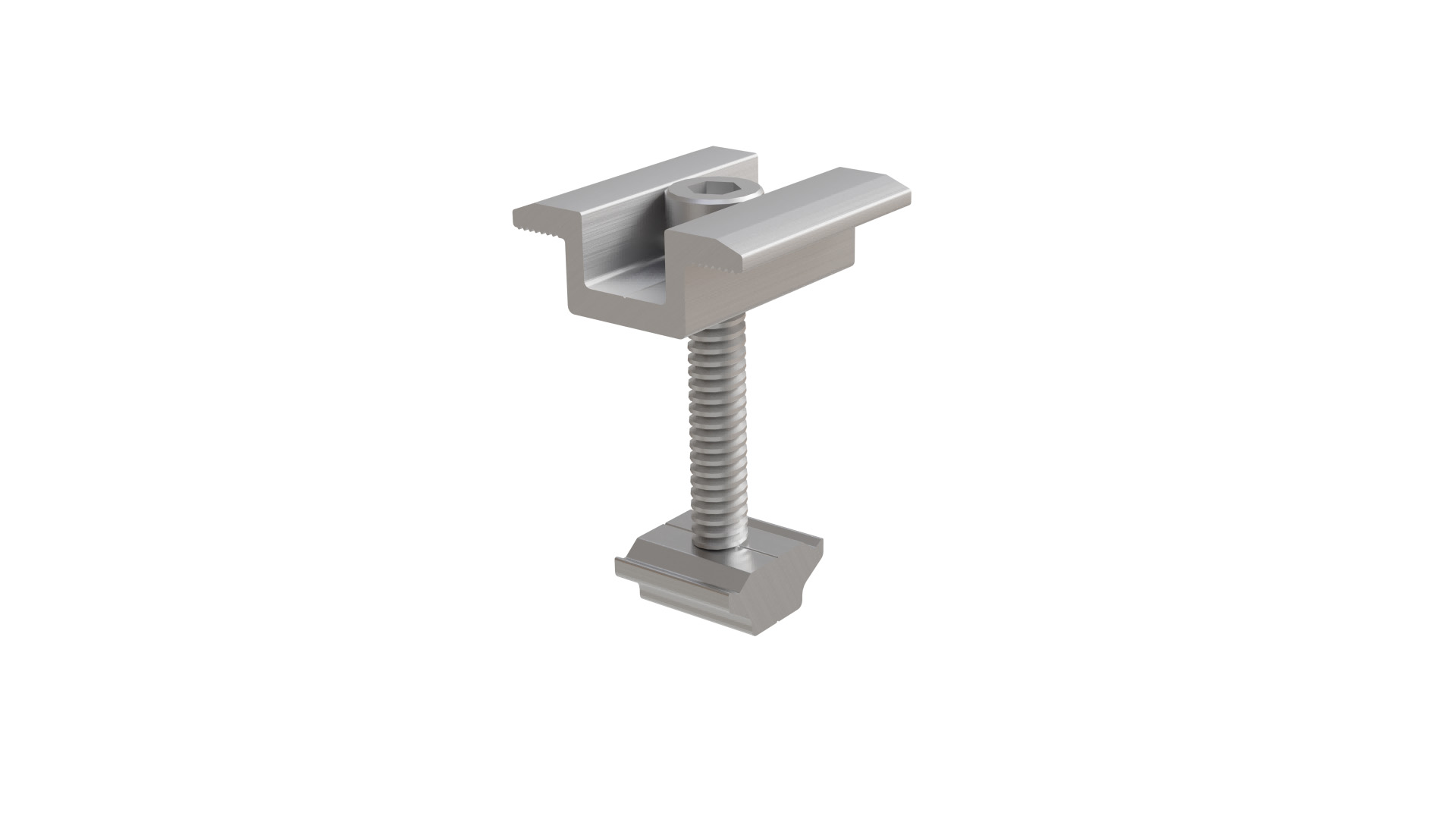

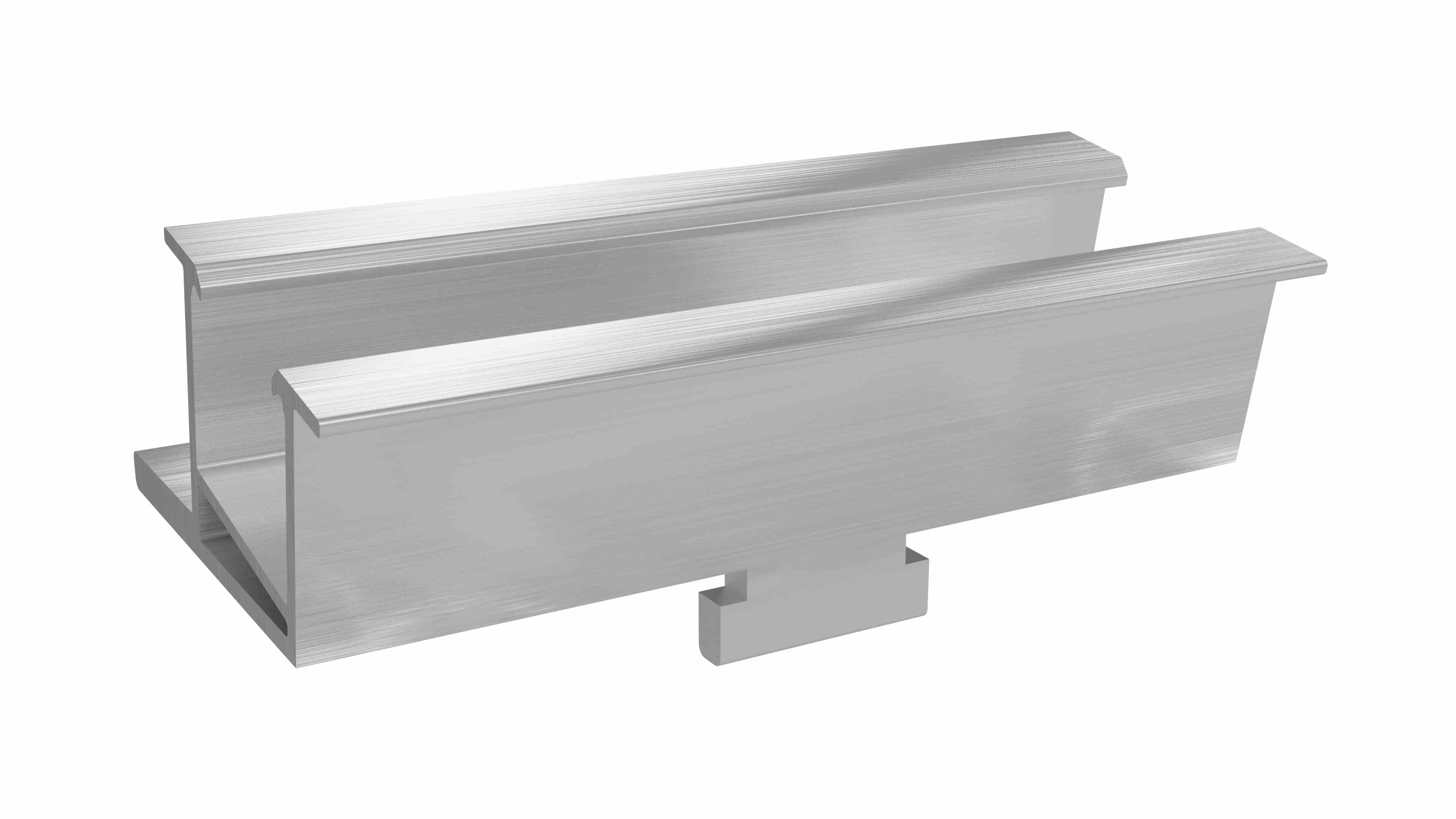

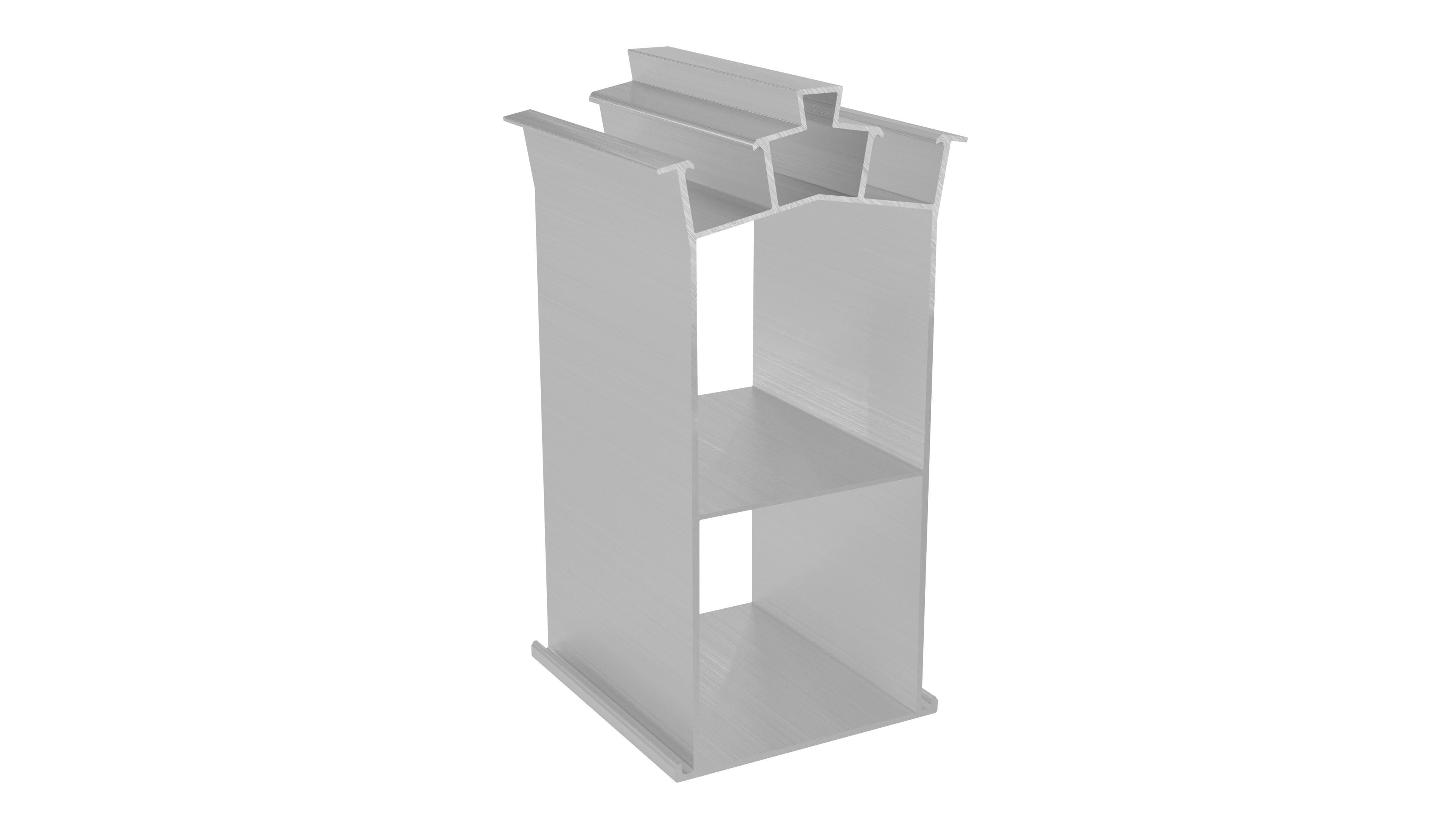

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Fotovoltaica de superficie de embalse/estanque de peces

✔ Central eléctrica de pendiente compleja

✔ Zona de restauración de minas

✔ Planta de tratamiento de aguas residuales

06 Servicios técnicos profesionales

▶ Diseño de esquemas y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

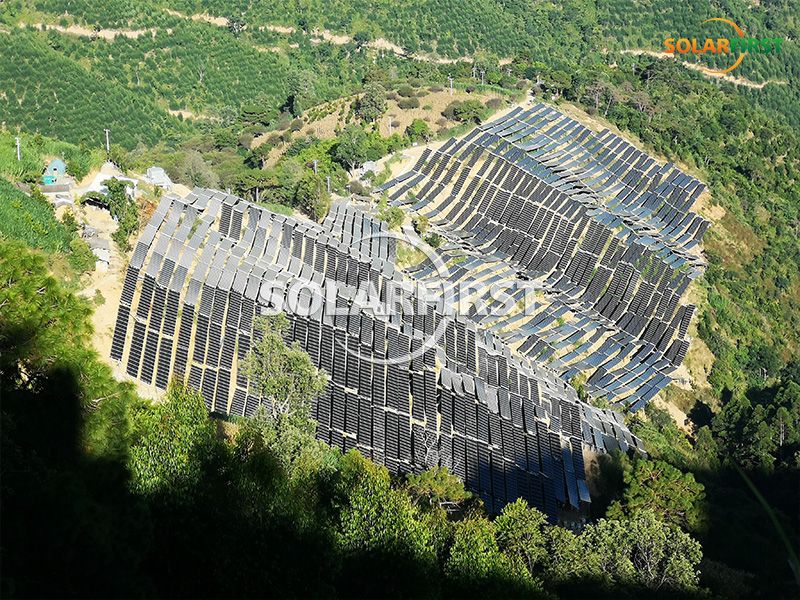

Caso de proyecto 09
