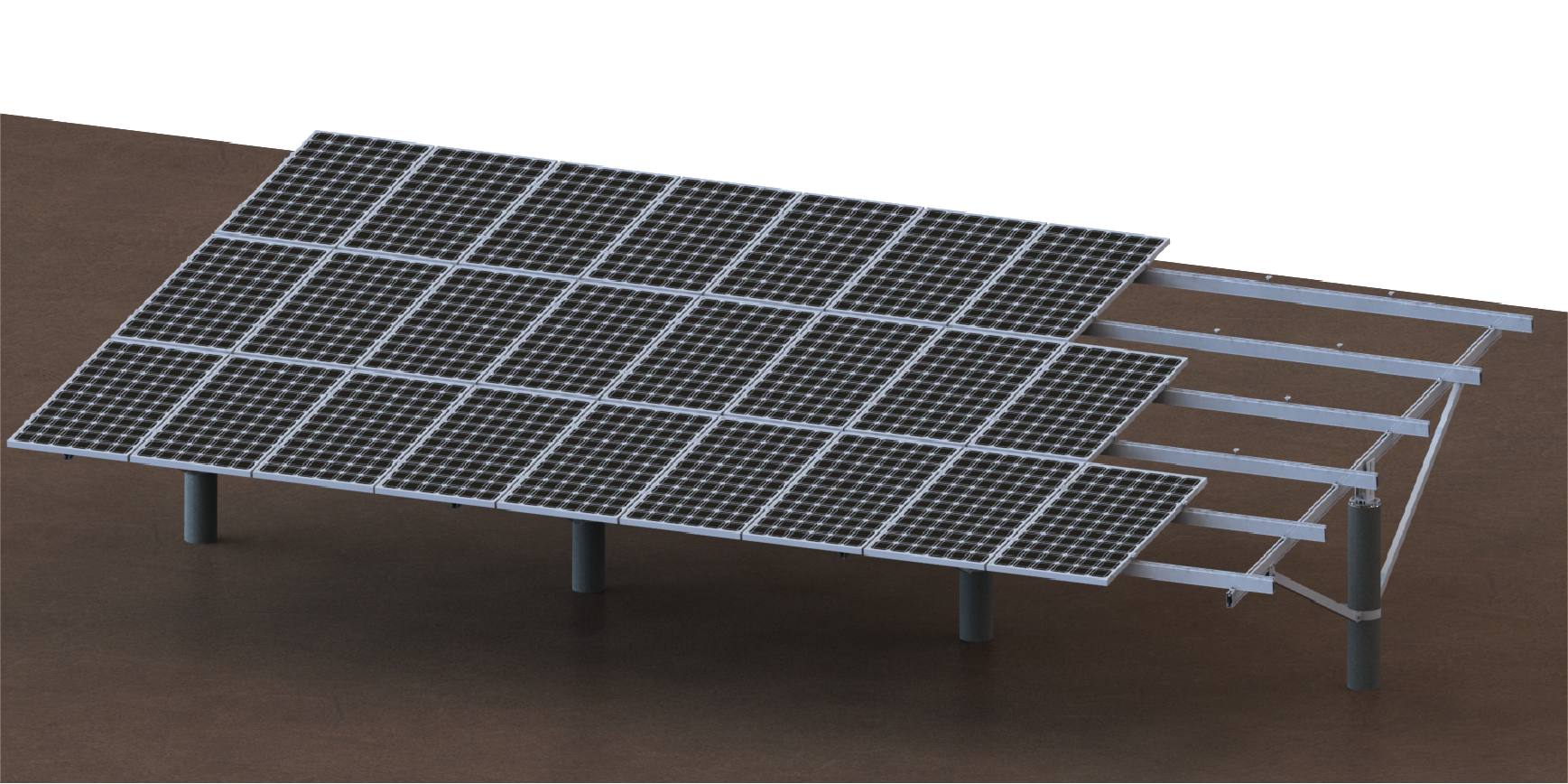

Sistema de montaje solar en suelo de aluminio PHC

01 Descripción del producto

El sistema de montaje en suelo de aluminio PHC es una innovadora solución de soporte para sistemas solares, diseñada para parques solares comerciales y de servicios públicos, incluyendo proyectos fotovoltaicos en la industria pesquera. Al utilizar pilotes hilado de hormigón pretensado de alta resistencia (PHC) como cimentación, este sistema no requiere excavación de tierra, lo que reduce significativamente el impacto ambiental y simplifica la instalación en diversos terrenos, como estanques de peces, marismas, laderas y zonas intermareales.

Diseñada con aluminio anodizado AL6005-T5 de alta resistencia y materiales resistentes a la corrosión, la estructura ofrece una durabilidad y fiabilidad excepcionales en condiciones adversas, soportando cargas de viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m². Los pilotes prefabricados PHC permiten una instalación rápida, minimizan el mantenimiento y ofrecen adaptabilidad para zonas con gran altura libre o propensas a inundaciones.

Este kit de montaje en suelo solar combina un diseño eficiente, compatibilidad ambiental y rentabilidad, lo que lo convierte en una opción ideal para proyectos a gran escala donde las cimentaciones tradicionales no son viables.

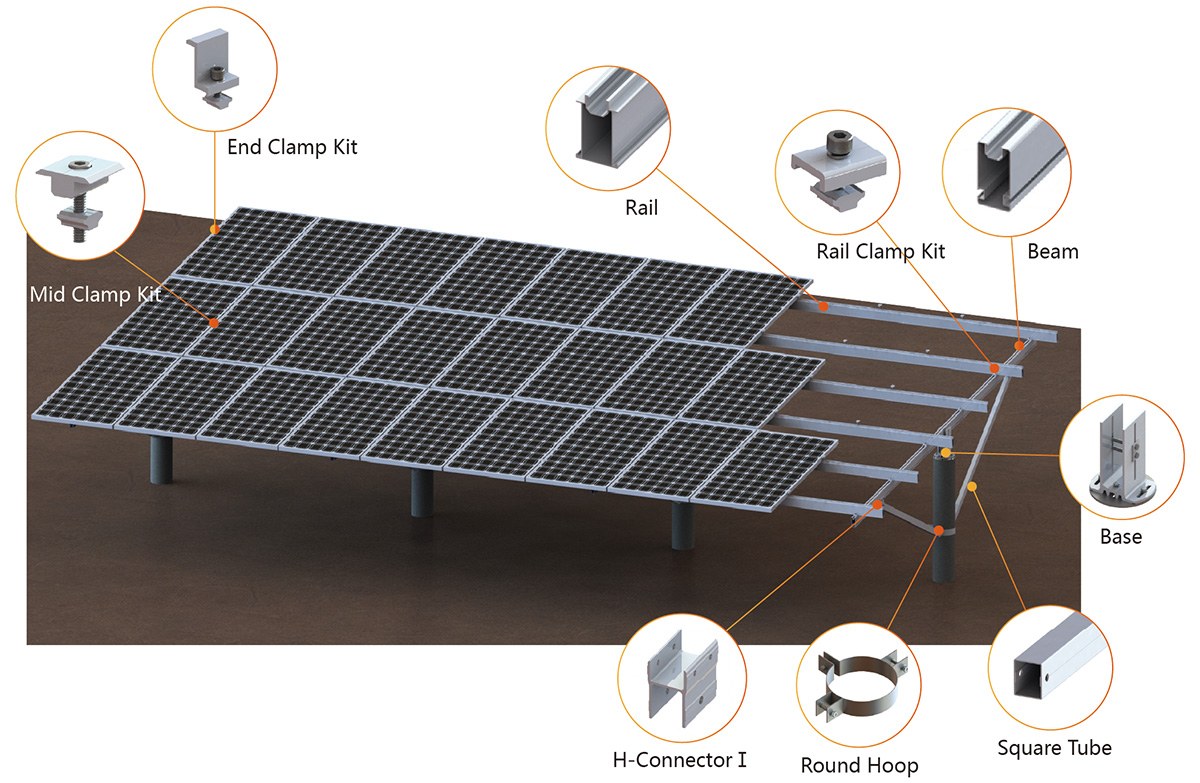

02 Diagrama esquemático de accesorios

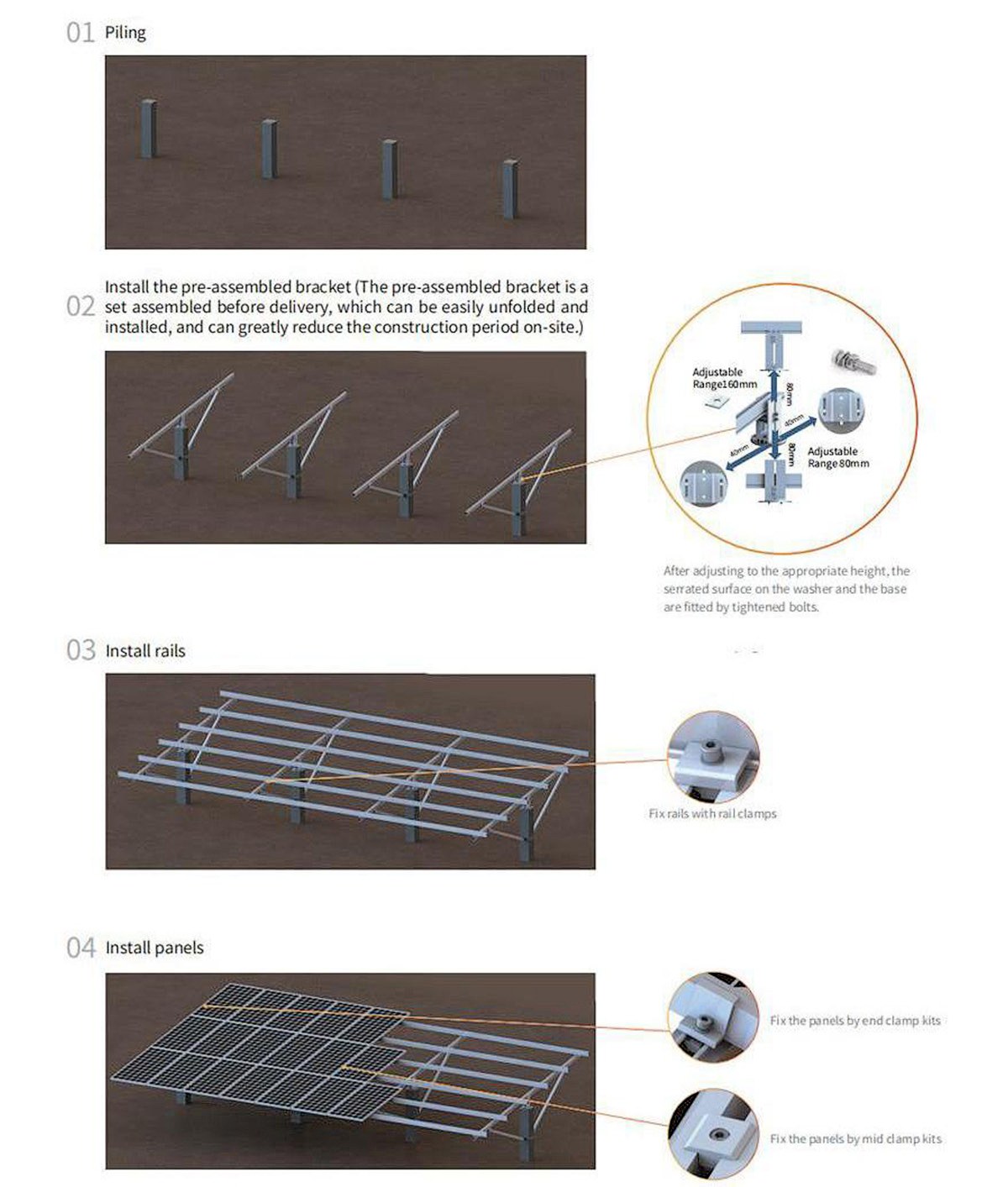

03 Pasos de instalación

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Central Fotovoltaica de superficie de estanque pesquero (Pesca y Fotovoltaica Complementarias)

✔ Proyectos fotovoltaicos en zonas intermareales y planicies mareales

✔ Central eléctrica de montaña

✔ Zonas geológicas blandas como marismas

06 Servicios técnicos profesionales

▶ Diseño de esquemas y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

Caso de proyecto 09
