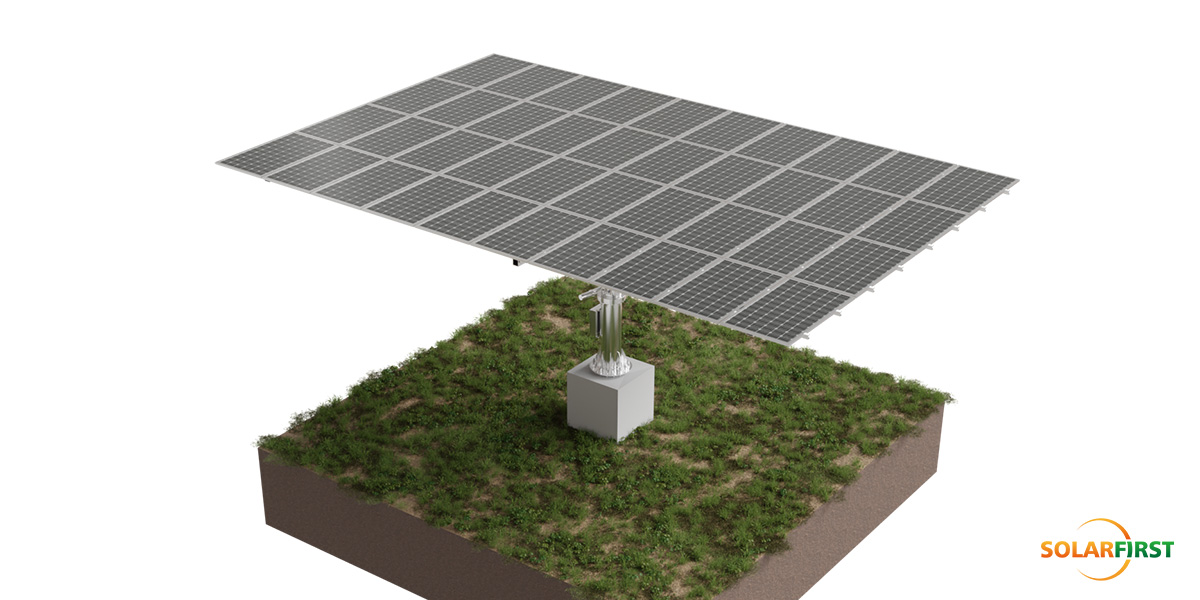

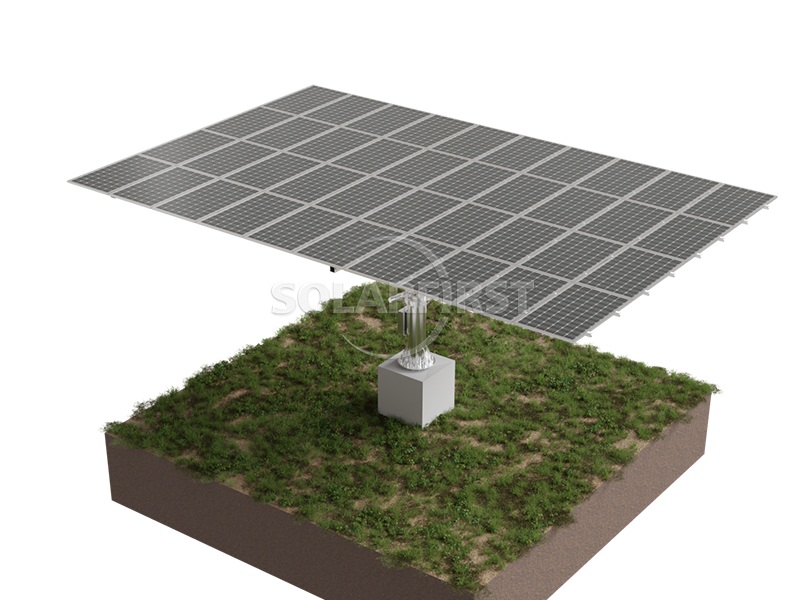

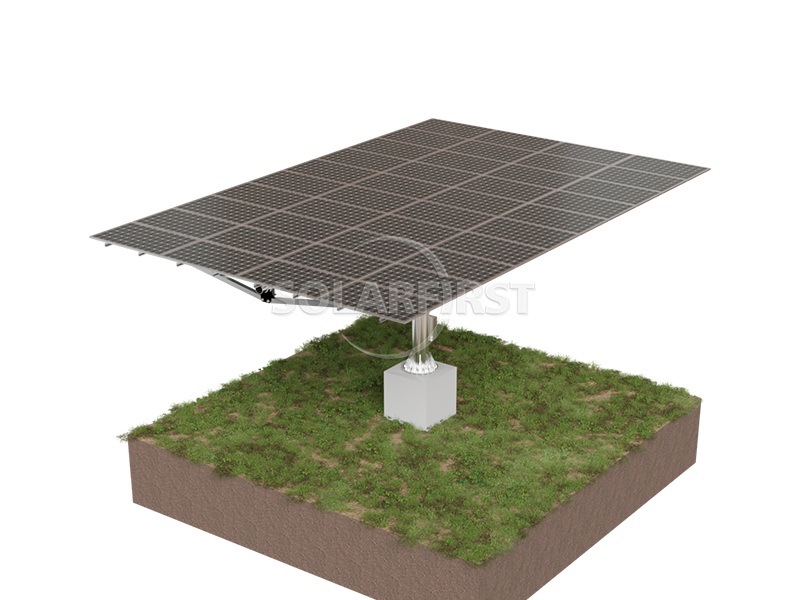

Sistema de seguimiento solar de doble eje serie Duo

01 Descripción del producto

El sistema de seguimiento solar de doble eje de la serie Duo es una solución avanzada de seguimiento solar diseñada para maximizar la generación de energía siguiendo con precisión la trayectoria del sol a lo largo del día. En comparación con los sistemas de inclinación fija, este sistema de seguimiento de doble eje puede aumentar la producción anual de energía hasta en un 40%, lo que lo hace ideal para proyectos solares comerciales, industriales y de servicios públicos a gran escala.

Diseñado para una alta adaptabilidad, el rastreador se adapta fácilmente a terrenos variados gracias a su robusta estructura en espiga y su sistema de soporte multipunto. El diseño de malla cuadrada mejora la estabilidad, mientras que la disposición abierta entre unidades independientes facilita el acceso para la construcción y el mantenimiento. Cada rastreador ajusta inteligentemente el azimut (±120°) y la elevación (0°–60°) en tiempo real según las condiciones del terreno y el clima para optimizar la captación de energía.

Fabricado en acero galvanizado en caliente y recubierto de Zn-Al-Mg, con un espesor medio de recubrimiento ≥65 micras, el sistema ofrece una resistencia superior a la corrosión y una larga durabilidad. Admite voltajes de sistema de 1000 V y 1500 V y puede configurarse con cimentaciones de PHC, de hormigón in situ o con pilotes de acero. Con un diseño personalizable que admite hasta 40 módulos por seguidor y soporta velocidades de viento de hasta 35 m/s, la Serie Duo ofrece fiabilidad y rendimiento en condiciones exigentes.

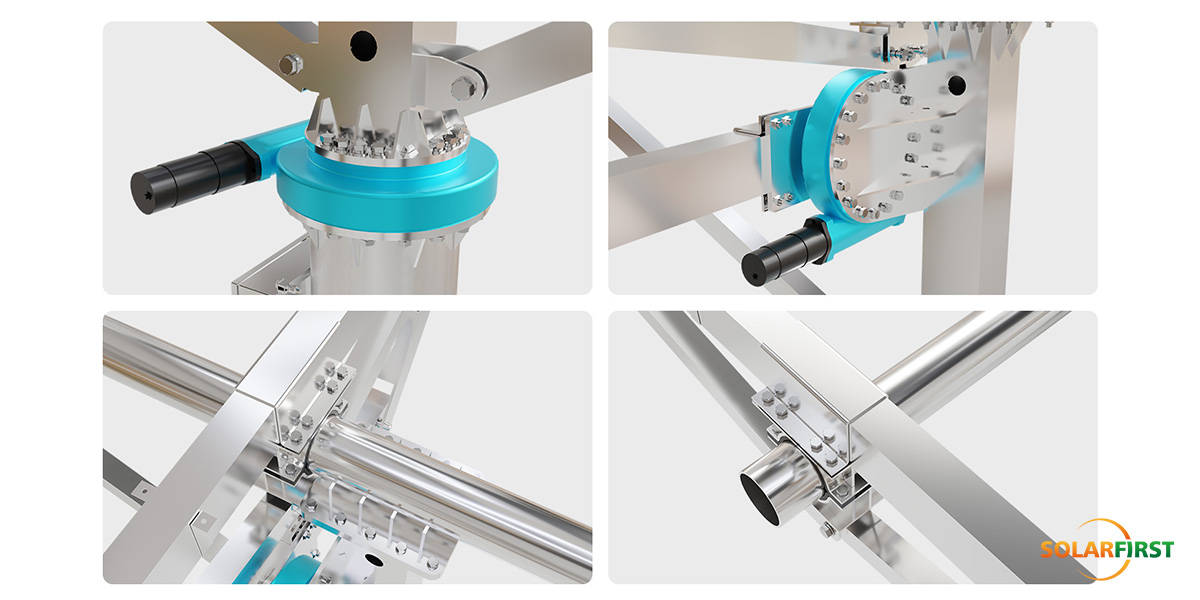

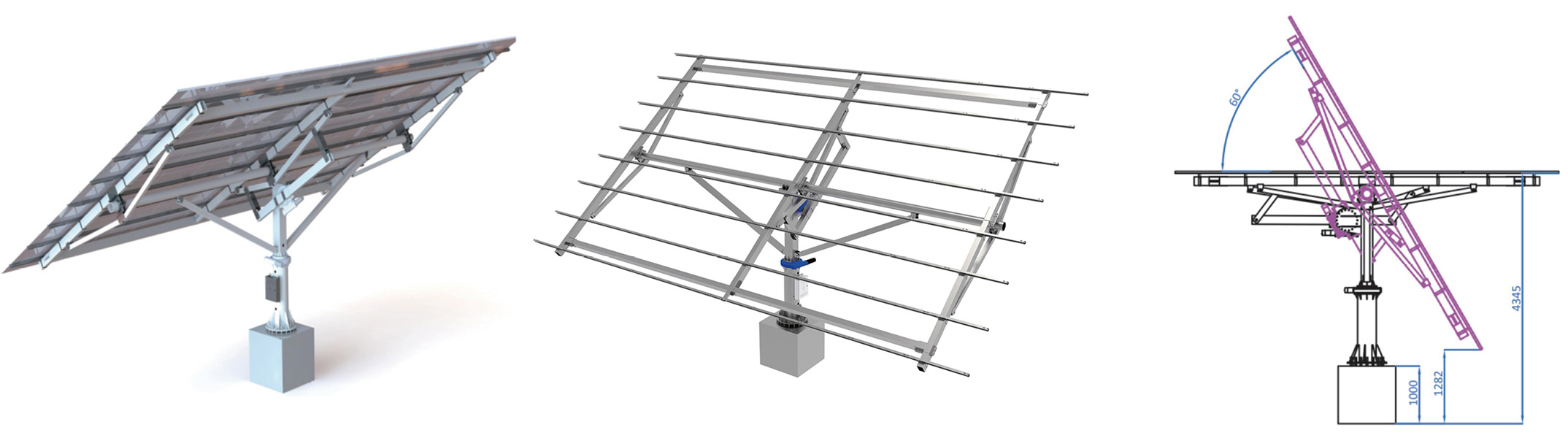

02 Diagrama esquemático de accesorios

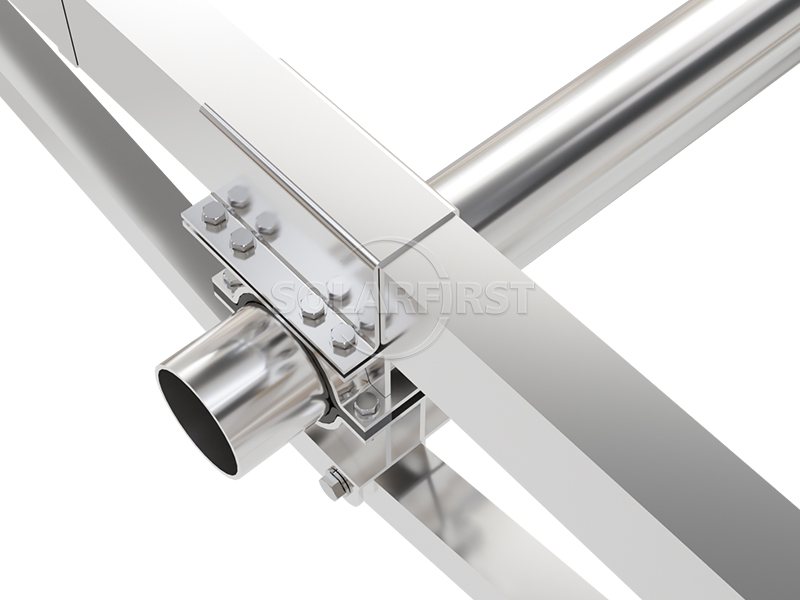

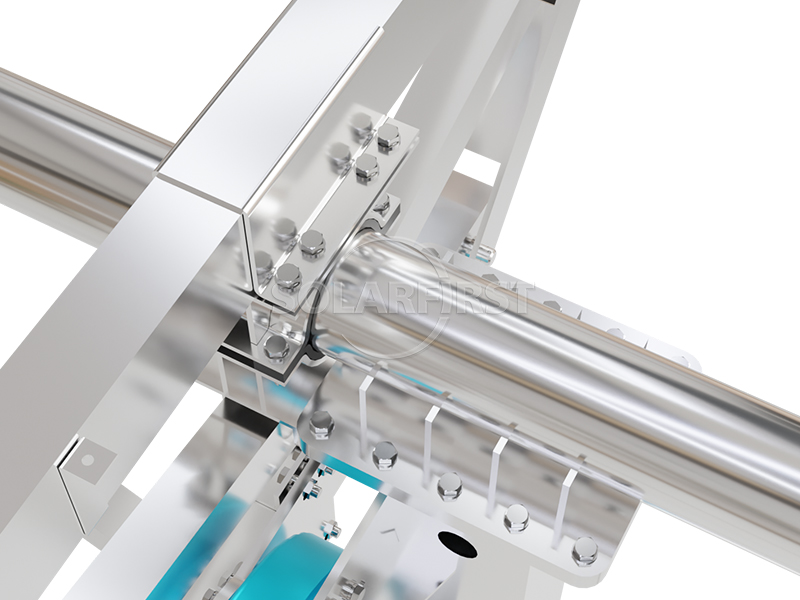

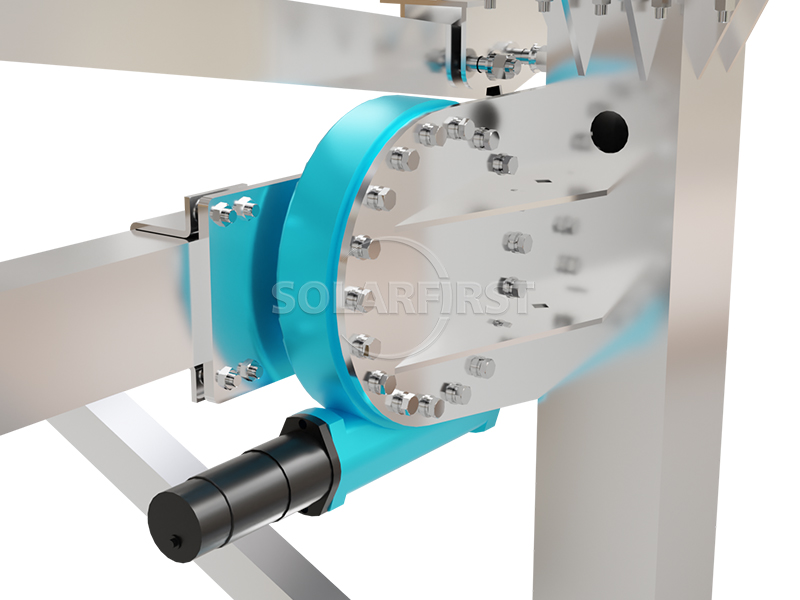

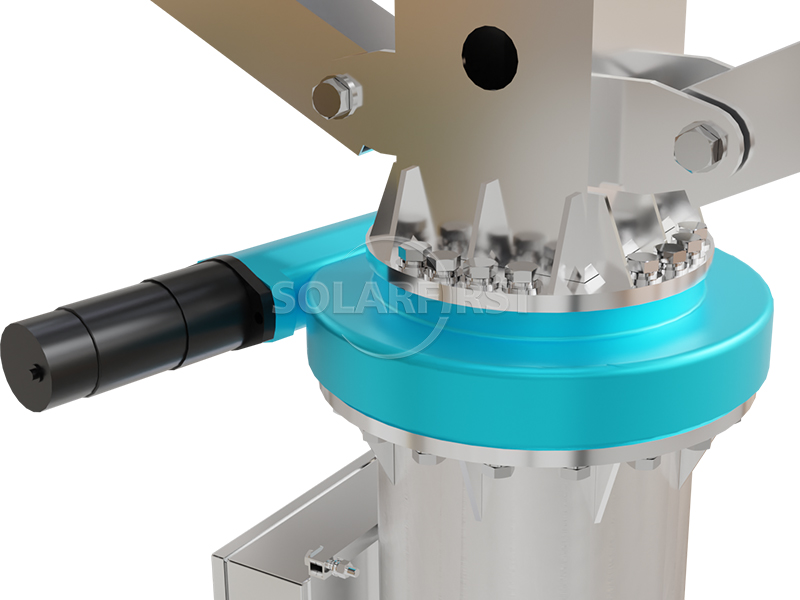

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

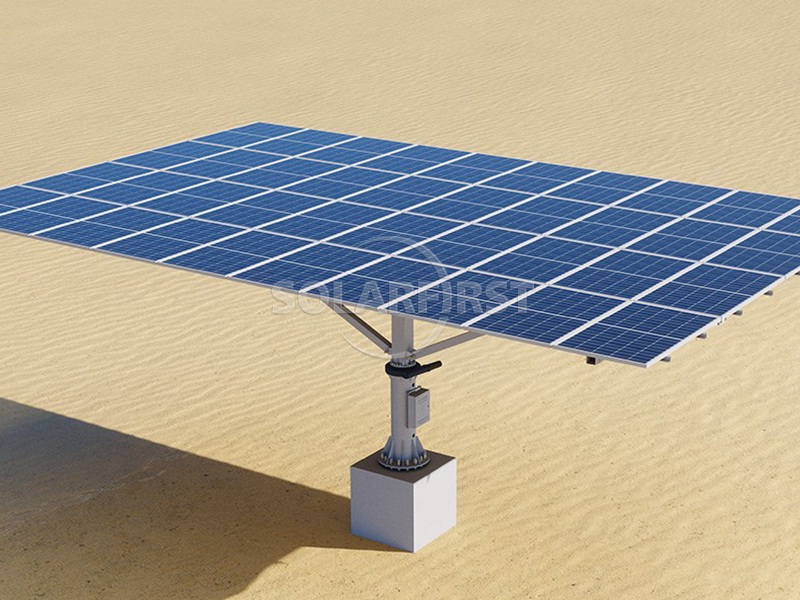

✔ Desiertos y tierras marginales: Sistemas aplicables: Sistemas de seguimiento de un solo eje y de dos ejes

✔ Pendientes y terrenos ondulados: Sistemas aplicables: Sistemas inclinados de un solo eje/sistemas adaptativos de doble eje

✔ Sistemas fotovoltaicos en azoteas y suministro de energía a comunidades: Sistemas aplicables: Sistemas de eje único plano de servicio ligero/sistemas de eje doble de tamaño pequeño

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

Caso de proyecto 09
