Sistema de seguimiento solar de un solo eje con accionamiento multipunto de la serie Horizon D+

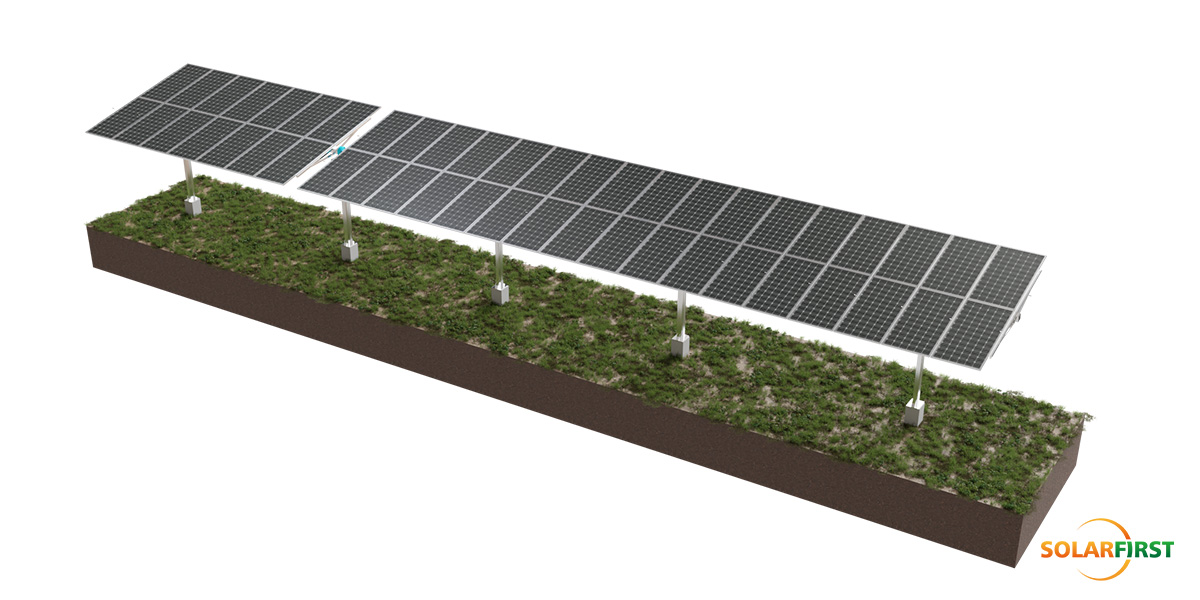

01 Descripción del producto

Este seguidor horizontal de un solo eje está diseñado para mejorar significativamente la producción de energía mediante la alineación continua de los paneles solares con el sol durante todo el día. Diseñado para proyectos solares comerciales a gran escala y de gran envergadura, el sistema combina alta adaptabilidad, estabilidad estructural y control inteligente para maximizar la generación de energía en diversos terrenos y condiciones climáticas.

Con una adaptabilidad a pendientes de hasta un 15 % en dirección norte-sur, el seguidor ofrece un rendimiento fiable en terrenos irregulares. Su sistema de accionamiento multipunto mejora considerablemente la resistencia a la torsión del viento y aumenta la tolerancia a la velocidad crítica del viento, lo que permite un funcionamiento estable con vientos de hasta 45 m/s. Compatible con módulos solares de celdas de 182 mm y 210 mm, cada seguidor puede alojar hasta 120 módulos y es configurable para tensiones de sistema de 1000 V o 1500 V.

El sistema de seguimiento inteligente ajusta el ángulo de inclinación (hasta ±45°) en tiempo real utilizando datos del terreno y del clima, mientras que un sistema de monitoreo independiente garantiza la fiabilidad operativa y la rápida detección de fallas. Construido con acero galvanizado por inmersión en caliente y recubierto de Zn-Al-Mg (espesor de recubrimiento ≥65 μm), el rastreador ofrece resistencia a la corrosión a largo plazo y está disponible con cimentación de PHC, cimentación in situ o cimentación con pilotes de acero.

Ya sea que se implemente en plantas de energía solar o en grandes instalaciones comerciales, este sistema proporciona un equilibrio óptimo entre rendimiento, durabilidad y facilidad de mantenimiento.

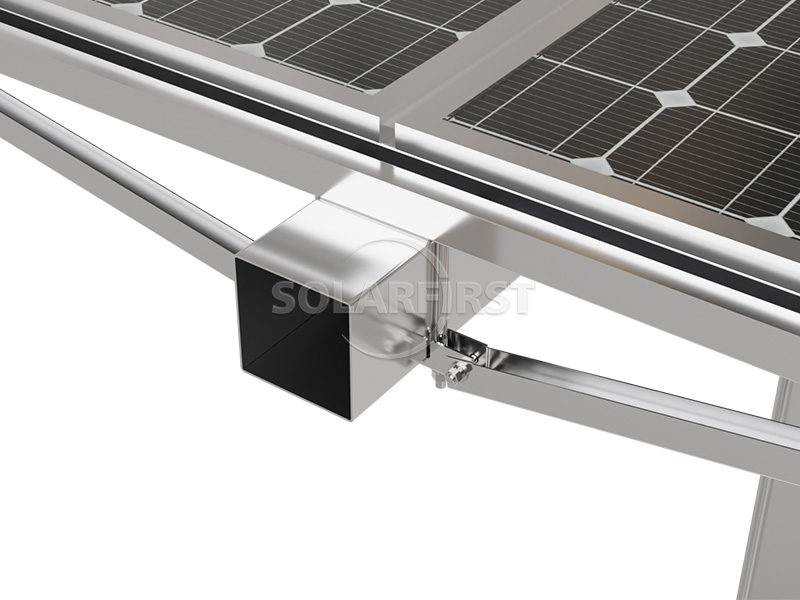

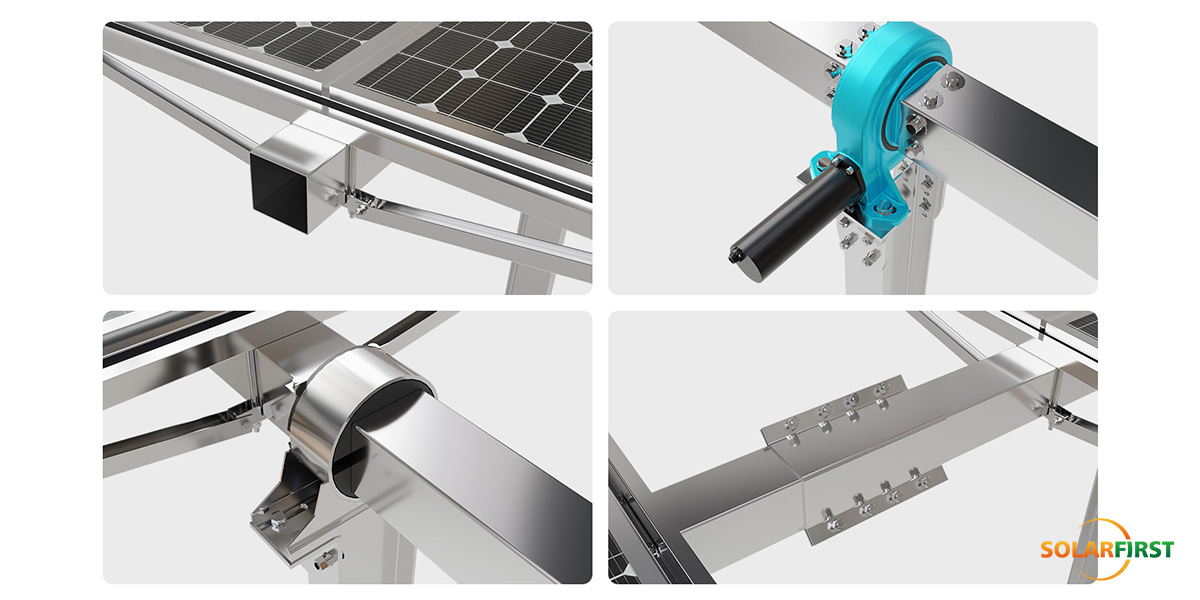

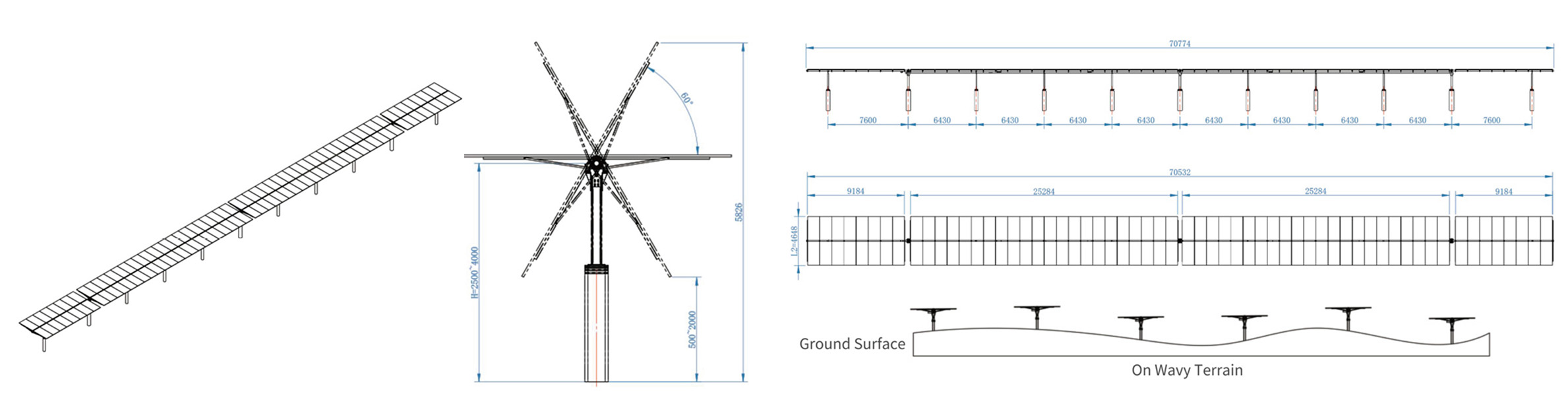

02 Diagrama esquemático de accesorios

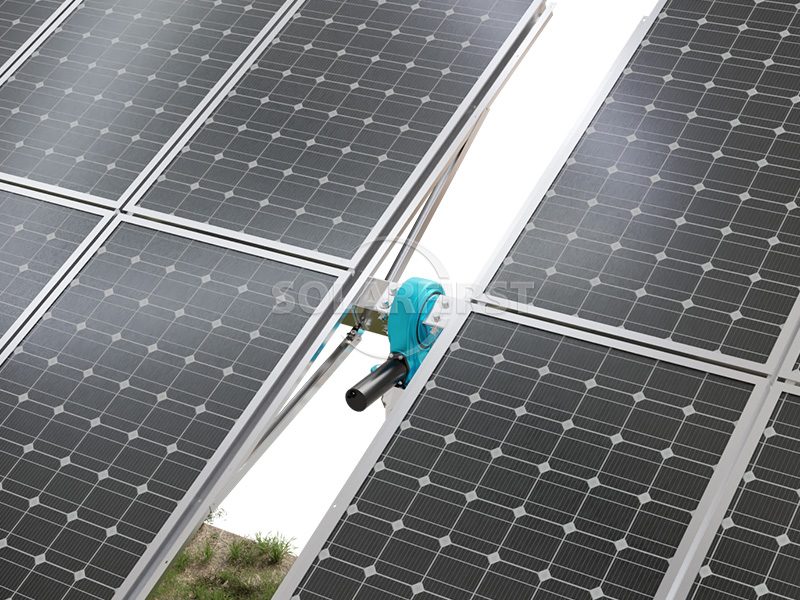

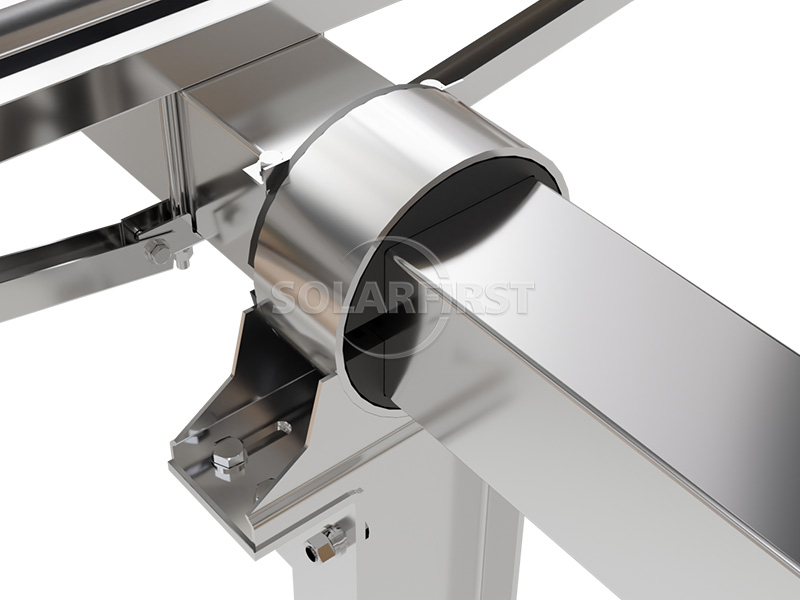

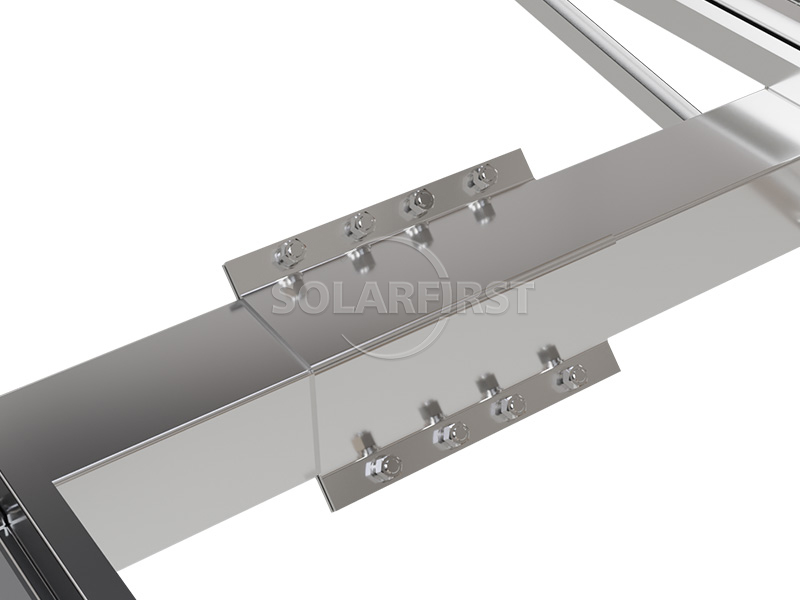

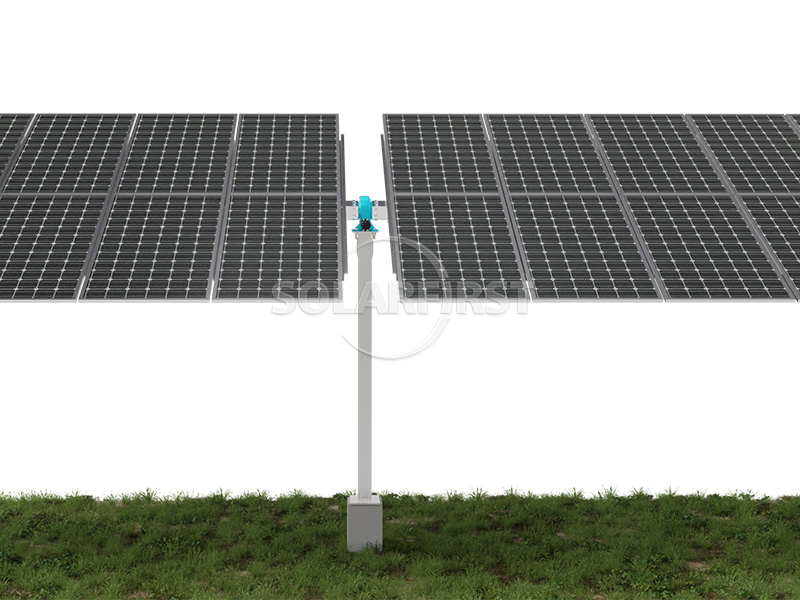

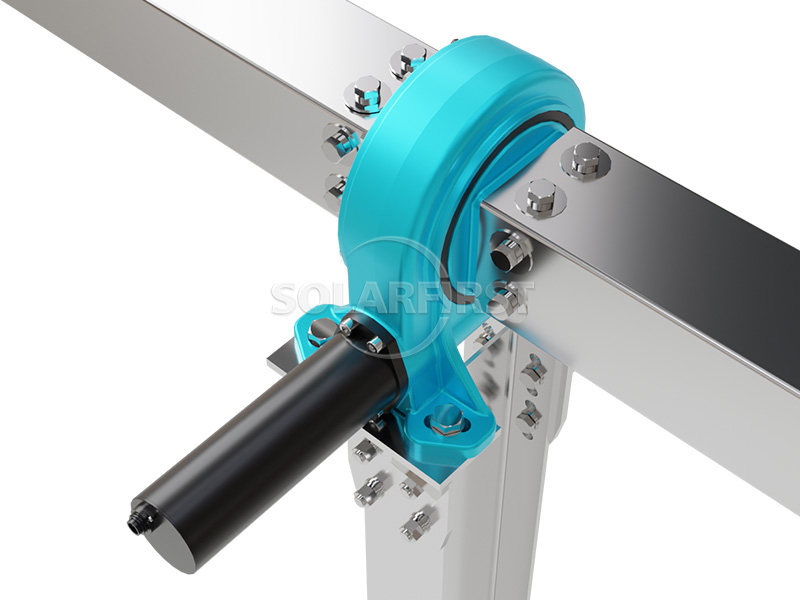

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

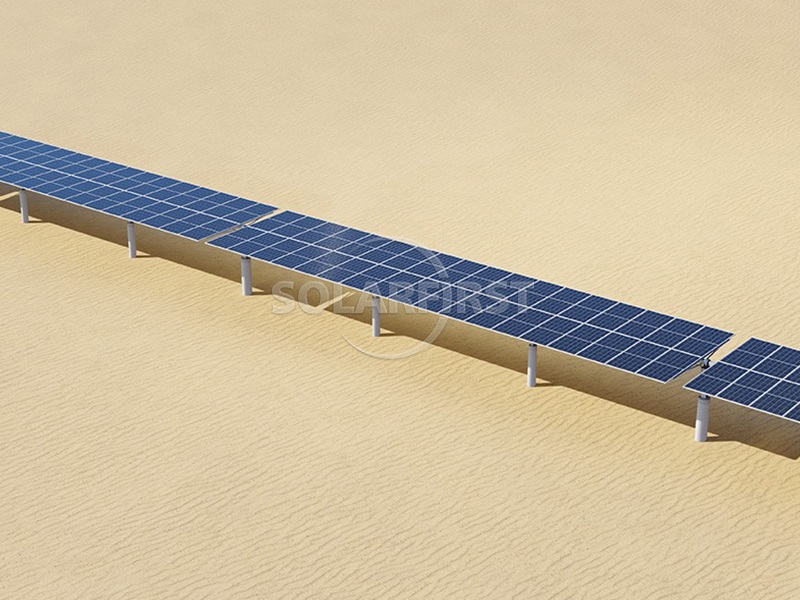

✔ Desiertos y tierras marginales: Sistemas aplicables: Sistemas de seguimiento de un solo eje y de dos ejes

✔ Pendientes y terrenos ondulados: Sistemas aplicables: Sistemas inclinados de un solo eje/sistemas adaptativos de doble eje

✔ Sistemas fotovoltaicos en azoteas y suministro de energía a comunidades: Sistemas aplicables: Sistemas de eje único plano de servicio ligero/sistemas de eje doble de tamaño pequeño

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

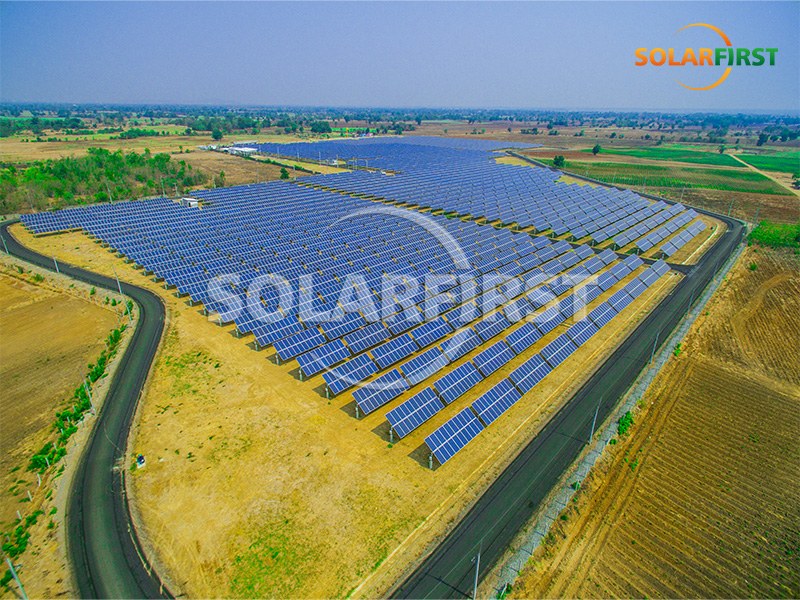

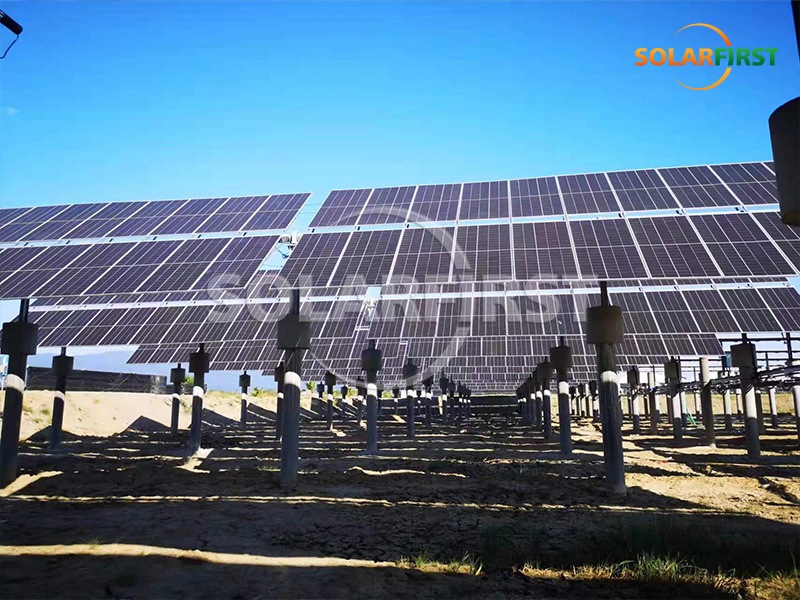

Caso de proyecto 09
