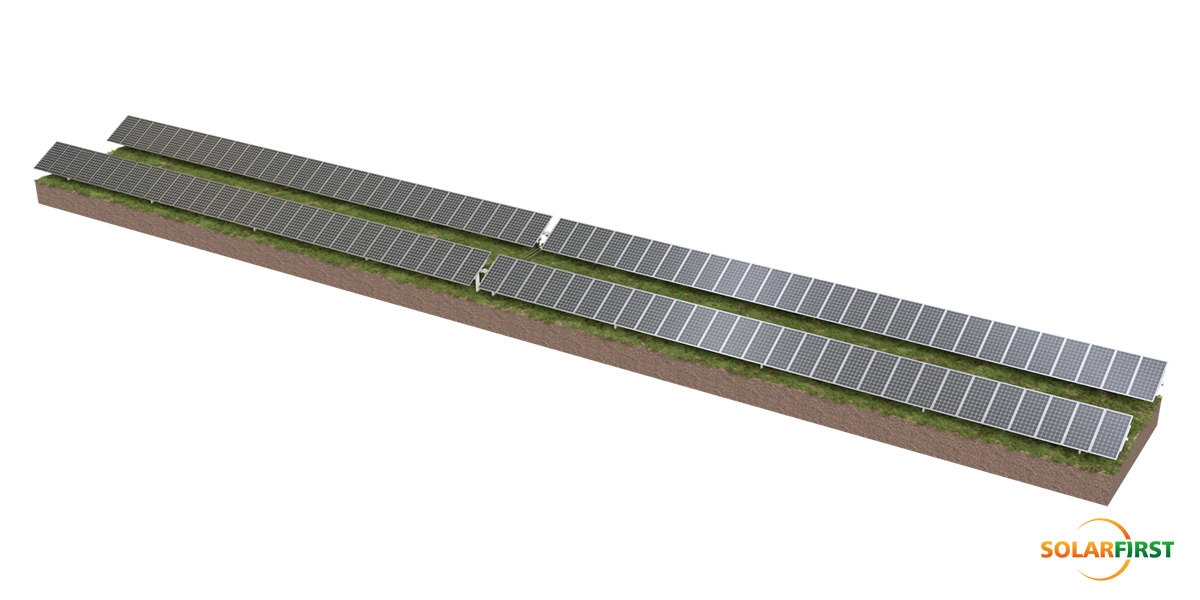

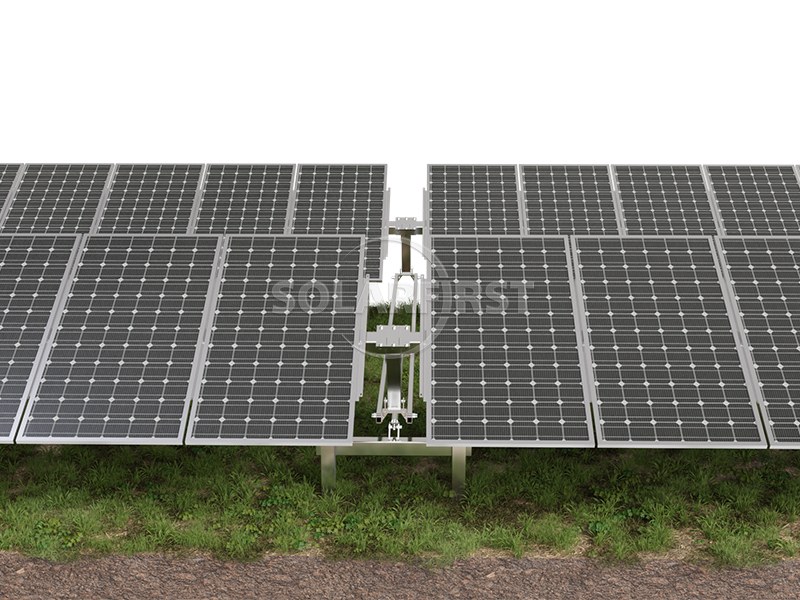

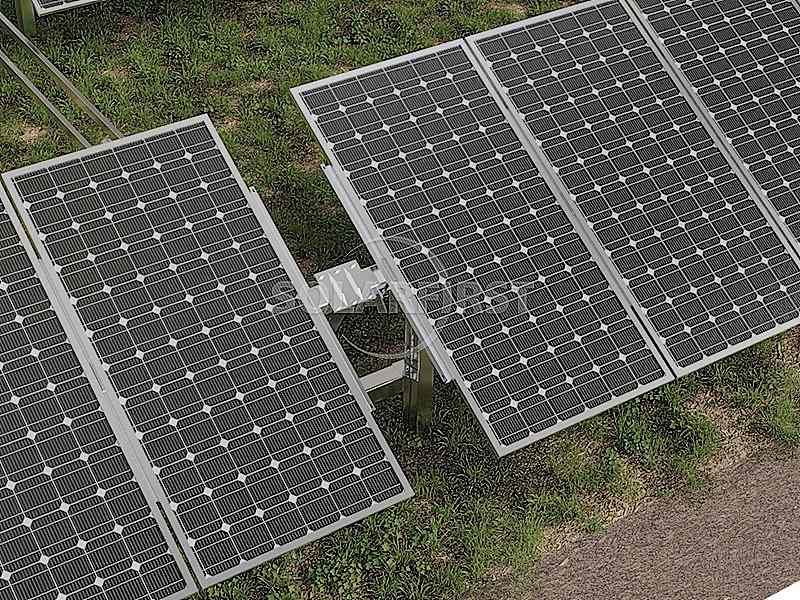

Sistema de seguimiento solar de un solo eje conectado de la serie Horizon S

01 Descripción del producto

El sistema de seguimiento solar de un solo eje conectado Horizon S Series está diseñado para maximizar la producción de energía mediante la alineación continua de los paneles solares con la trayectoria del sol a lo largo del día. Diseñado para plantas de energía solar a gran escala e instalaciones comerciales, este sistema combina alta capacidad, seguimiento inteligente y una construcción robusta para ofrecer un rendimiento superior en diversos terrenos y condiciones climáticas.

Con un innovador diseño conectado, cada dos seguidores admite hasta 120 módulos (cuatro cadenas), optimizando el uso del espacio y reduciendo los costos de balance del sistema. El seguidor es compatible con módulos solares de celdas de 182 mm/210 mm y funciona eficientemente en configuraciones de sistema de 1000 V/1500 V. Su tecnología de seguimiento inteligente ajusta el ángulo de inclinación dentro de un rango de ±50° según datos meteorológicos y del terreno en tiempo real, lo que garantiza una óptima captación de energía.

Diseñado para soportar entornos extremos, el sistema incorpora amortiguadores para minimizar la resonancia y mejorar la estabilidad. Su exclusivo diseño estructural y rigurosas pruebas en túnel de viento le permiten soportar velocidades de viento de hasta 45 m/s. Fabricado con acero galvanizado por inmersión en caliente o con recubrimiento de Zn-Al-Mg (espesor medio del recubrimiento ≥65 μm), ofrece una resistencia superior a la corrosión y una larga durabilidad. El sistema admite diversos tipos de cimentación, como cimentación de hormigón prefabricado (PHC), cimentación in situ y pilotes de acero, lo que proporciona flexibilidad para diversas obras.

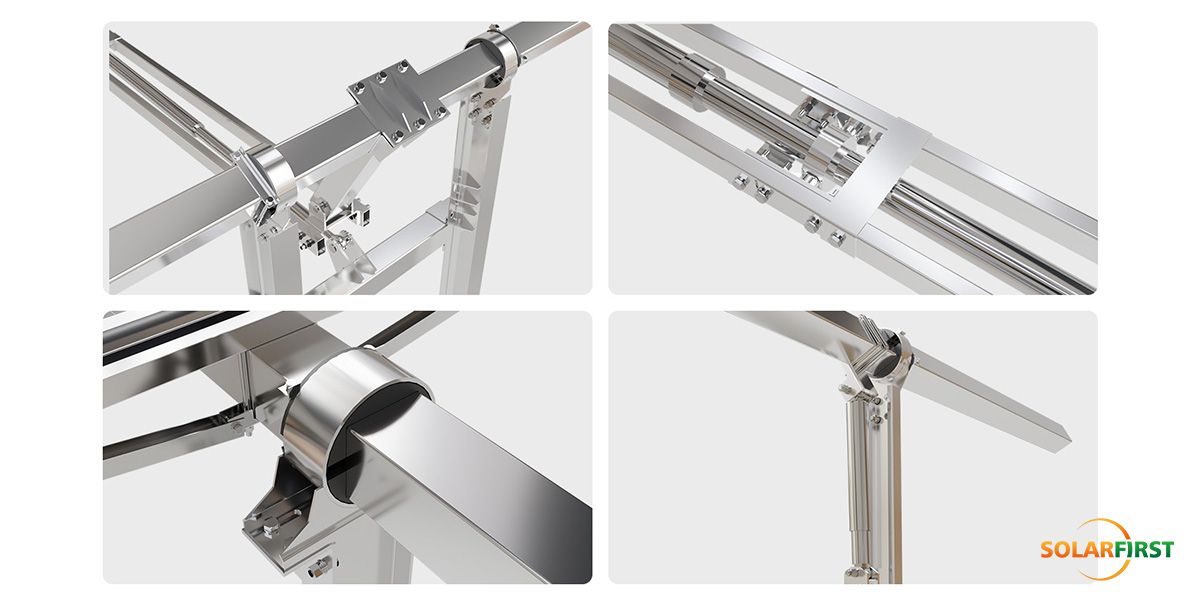

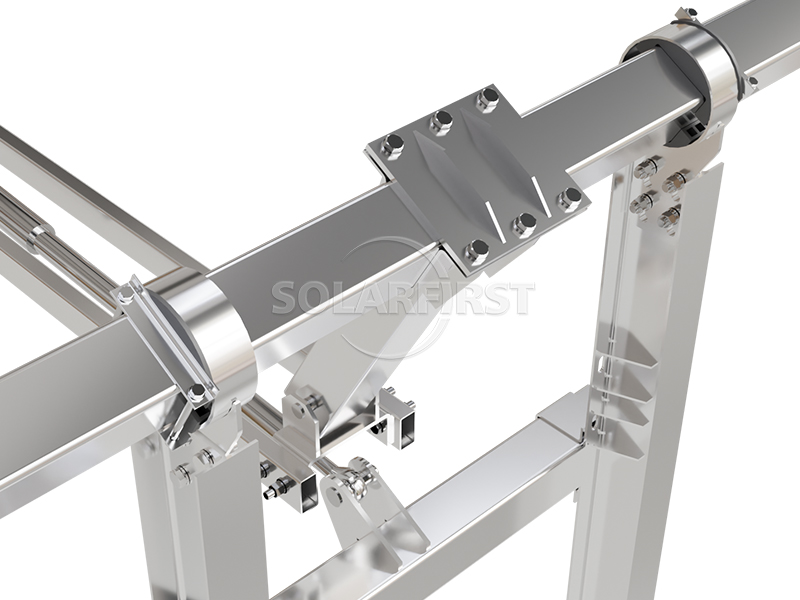

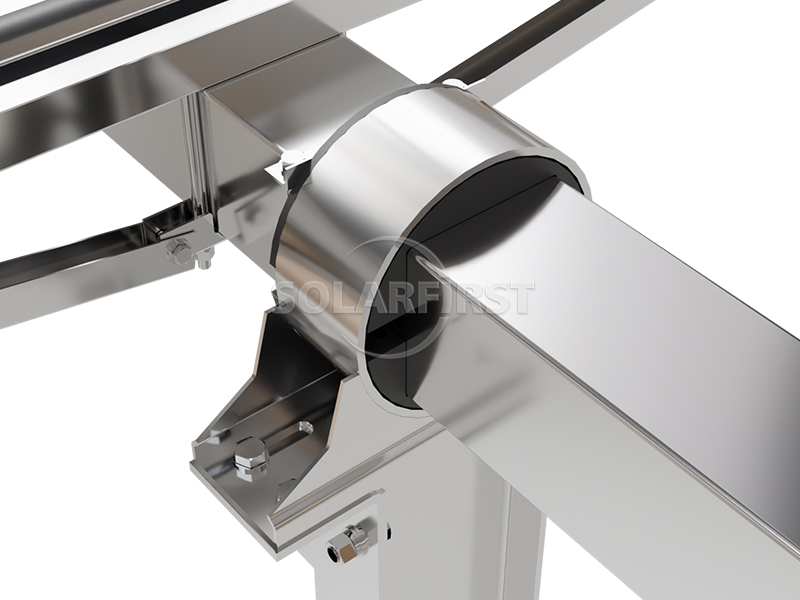

02 Diagrama esquemático de accesorios

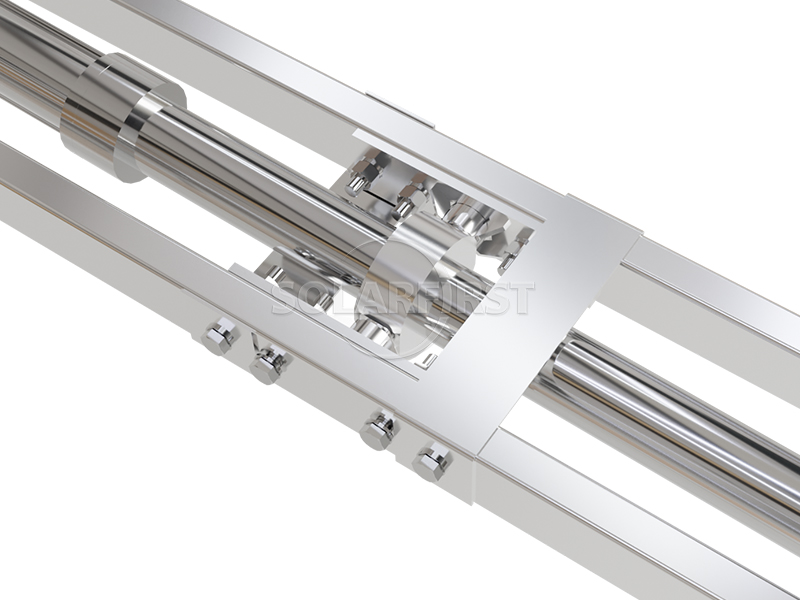

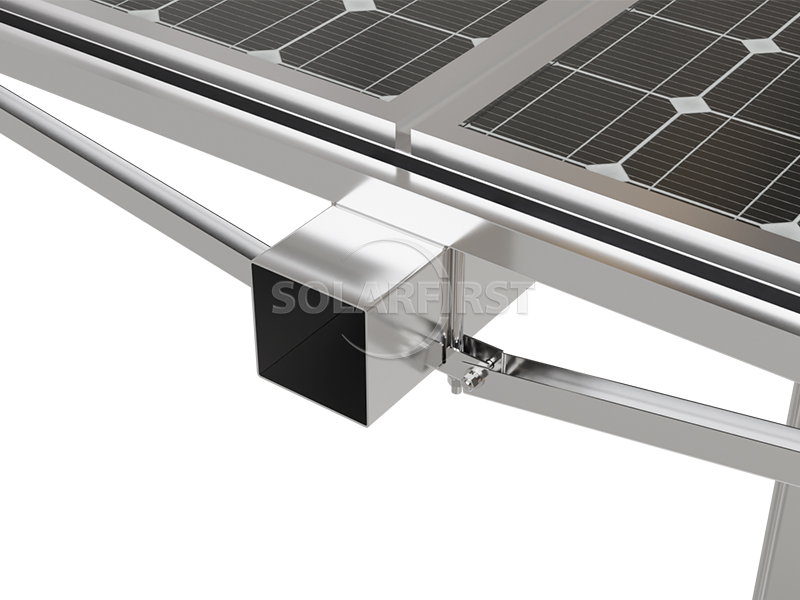

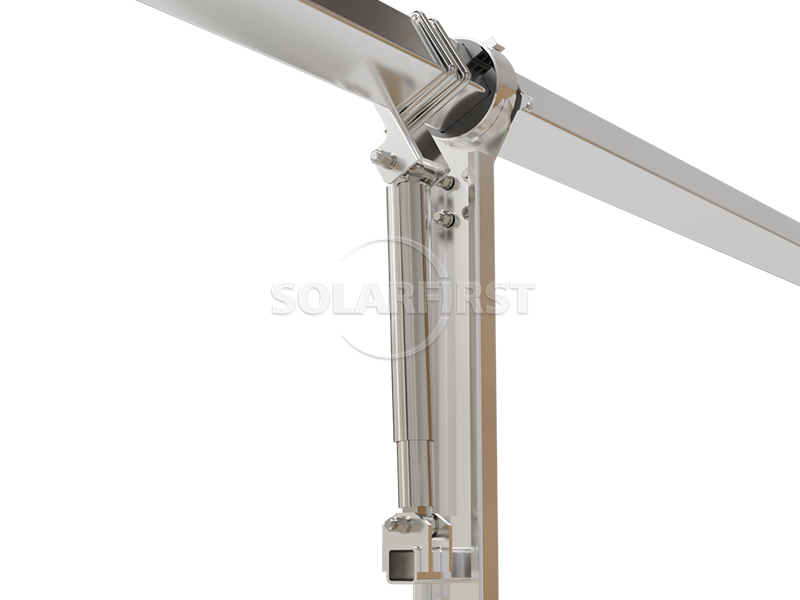

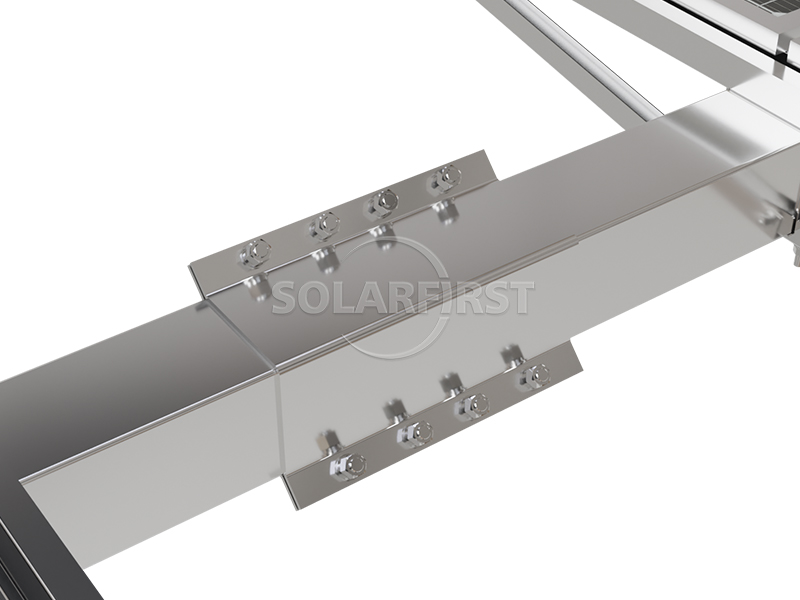

03 Componentes del producto

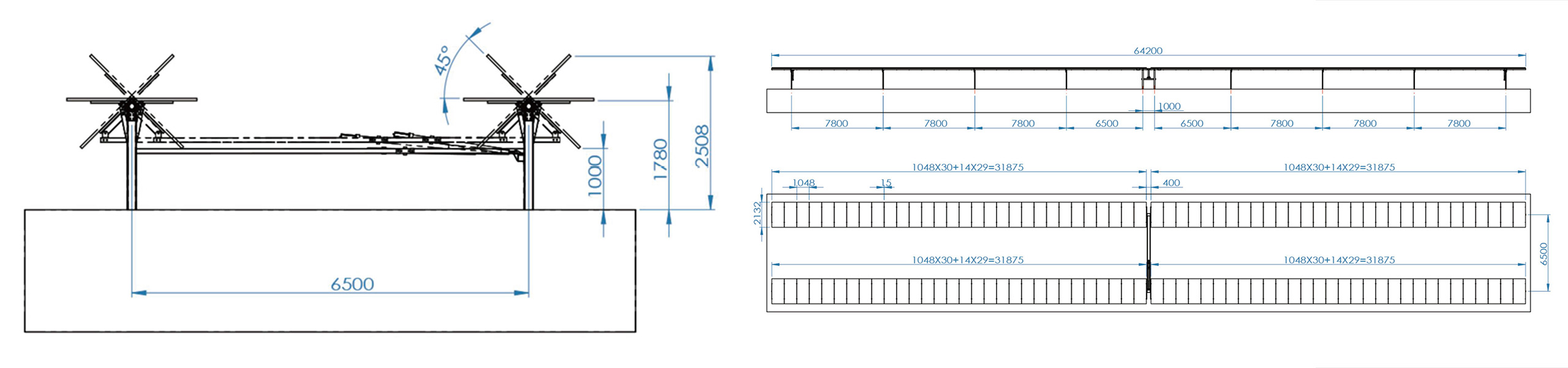

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

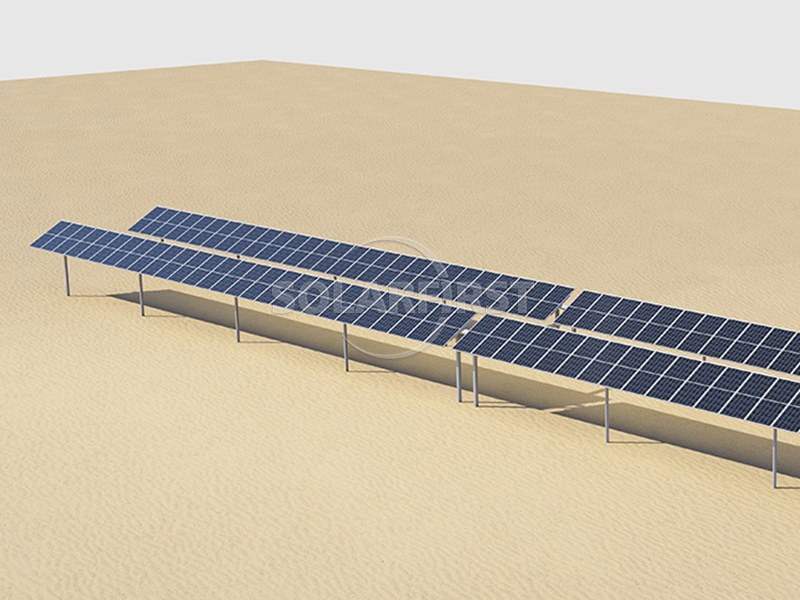

✔ Desiertos y tierras marginales: Sistemas aplicables: Sistemas de seguimiento de un solo eje y de dos ejes

✔ Pendientes y terrenos ondulados: Sistemas aplicables: Sistemas inclinados de un solo eje/sistemas adaptativos de doble eje

✔ Sistemas fotovoltaicos en azoteas y suministro de energía a comunidades: Sistemas aplicables: Sistemas de eje único plano de servicio ligero/sistemas de eje doble de tamaño pequeño

06 Servicios técnicos profesionales

▶ Diseño de esquemas y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

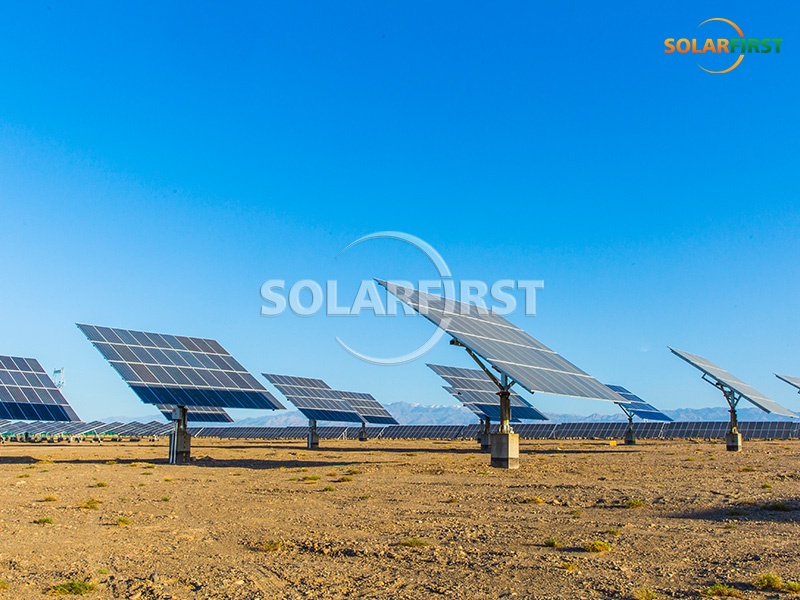

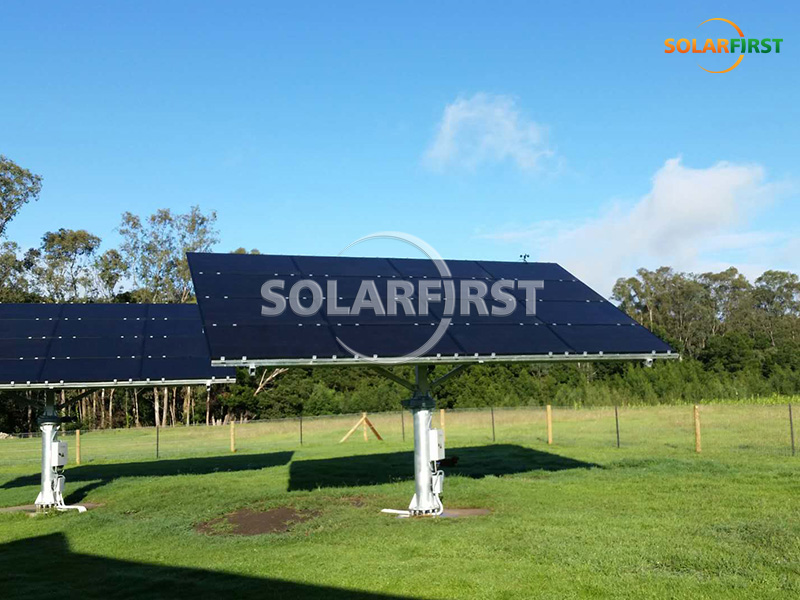

Caso de proyecto 09
