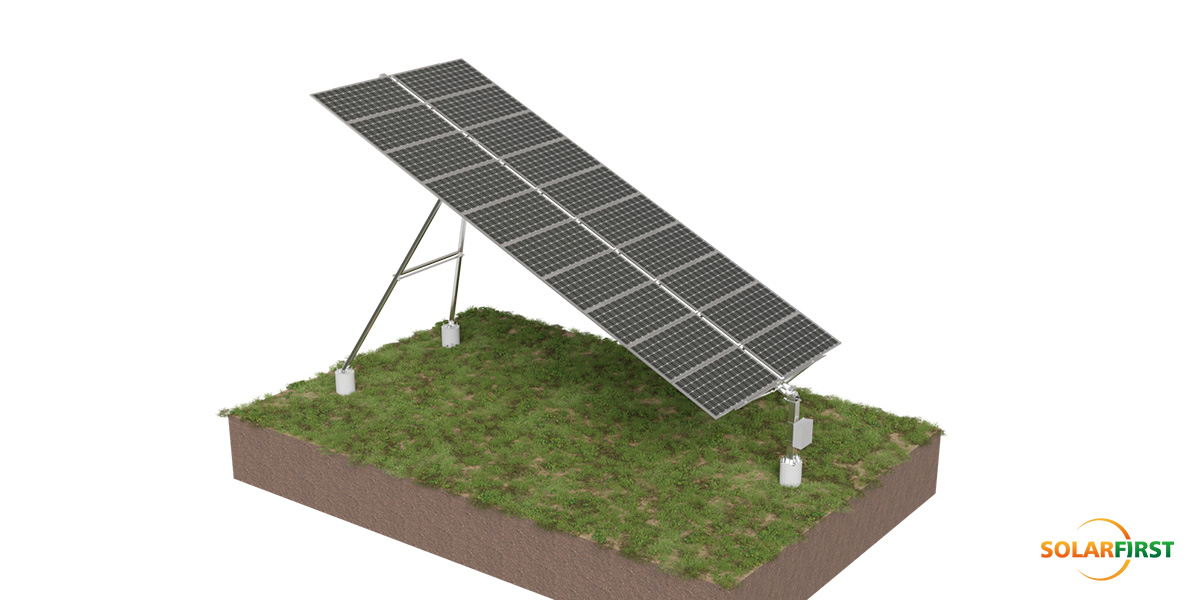

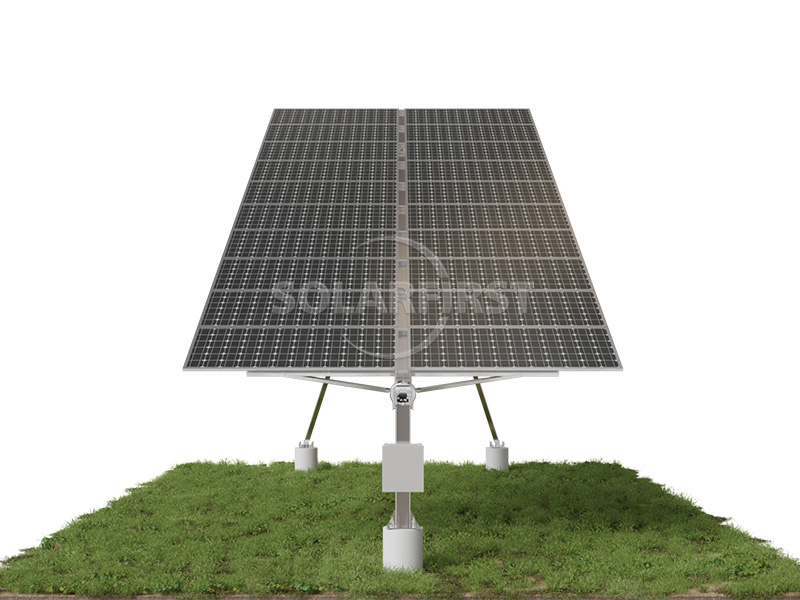

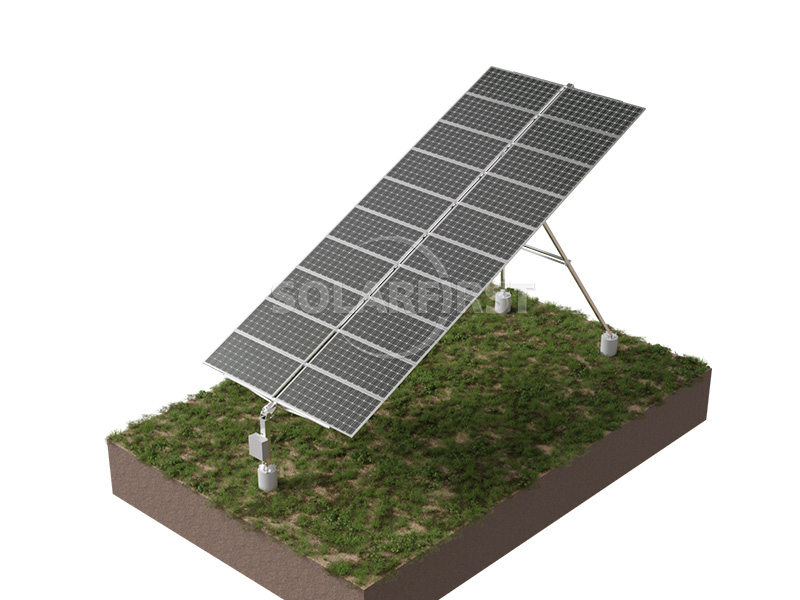

Sistema de seguimiento solar de un solo eje inclinado de la serie Tilt

01 Descripción del producto

El seguidor solar de un solo eje inclinado de la serie Tilt está diseñado para plantas de energía solar a gran escala, especialmente en regiones de latitudes altas, y ofrece un equilibrio óptimo entre rendimiento energético y robustez estructural. Este sistema presenta un diseño de un solo eje inclinado que gira entre planos horizontales y verticales, maximizando la exposición solar a la vez que mantiene un perfil de viento bajo y una distancia al suelo reducida para mayor seguridad y eficiencia del espacio.

Construido con una estructura de soporte triangular sencilla pero muy estable, el seguidor garantiza un rendimiento fiable incluso en condiciones ambientales adversas. Su sistema de seguimiento inteligente ajusta automáticamente el ángulo de inclinación (hasta ±45° de acimut y 5–25° de inclinación) en función de los datos meteorológicos y del terreno en tiempo real, lo que aumenta significativamente la producción energética en comparación con los sistemas de inclinación fija. Cada seguidor admite hasta 20 módulos solares y es compatible con configuraciones de sistemas de 1000 V/1500 V.

Fabricado en acero galvanizado por inmersión en caliente o con recubrimiento de Zn-Al-Mg, con un espesor medio de recubrimiento ≥80 μm, el sistema ofrece una excepcional resistencia a la corrosión y una larga durabilidad. Se adapta a diversos tipos de cimentación (PHC, hormigonado in situ o pilotes de acero), lo que permite una instalación flexible en diversos emplazamientos. Con un diseño personalizable que soporta velocidades de viento de hasta 40 m/s, este seguidor combina funcionalidad inteligente con una gran fiabilidad para proyectos solares comerciales y de servicios públicos.

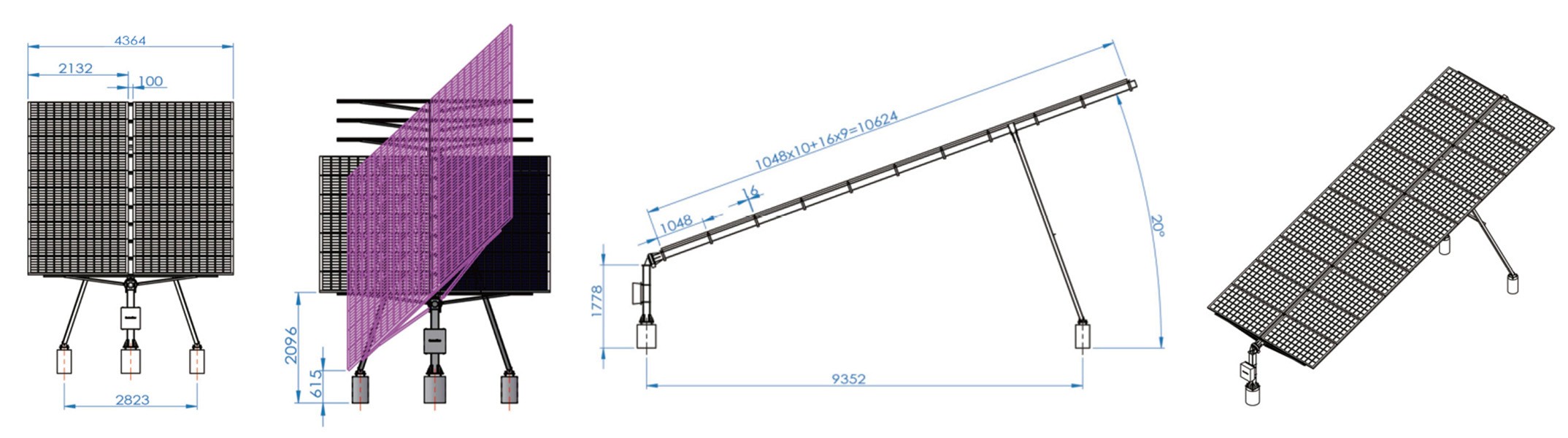

02 Diagrama esquemático de accesorios

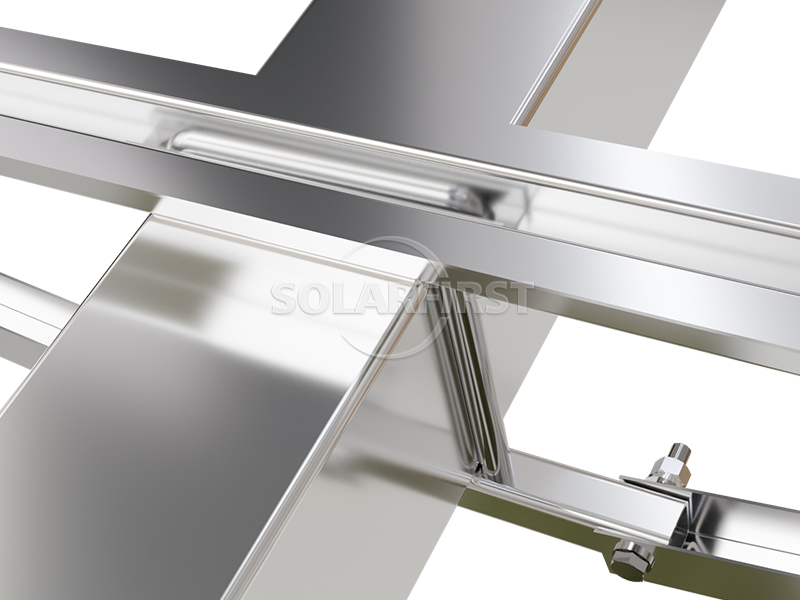

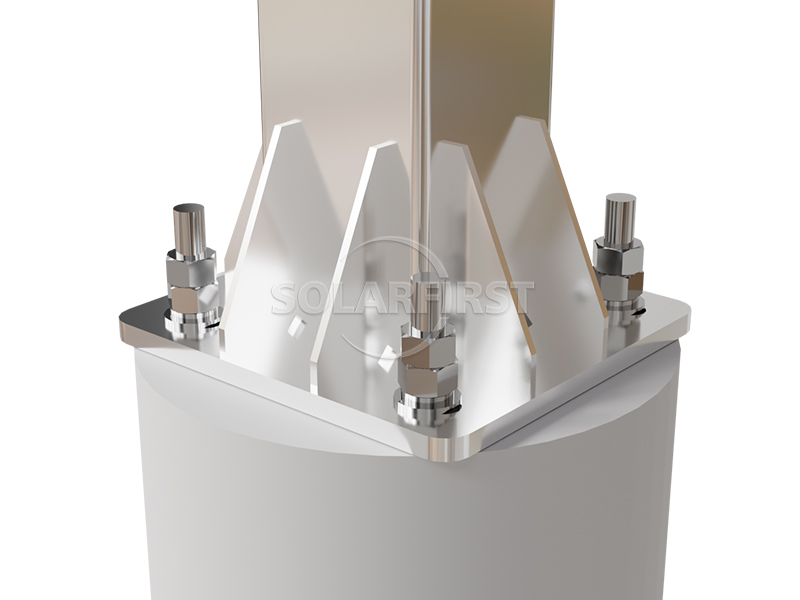

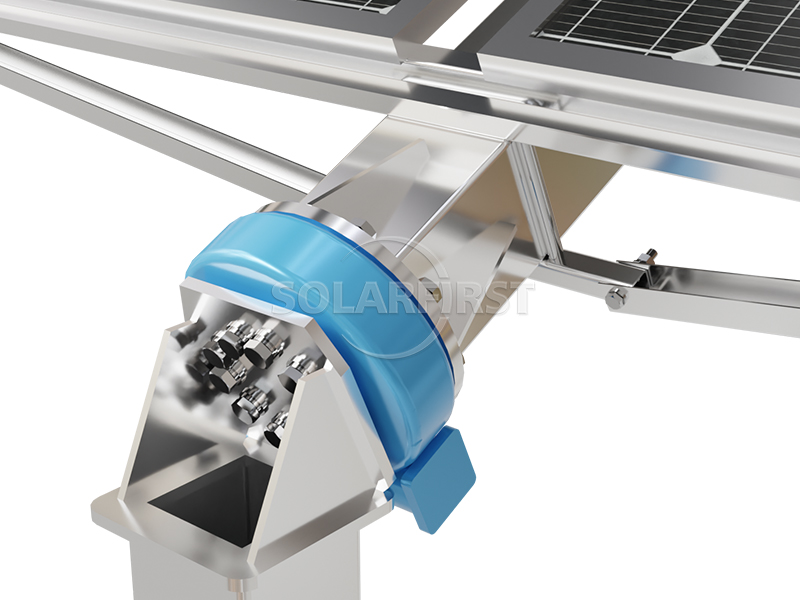

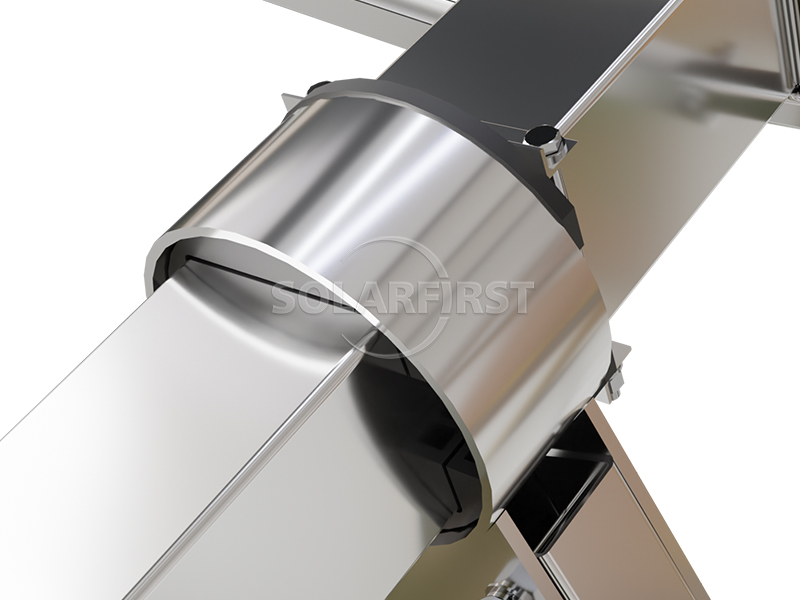

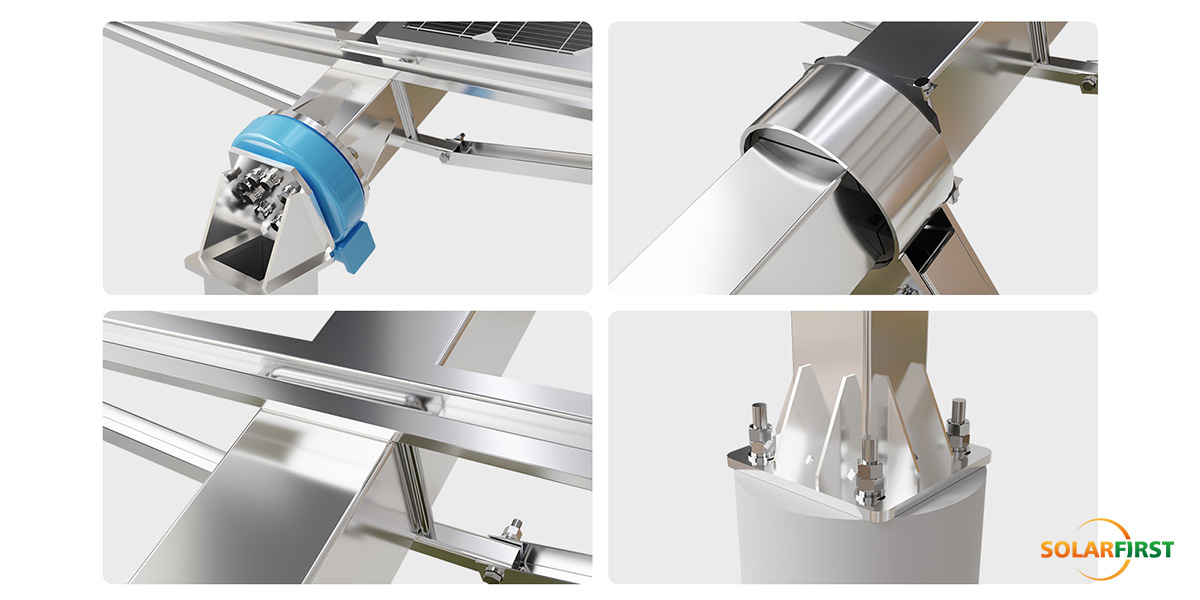

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

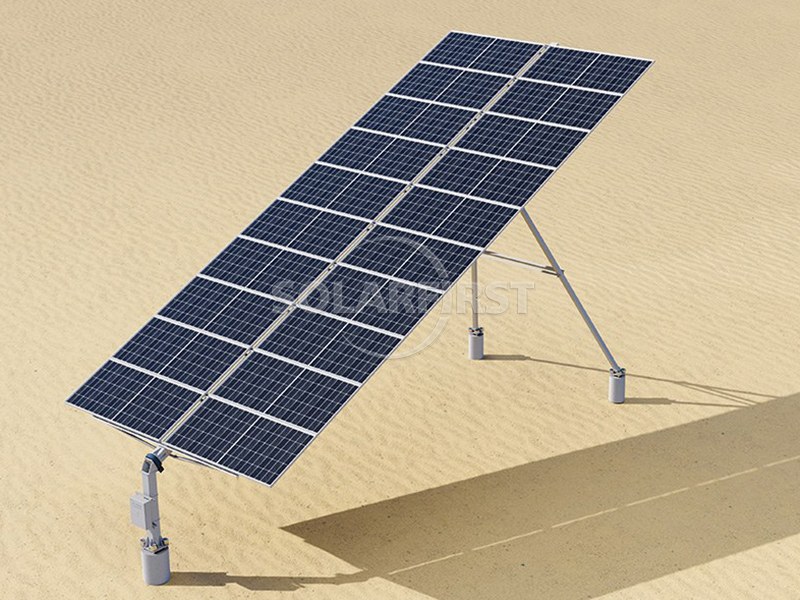

✔ Desiertos y tierras marginales: Sistemas aplicables: Sistemas de seguimiento de un solo eje y de dos ejes

✔ Pendientes y terrenos ondulados: Sistemas aplicables: Sistemas inclinados de un solo eje/sistemas adaptativos de doble eje

✔ Sistemas fotovoltaicos en azoteas y suministro de energía a comunidades: Sistemas aplicables: Sistemas de eje único plano de servicio ligero/sistemas de eje doble de tamaño pequeño

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionar informes de cálculo de carga personalizados (incluido análisis de carga de viento/carga de nieve/fuerza sísmica).

▶ Apoyo a la exploración in situ:

Los ingenieros realizan investigaciones in situ de las condiciones geológicas (capacidad de carga del suelo/pendiente/ambiente corrosivo).

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

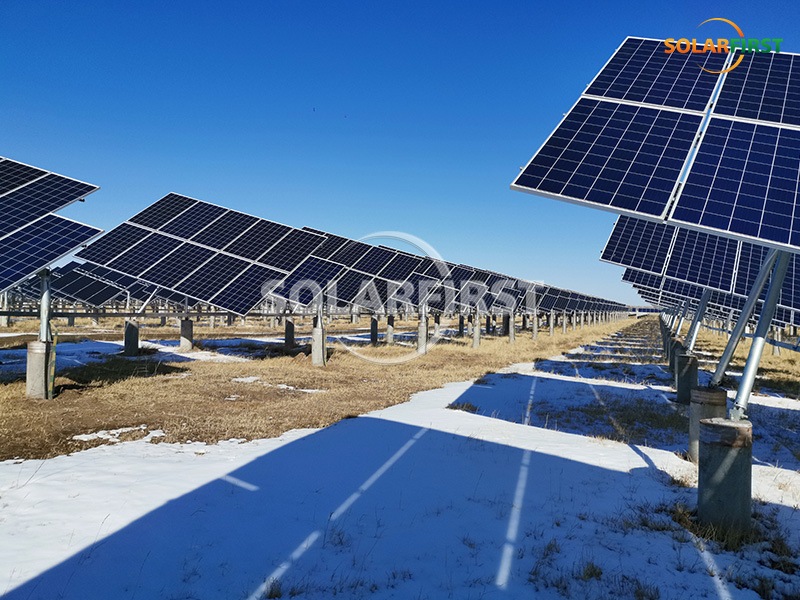

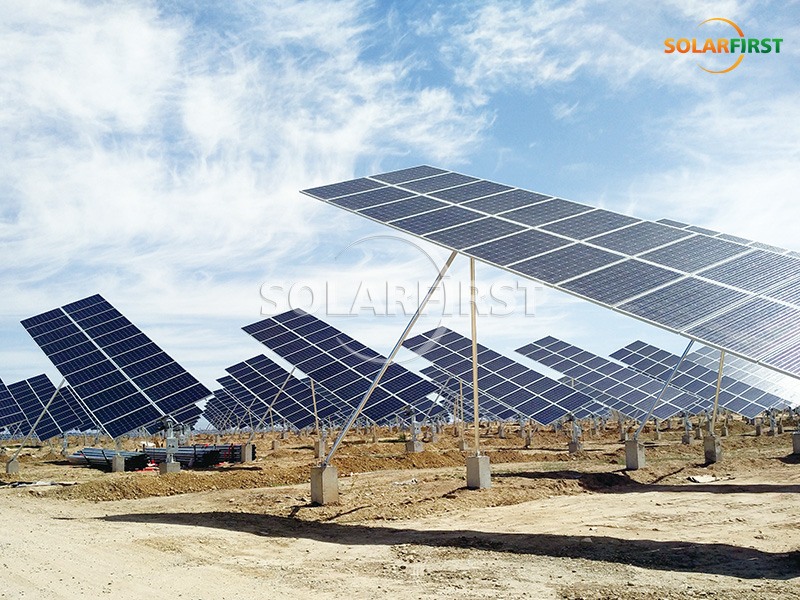

Caso de proyecto 09
