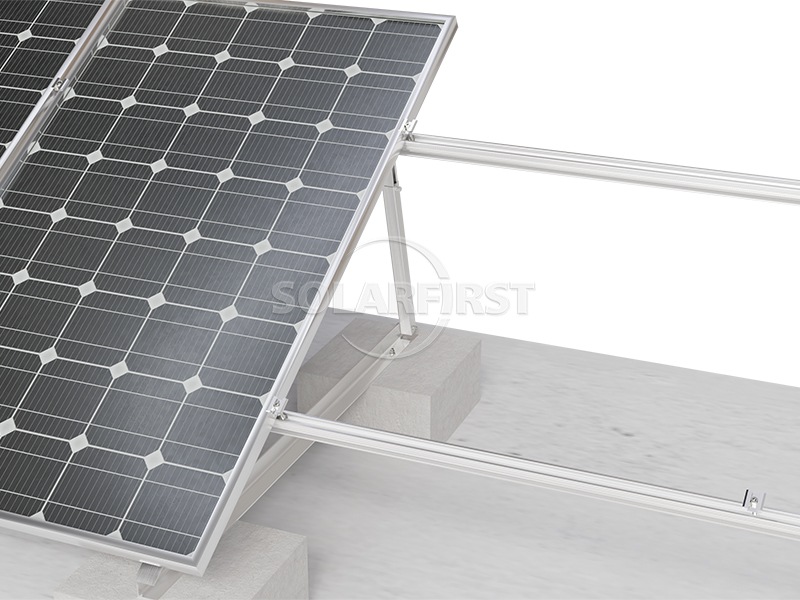

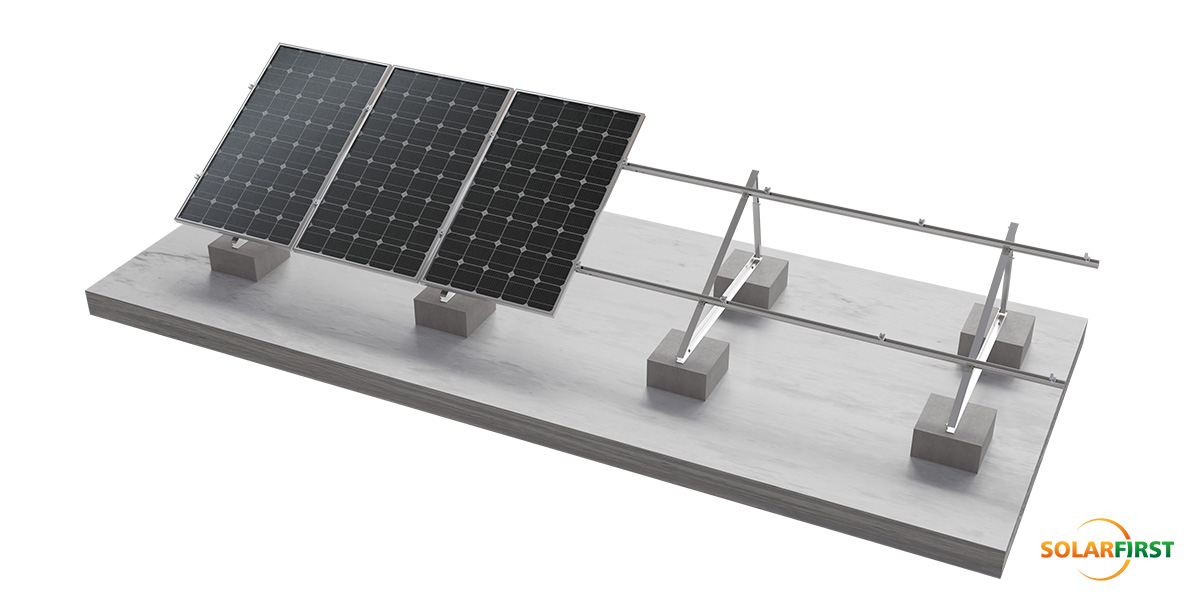

Soporte solar triangular ajustable para techo de hormigón

01 Descripción del producto

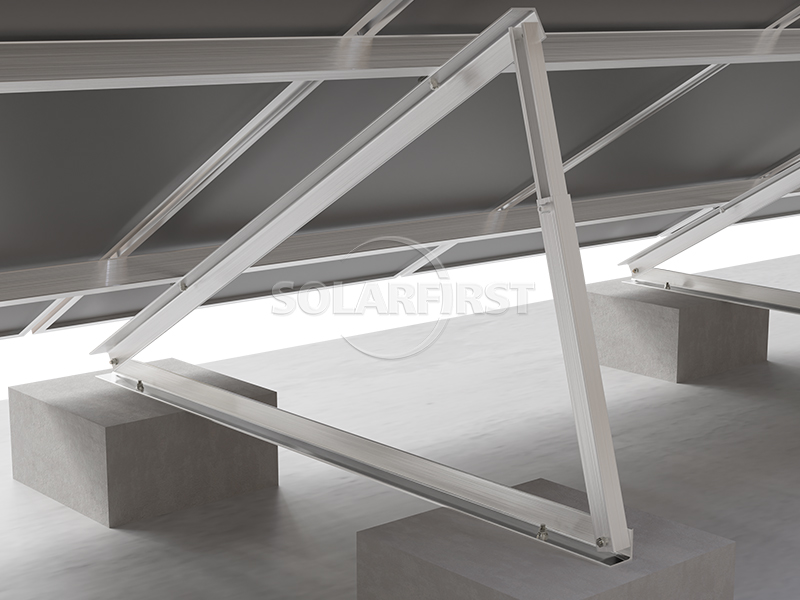

El soporte para techo de hormigón SF, con su innovador soporte triangular ajustable, ofrece una solución de montaje solar no penetrante, versátil y eficiente, tanto para techos planos de hormigón residenciales como comerciales. Su exclusivo diseño triangular garantiza la estabilidad estructural, a la vez que permite una instalación rápida y ajustes de ángulo flexibles entre 5° y 60°, lo que lo hace adaptable a diversos requisitos de proyecto y optimiza la exposición a la luz solar.

Preensamblado en fábrica para minimizar la mano de obra in situ, este sistema incluye soportes triangulares universales y abrazaderas modulares que simplifican el despliegue y reducen el tiempo de instalación. Además de su aplicación en techos, el diseño también es compatible con instalaciones en tierra, lo que proporciona mayor versatilidad para proyectos solares.

Construido en aluminio anodizado AL6005-T5 y acero inoxidable SUS304, el soporte ofrece alta resistencia a la corrosión y durabilidad a largo plazo en condiciones ambientales difíciles, incluidas cargas de viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m².

Ya sea para mejorar la generación de energía en techos planos o terrenos abiertos, este sistema combina funcionalidad ajustable, confiabilidad estructural e instalación rentable para aplicaciones solares modernas.

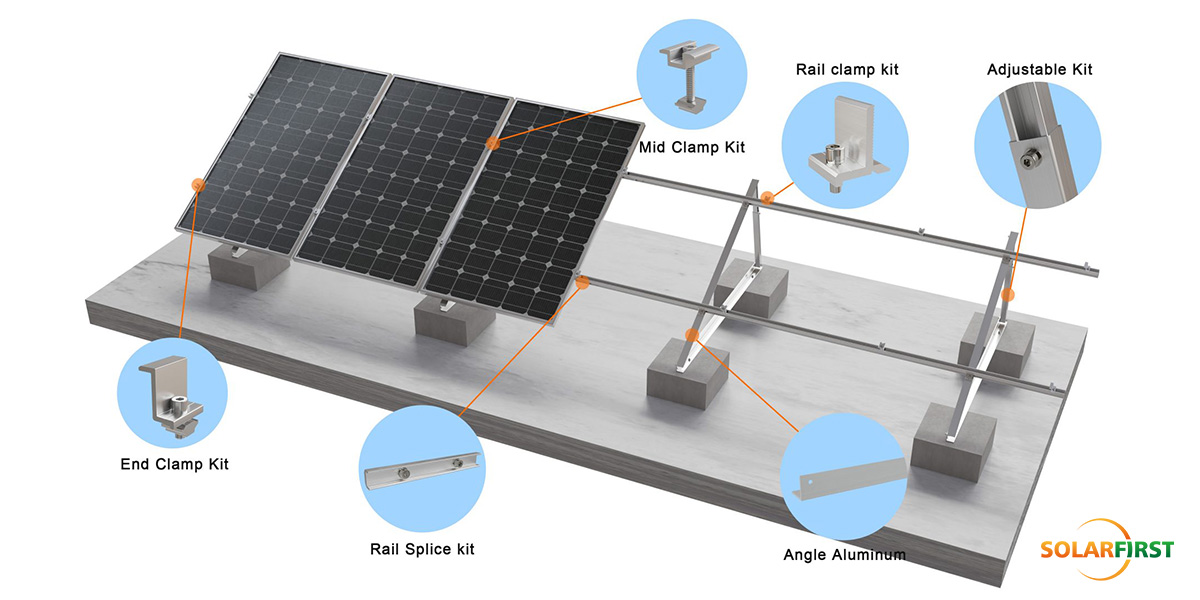

02 Diagrama esquemático de accesorios

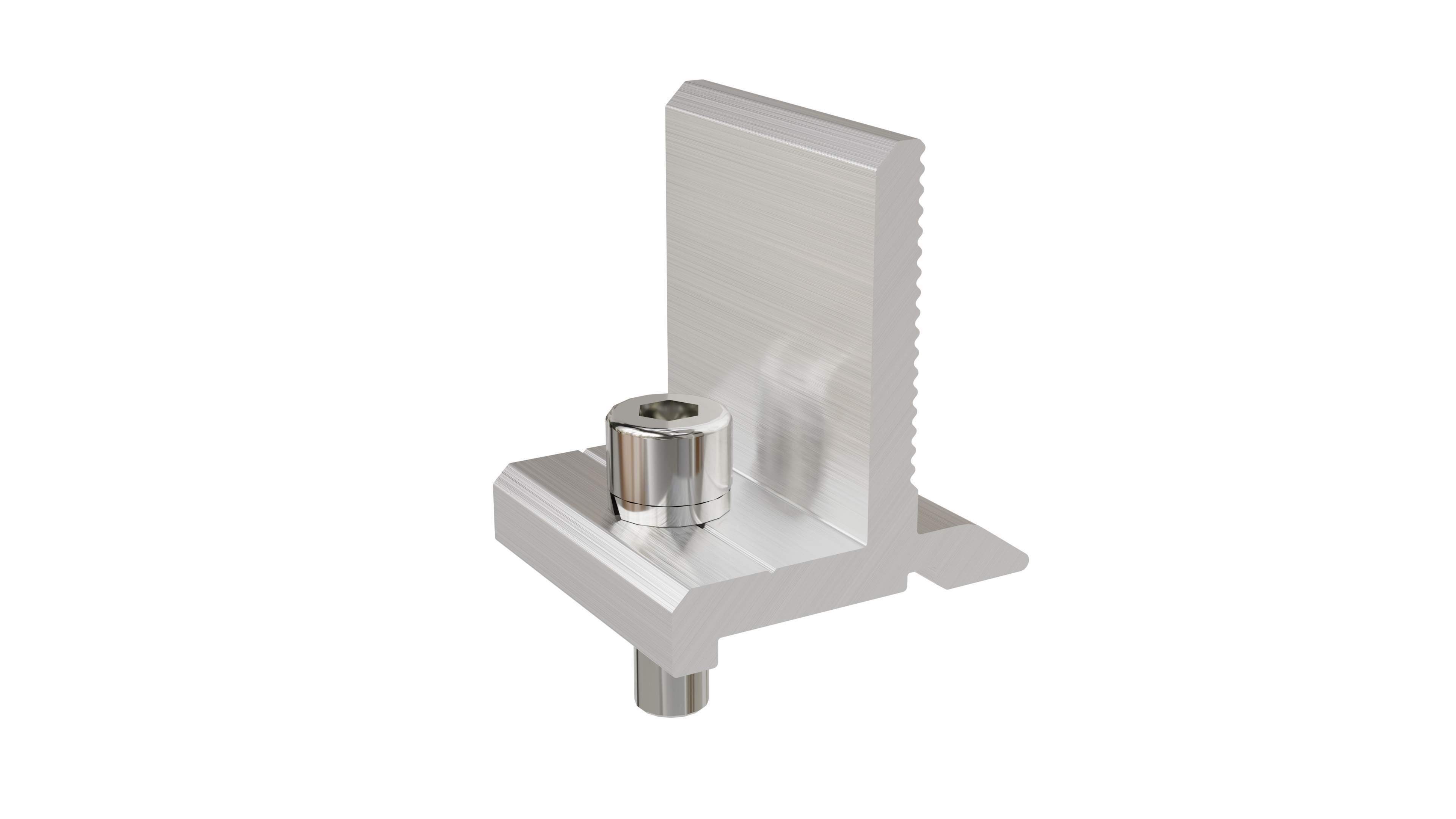

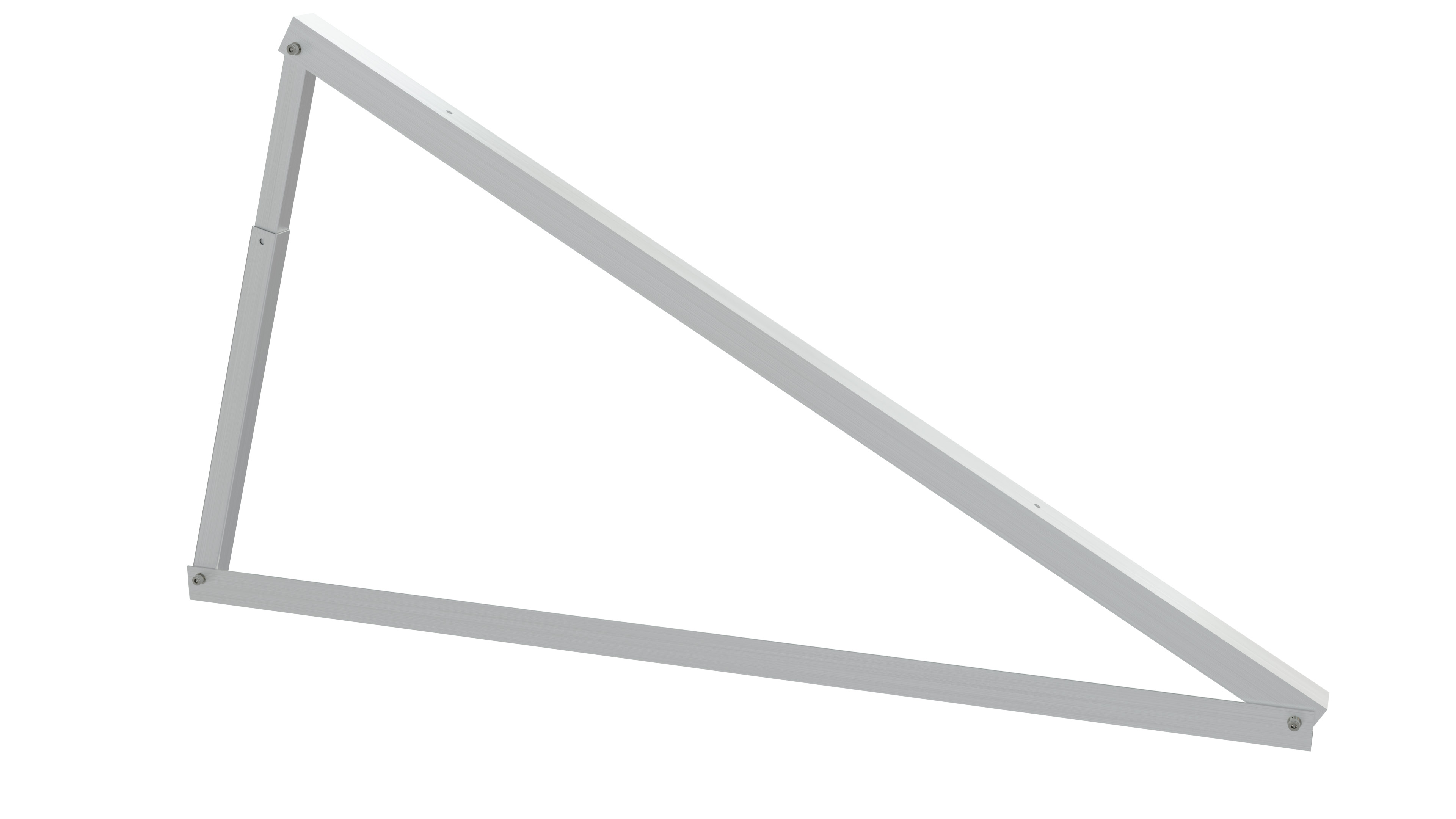

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Techo plano de hormigón residencial fotovoltaico

✔ Edificio comercial con cubierta plana y central eléctrica

✔ Paneles fotovoltaicos distribuidos montados en el suelo

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.

▶ Apoyo a la exploración in situ:

Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.
