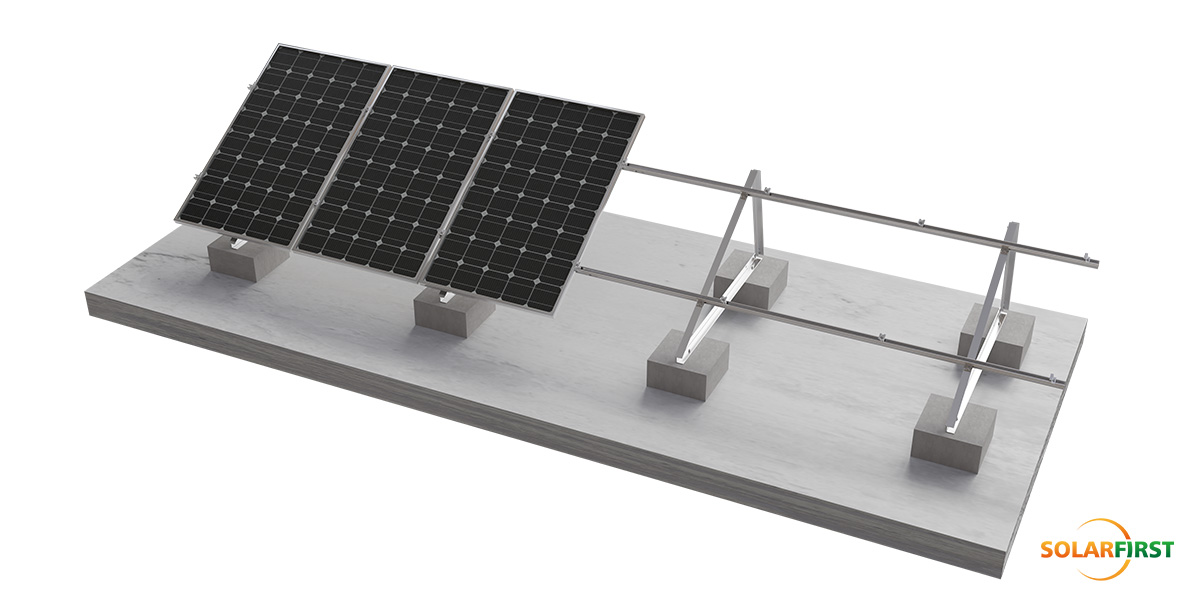

Montaje de techo solar de hormigón con triángulo fijo

01 Descripción del producto

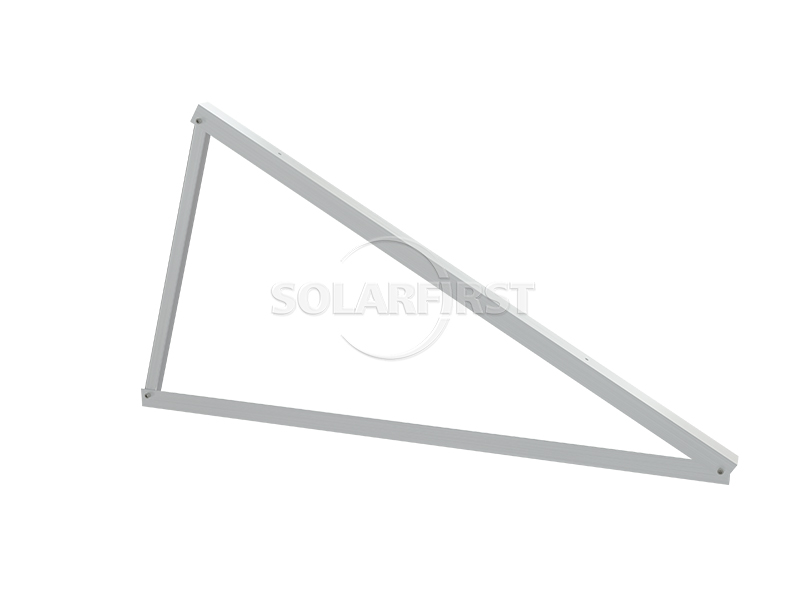

El sistema de montaje solar SF Concrete Roof - Fixed Triangle ofrece un avanzado sistema de montaje solar, diseñado específicamente para techos planos de hormigón. Este innovador sistema de montaje de triángulo fijo con inclinación presenta un diseño triangular único que garantiza la estabilidad estructural y permite una instalación rápida y sin perforaciones.

Como sistema especializado de montaje solar con inclinación triangular, ofrece opciones confiables de inclinación de 5°, 10° o 15° para optimizar la producción de energía. Los soportes triangulares y las abrazaderas modulares del sistema vienen preensamblados de fábrica, lo que reduce significativamente el tiempo de instalación y la mano de obra. Esta solución fija para techos de hormigón con inclinación triangular es totalmente compatible con estructuras de techo de hormigón residenciales y comerciales, además de ser compatible con instalaciones de montaje en suelo cuando sea necesario.

Diseñado para una mayor durabilidad, el sistema soporta vientos de hasta 60 m/s y nieve de 1,4 kN/m². Cumple con las normas internacionales ASCE7-05 y JIS C8955:2017 y está fabricado con aluminio anodizado AL6005-T5 resistente a la corrosión y componentes de acero inoxidable SUS304. Con una garantía de 10 años, este sistema de montaje ofrece una solución rentable y fiable para instalaciones solares en tejados de hormigón.

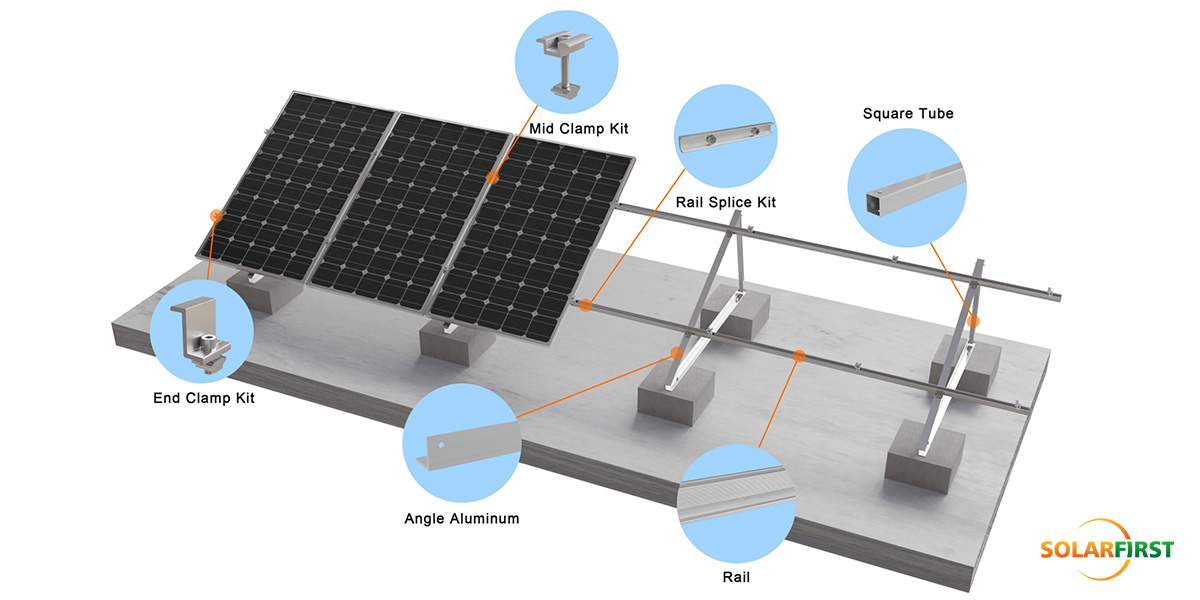

02 Diagrama esquemático de accesorios

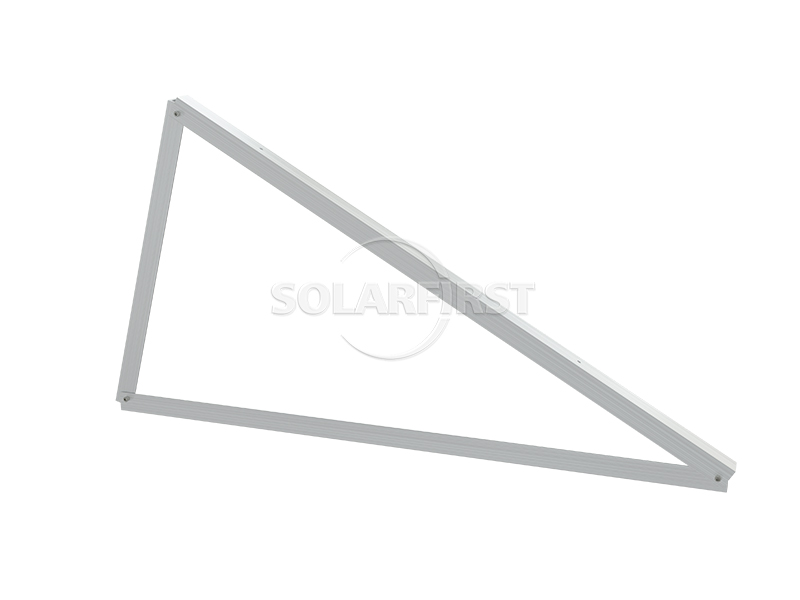

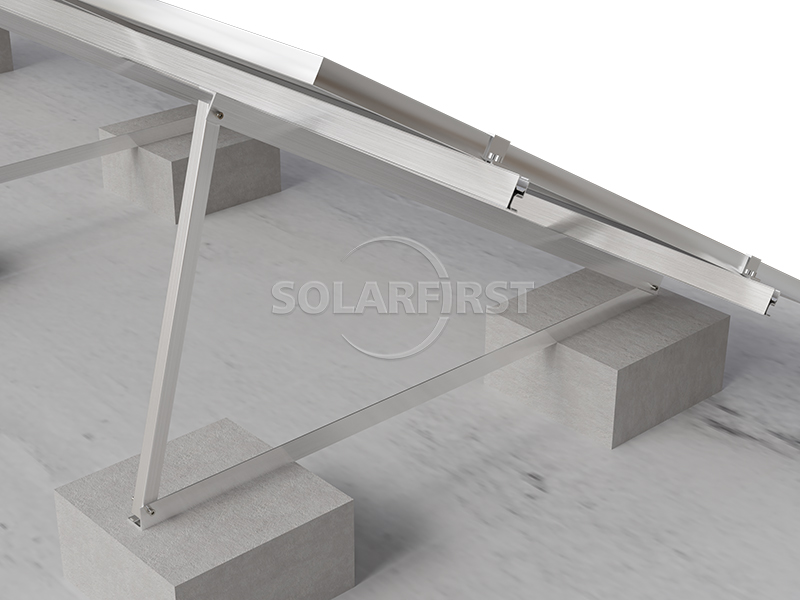

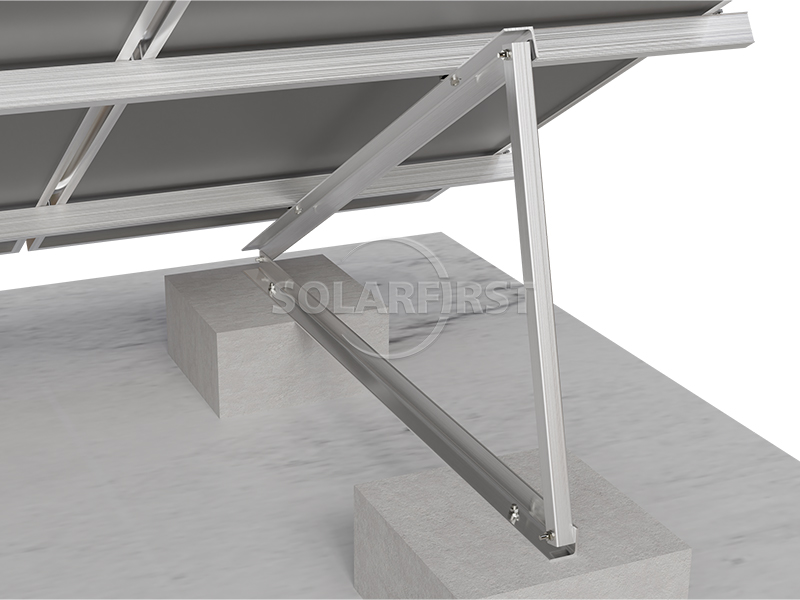

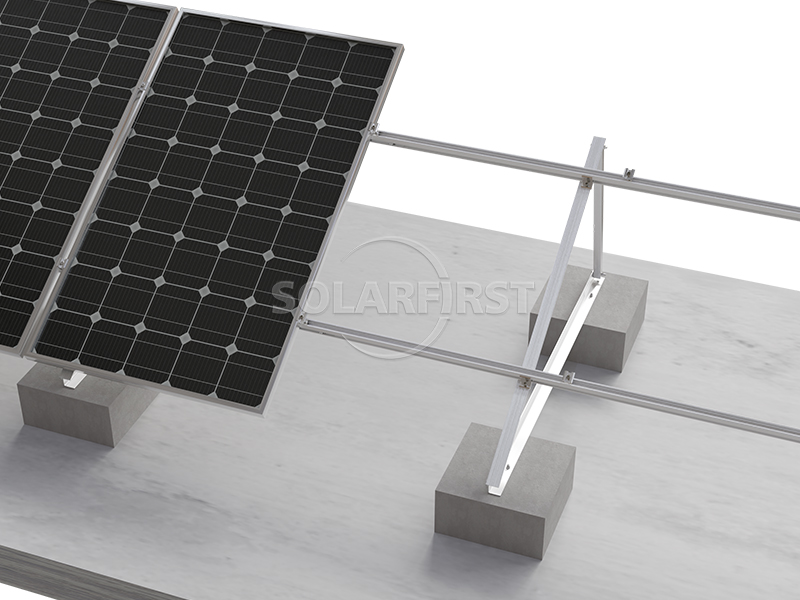

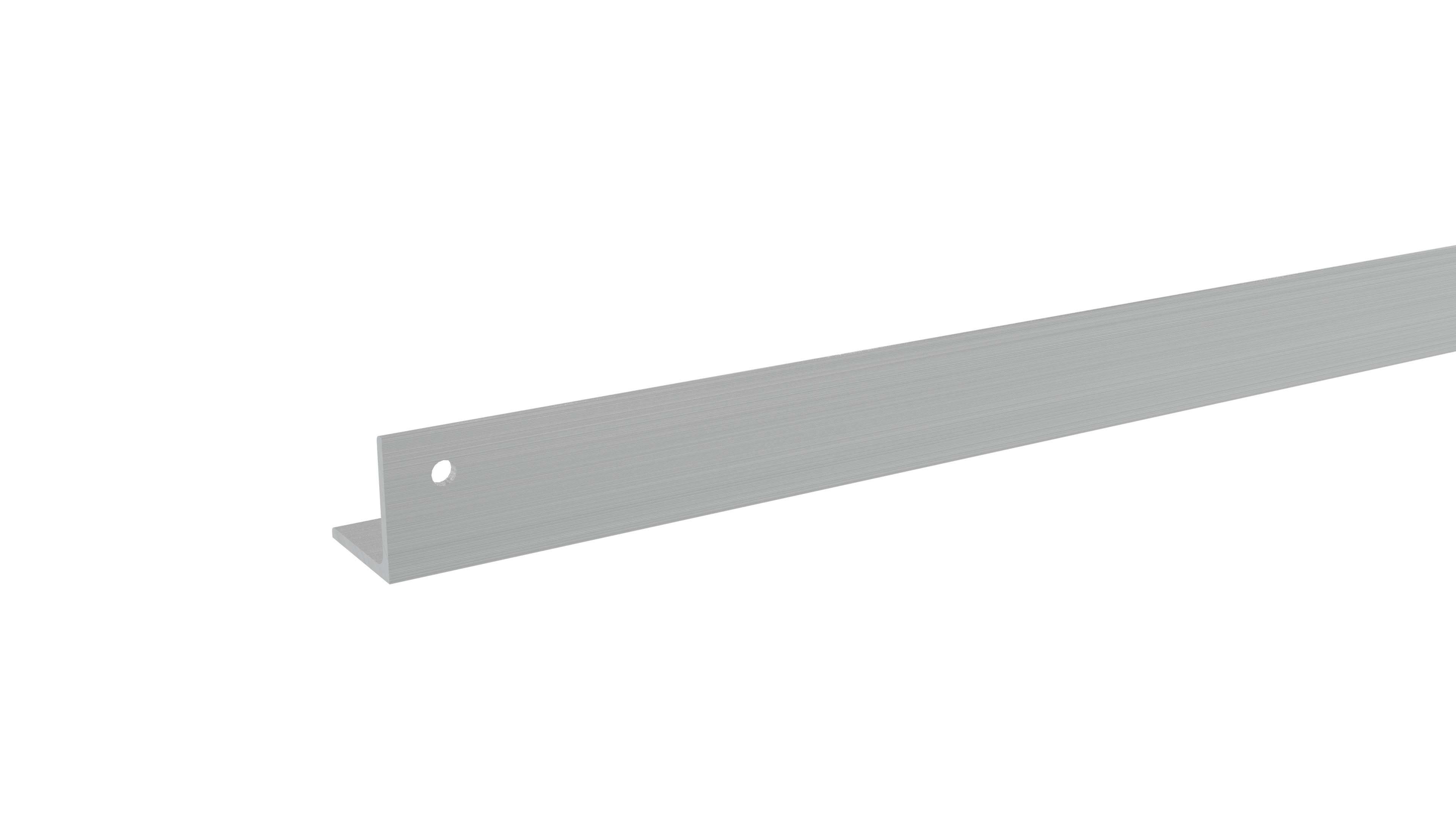

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Techo plano de hormigón residencial

✔ Techo plano de cemento de edificios comerciales

✔ Proyectos de centrales fotovoltaicas en tierra

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.

▶ Apoyo a la exploración in situ:

Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

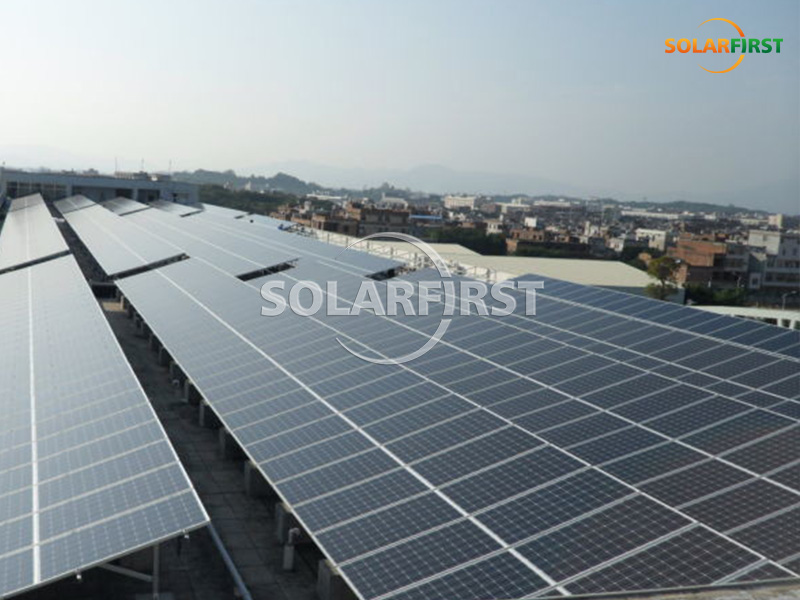

Caso de proyecto 09
