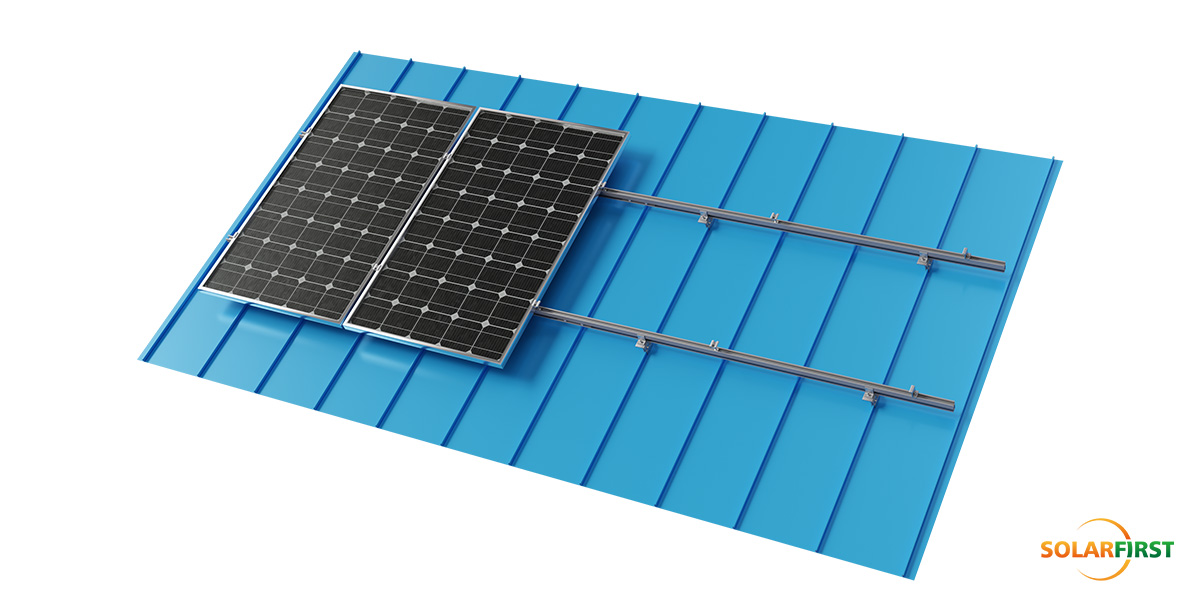

Montaje de techo solar de metal con junta alzada

01 Descripción del producto

El soporte para techos metálicos SF con abrazaderas para techos con junta alzada ofrece una solución especializada para sistemas de techos metálicos con junta alzada y con junta fija. Este sistema de montaje no penetrante ofrece una solución segura que preserva la integridad del techo, a la vez que garantiza una instalación rápida y rentable.

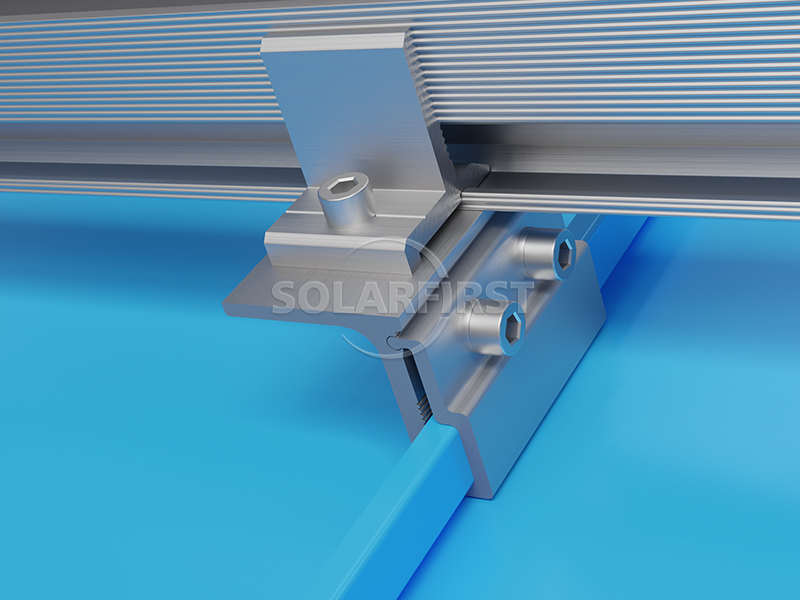

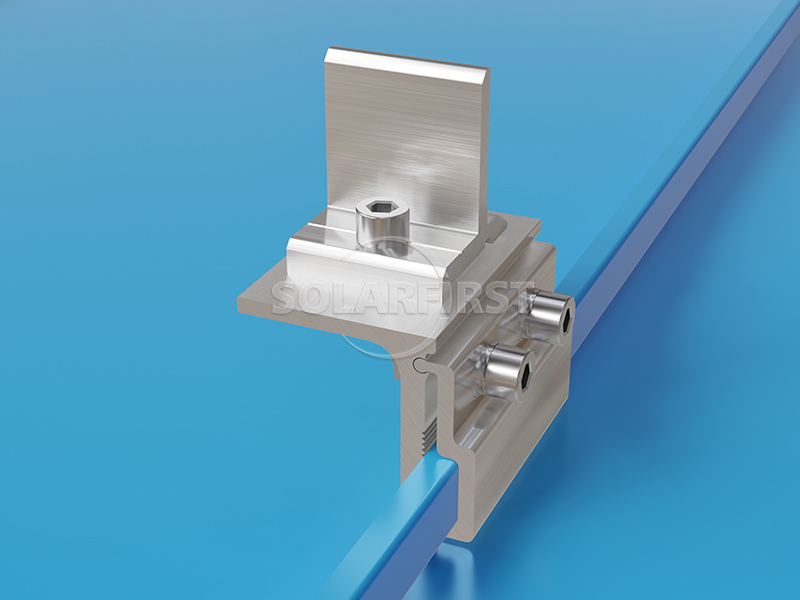

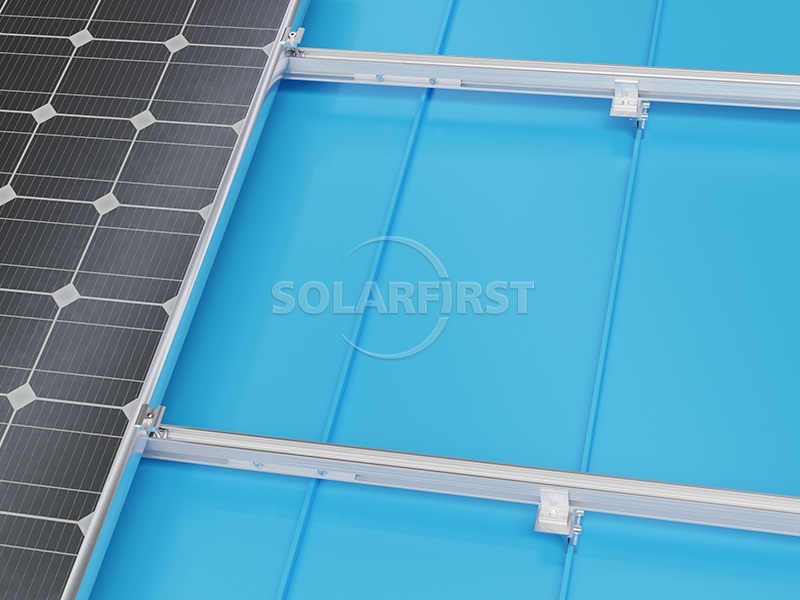

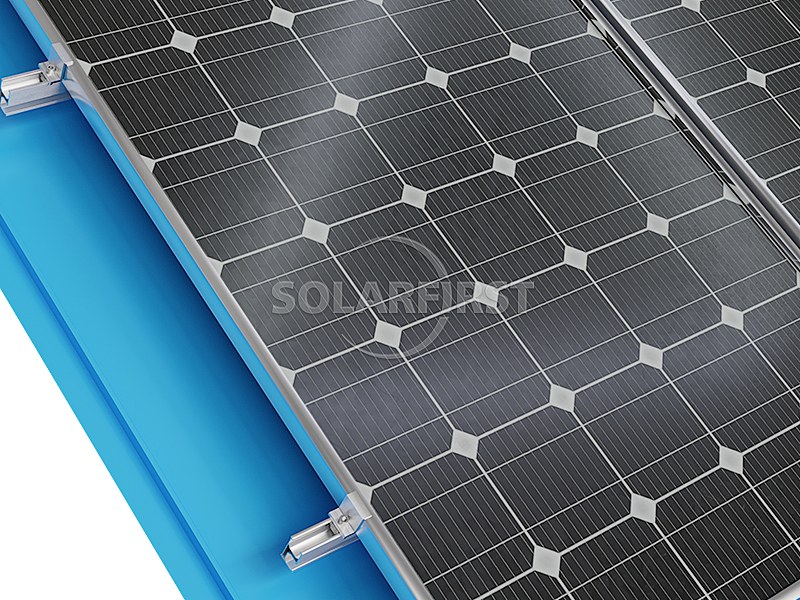

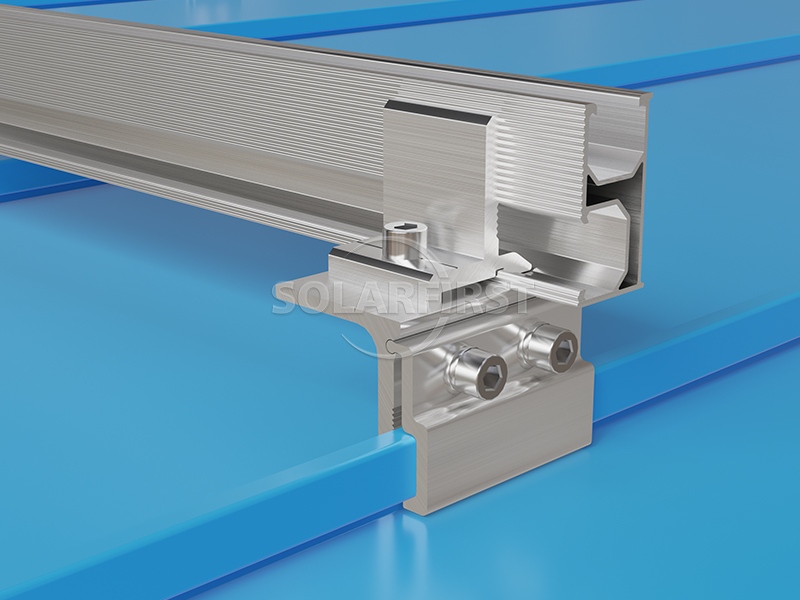

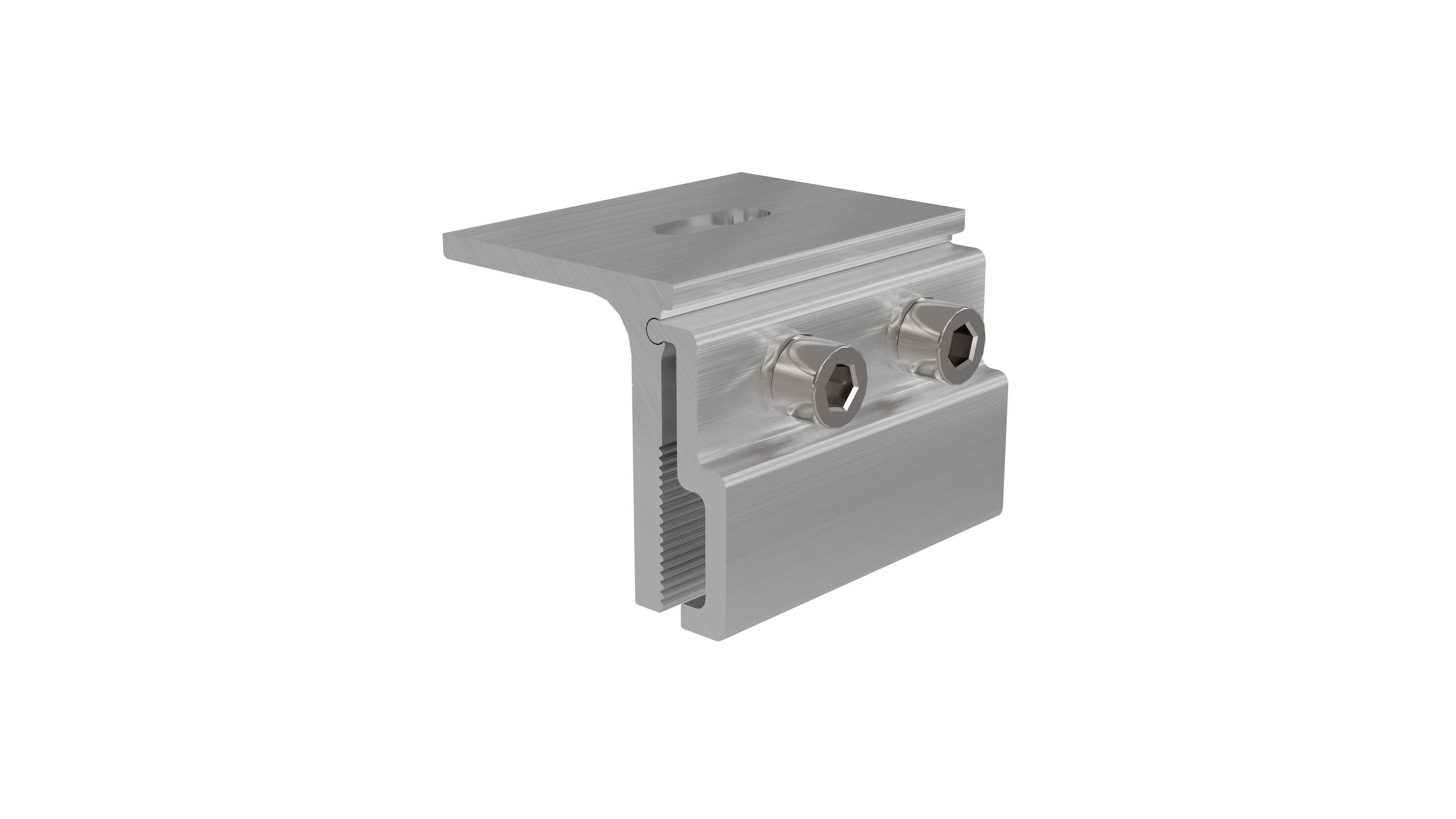

El sistema cuenta con soportes de junta alzada de ingeniería precisa que se fijan firmemente a diversos perfiles de techo con junta alzada sin necesidad de perforar el techo. Estos componentes metálicos especializados para el montaje en techo funcionan en conjunto con rieles ligeros de aluminio para distribuir la carga uniformemente, minimizando la tensión adicional en la estructura del techo. El sistema completo de montaje para techos solares incluye clips diseñados específicamente para paneles solares que mantienen los módulos paralelos a la superficie del techo, a la vez que proporcionan una fijación segura y fiable.

Para mayor flexibilidad, las abrazaderas de junta alzada se pueden combinar con soportes de pie en L para lograr una elevación y posicionamiento óptimos del módulo solar. Diseñada para ofrecer durabilidad y rendimiento, esta solución de montaje soporta vientos de hasta 60 m/s y cargas de nieve de 1,4 kN/m². Cumple con las normas internacionales ASCE7-05 y JIS C8955:2017, y está fabricada con aluminio anodizado AL6005-T5 resistente a la corrosión y componentes de acero inoxidable SUS304. Con una garantía de 10 años, este sistema de montaje de junta alzada ofrece una solución fiable y rentable para instalaciones solares en techos metálicos.

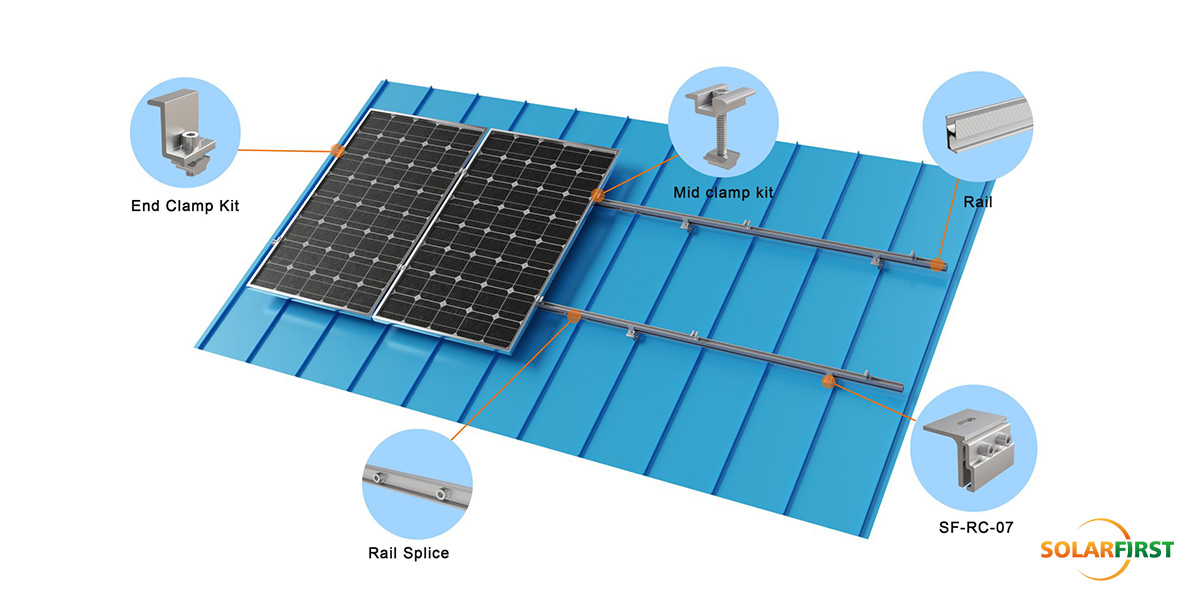

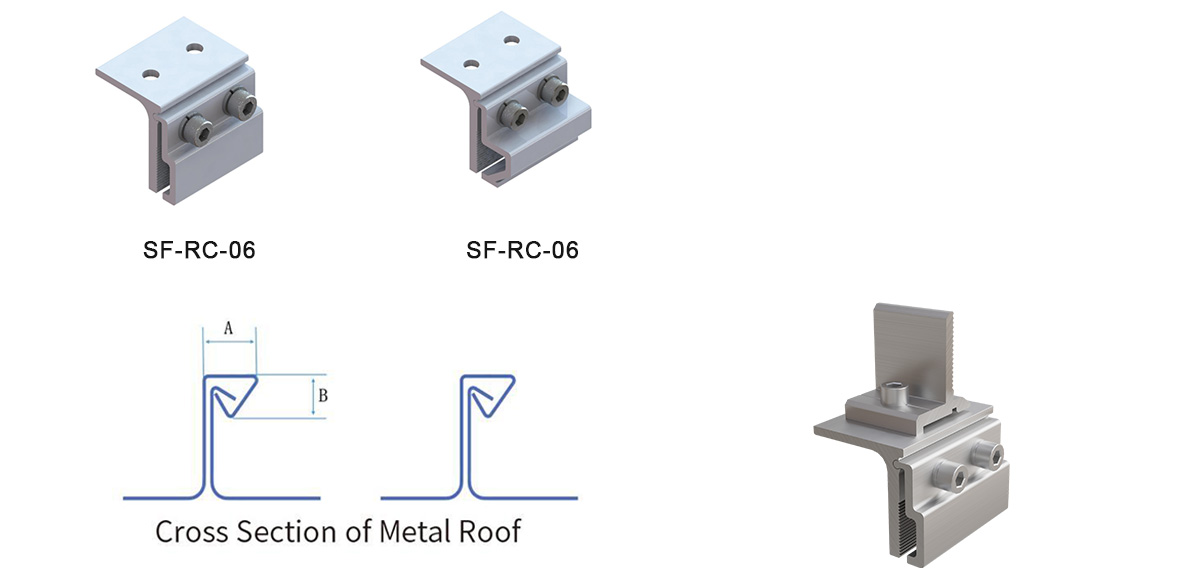

02 Diagrama esquemático de accesorios

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica

✔ Centro logístico de cadena de frío: Gran almacén techado

✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero

06 Servicios técnicos profesionales

▶ Diseño de esquema y análisis estructural:

Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.

▶ Apoyo a la exploración in situ:

Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

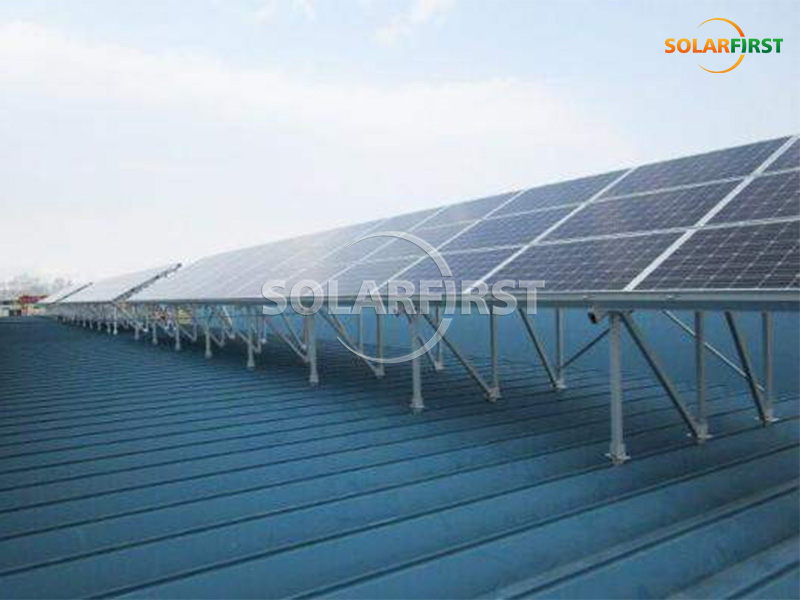

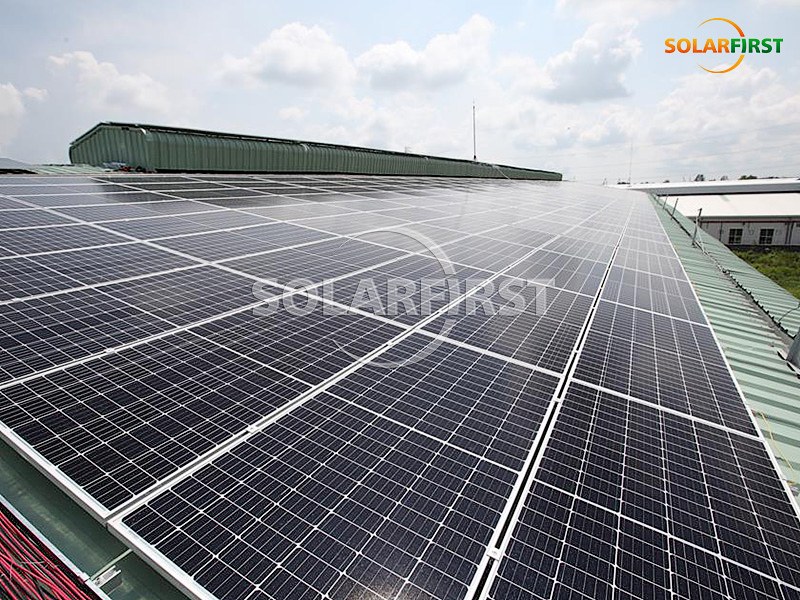

Caso de proyecto 09
