01 Descripción del producto

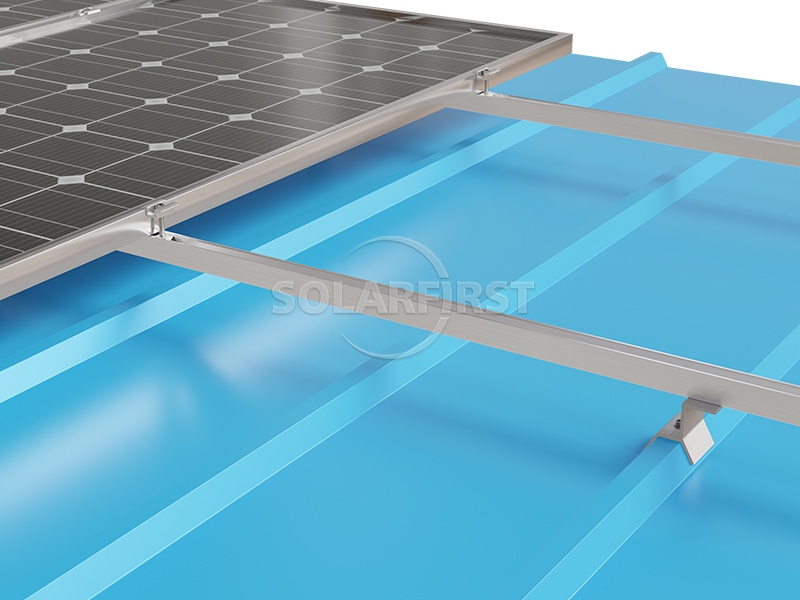

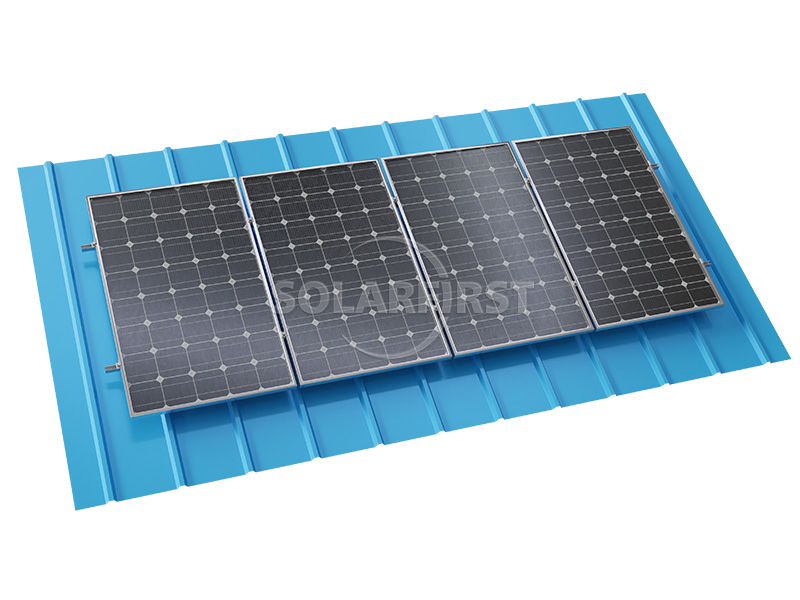

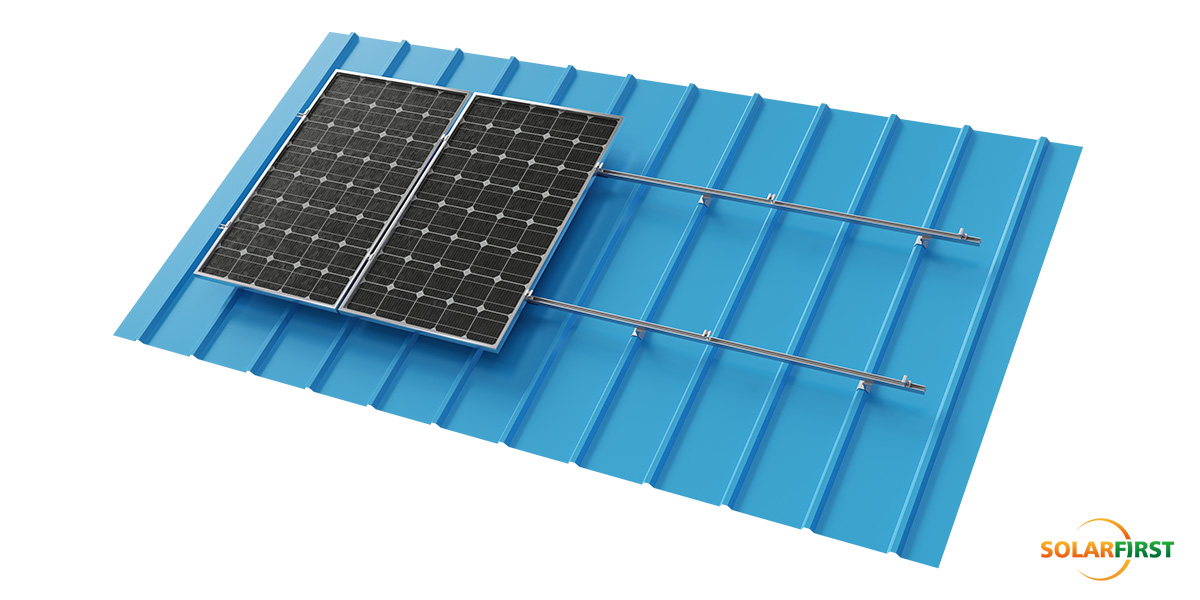

El soporte para techo metálico SF con abrazaderas trapezoidales ofrece una solución especializada para sistemas de techos metálicos trapezoidales. Este innovador kit de montaje para techos solares incluye componentes de precisión que garantizan una fijación segura a diversos perfiles trapezoidales sin necesidad de perforar el techo.

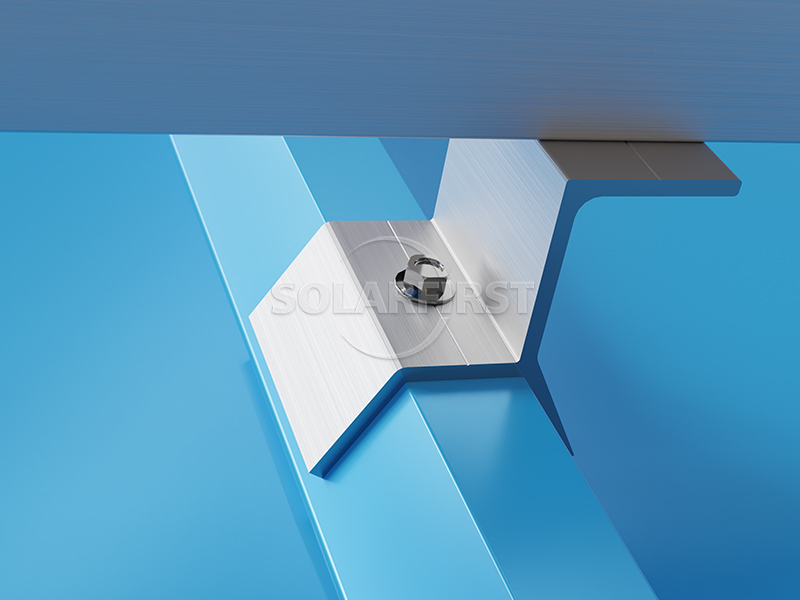

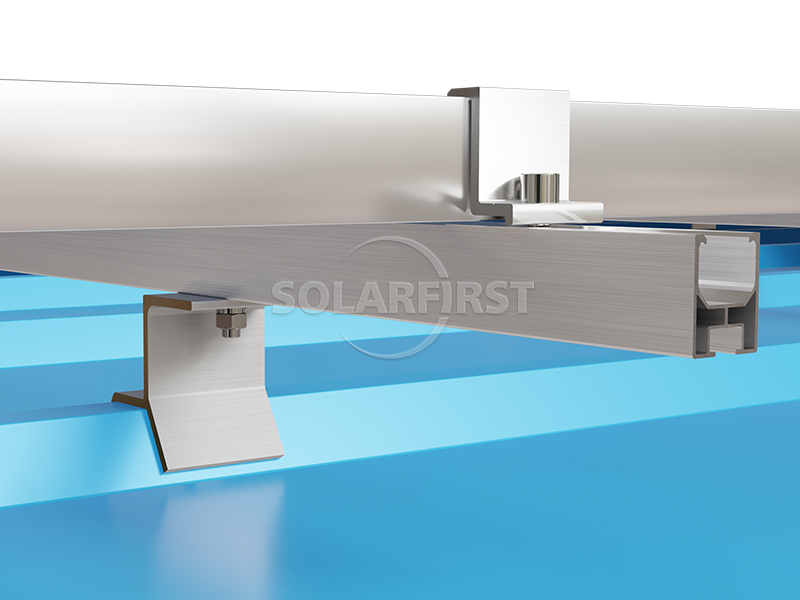

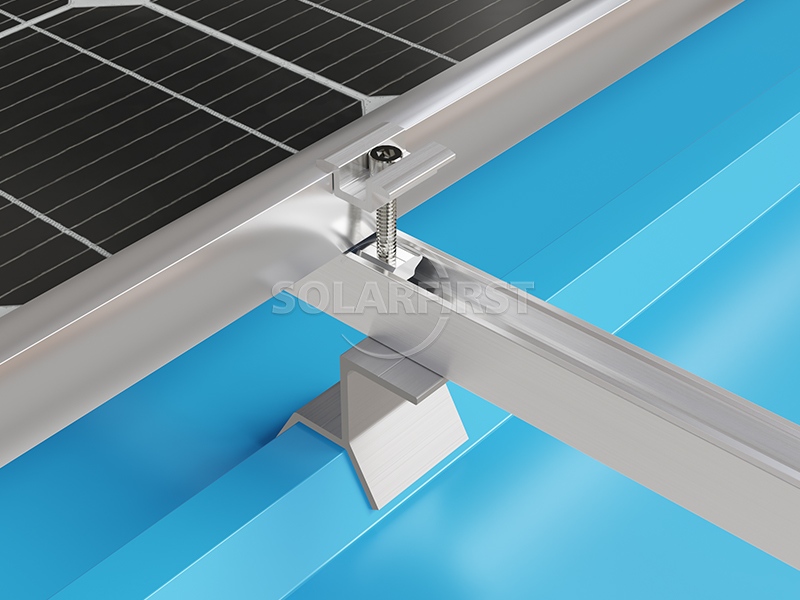

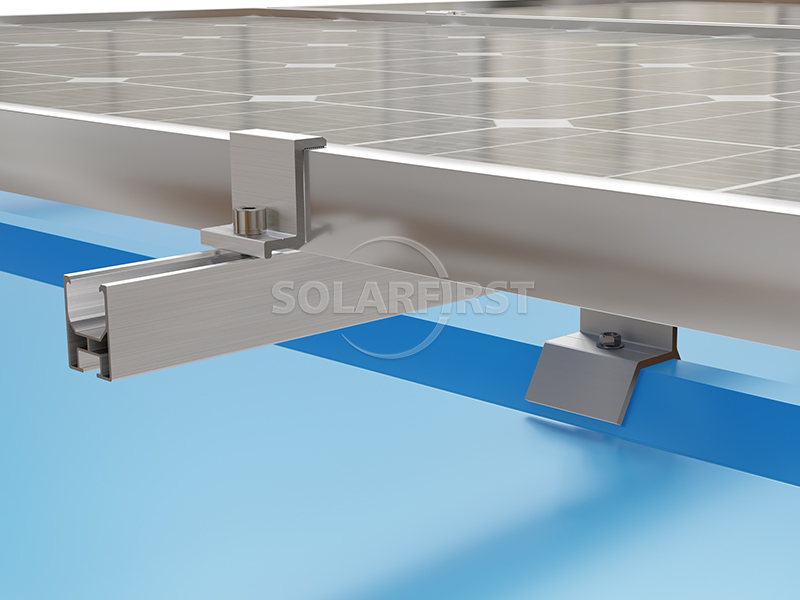

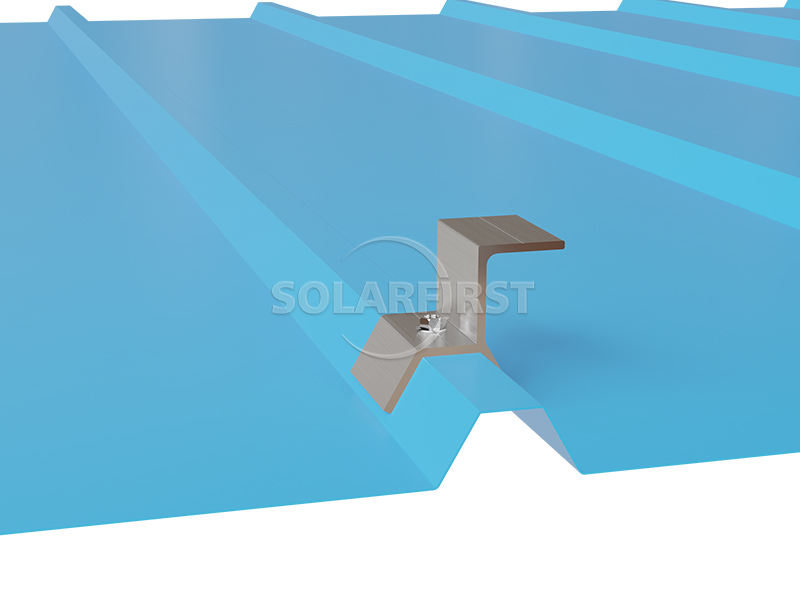

El sistema utiliza abrazaderas metálicas trapezoidales para techos solares, diseñadas a medida, que se adaptan perfectamente a las nervaduras trapezoidales del techo, eliminando huecos y garantizando una resistencia a la intemperie. Estos componentes metálicos especializados para el montaje en techos funcionan junto con rieles ligeros de aluminio para distribuir la carga uniformemente por toda la estructura del techo, minimizando la tensión adicional en el edificio. El sistema completo de montaje para techos solares incluye abrazaderas diseñadas específicamente para paneles solares que mantienen los módulos paralelos a la superficie del techo, a la vez que proporcionan una fijación segura y fiable.
Diseñado para ofrecer durabilidad y rendimiento, este sistema de montaje soporta cargas de viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m². Cumple con las normas internacionales ASCE7-05 y JIS C8955:2017 y está fabricado con aluminio anodizado AL6005-T5 resistente a la corrosión y componentes de acero inoxidable SUS304. Con una garantía de 10 años, este sistema de montaje trapezoidal ofrece una solución rentable y fiable para instalaciones solares en tejados metálicos, combinando una instalación rápida con una integridad estructural duradera.

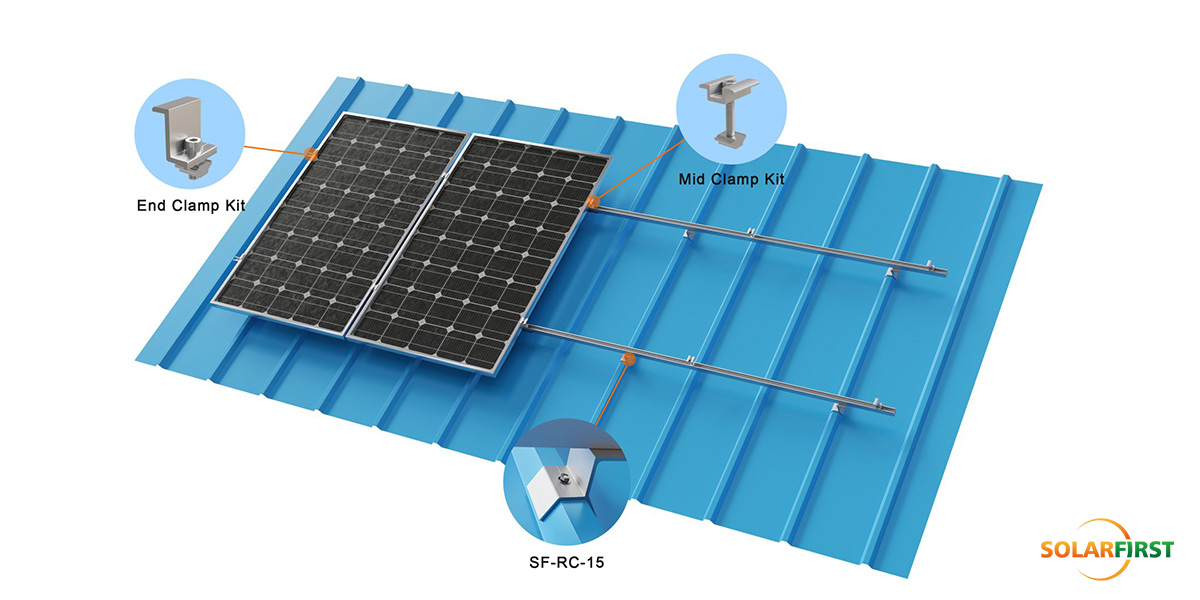

02 Diagrama esquemático de accesorios

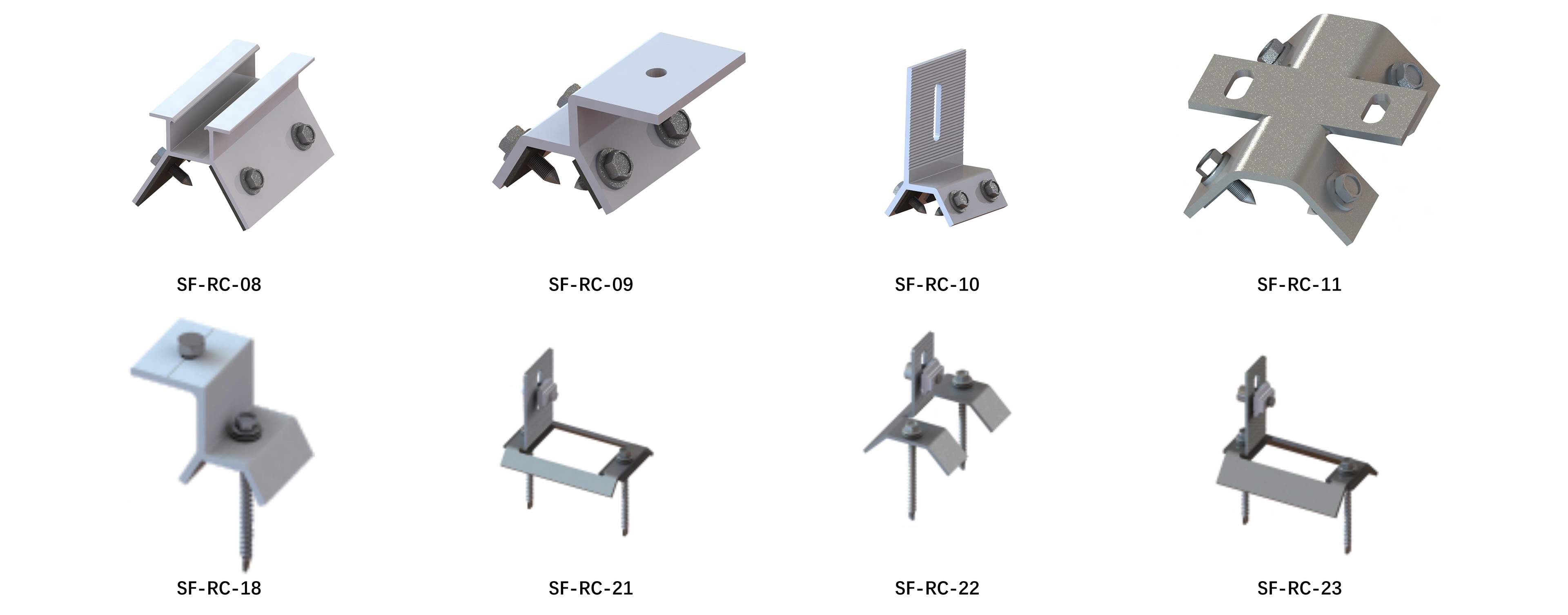

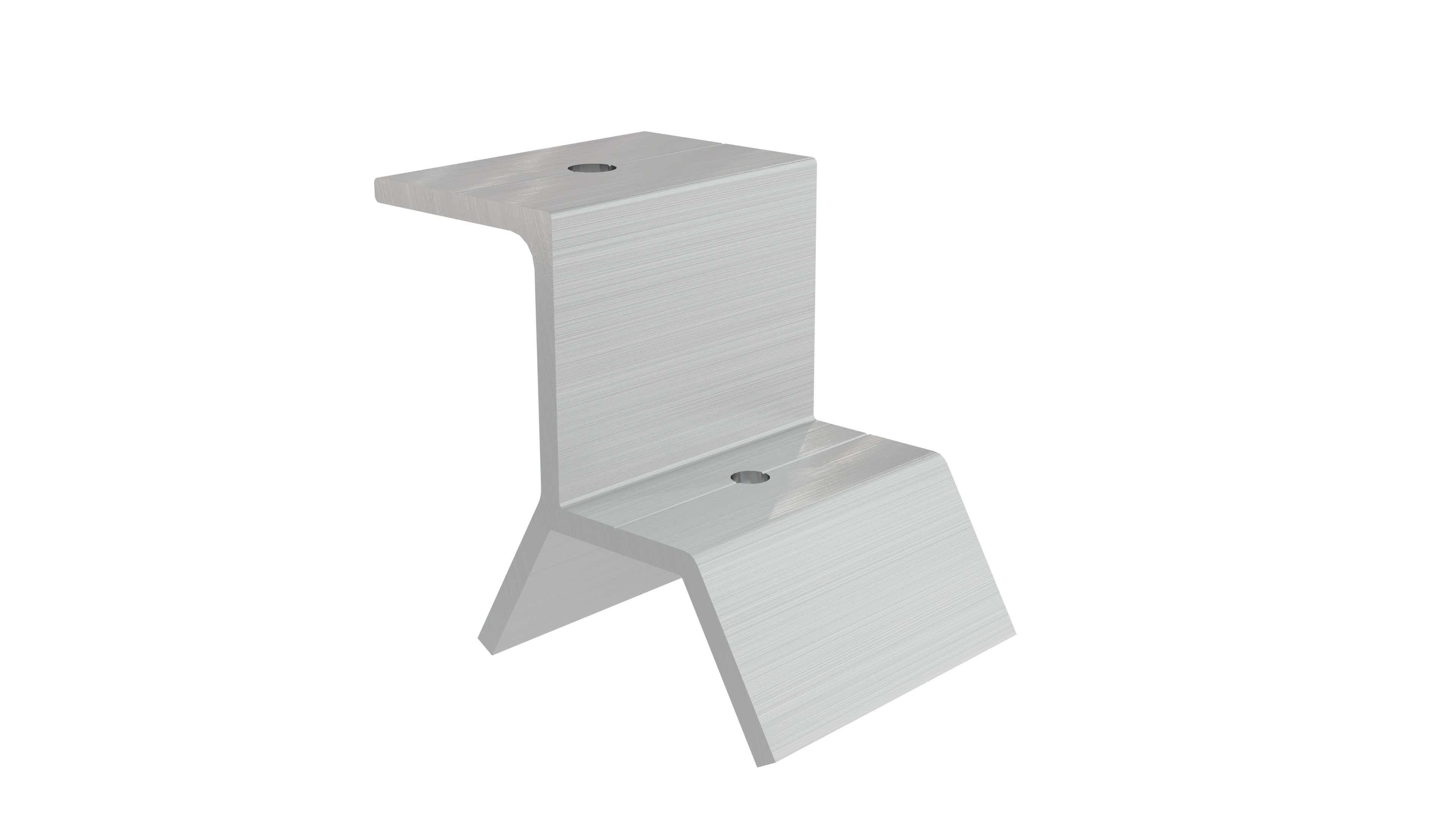

03 Componentes del producto

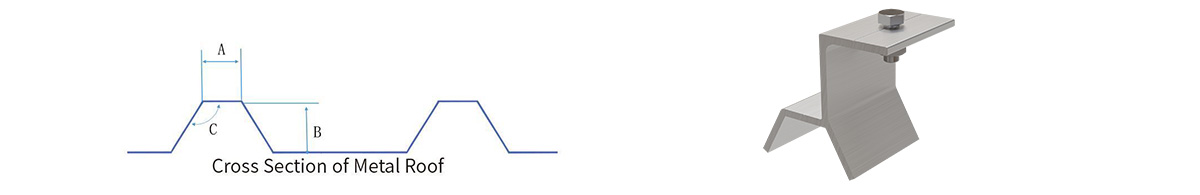

| Dimensiones (mm) | A | B | C(°） |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23.8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33.7 | 18 | 135 |
| SF-RC-23 | 33.7 | 18 | 135 |
04 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Techo de tejas metálicas trapezoidales |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios de aplicación industrial
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquema y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

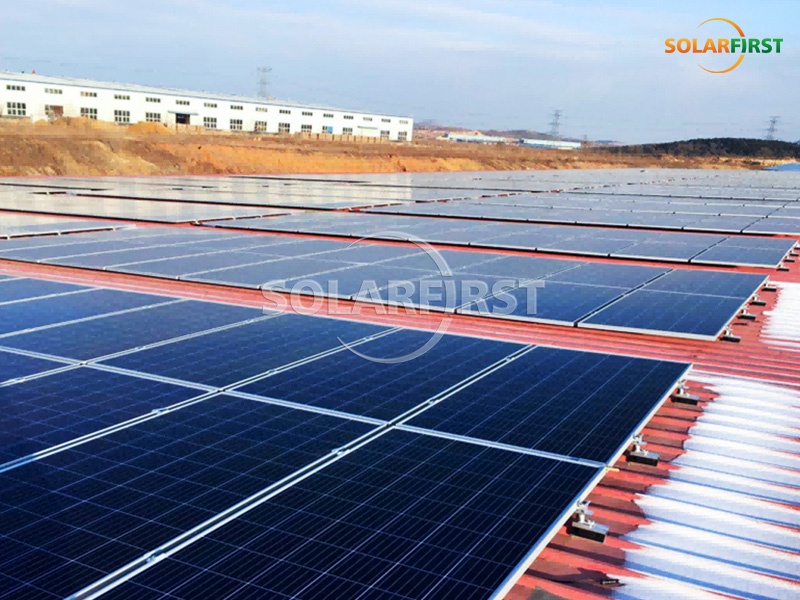

Caso de proyecto 09
