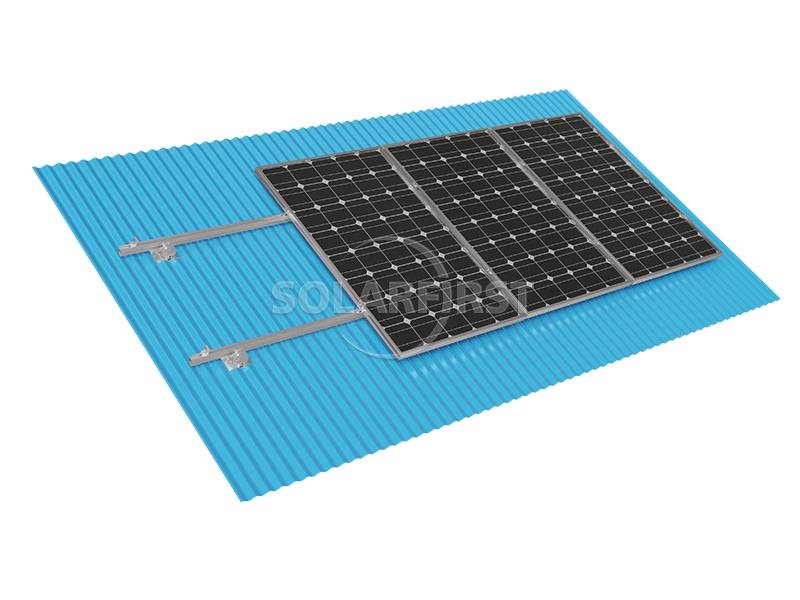

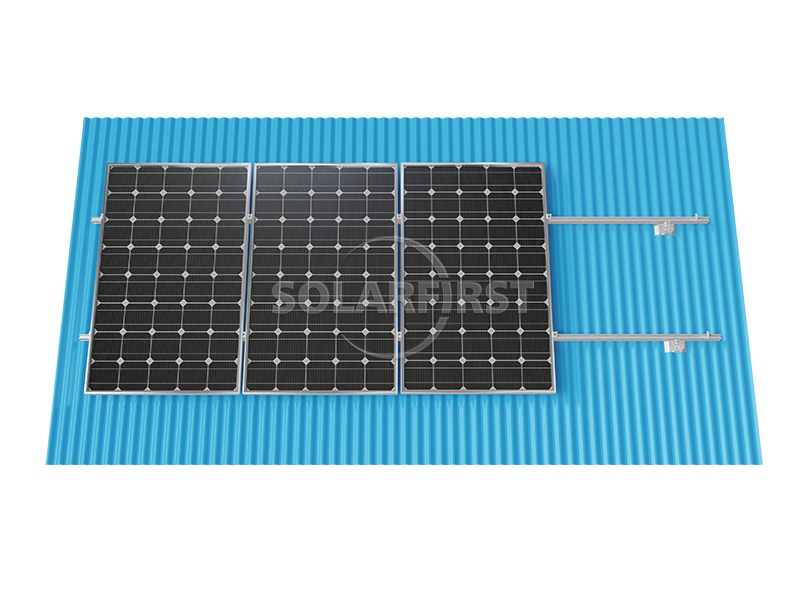

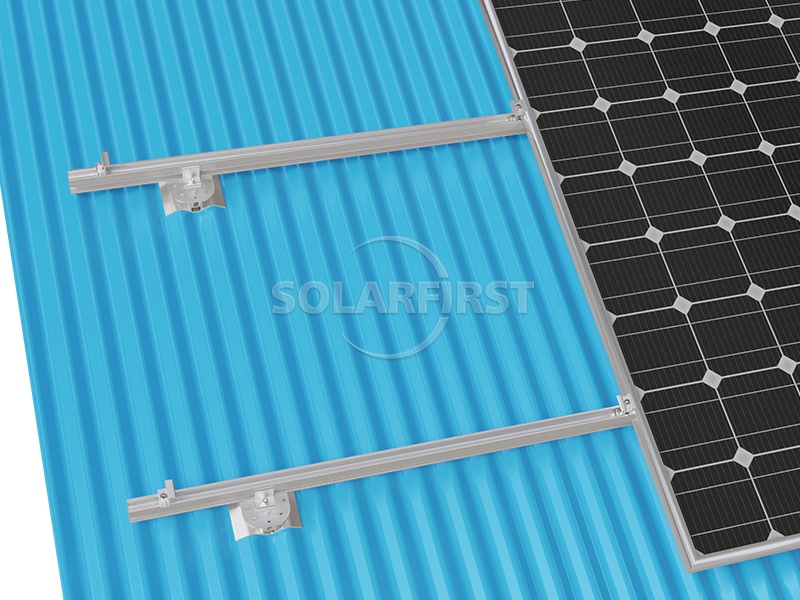

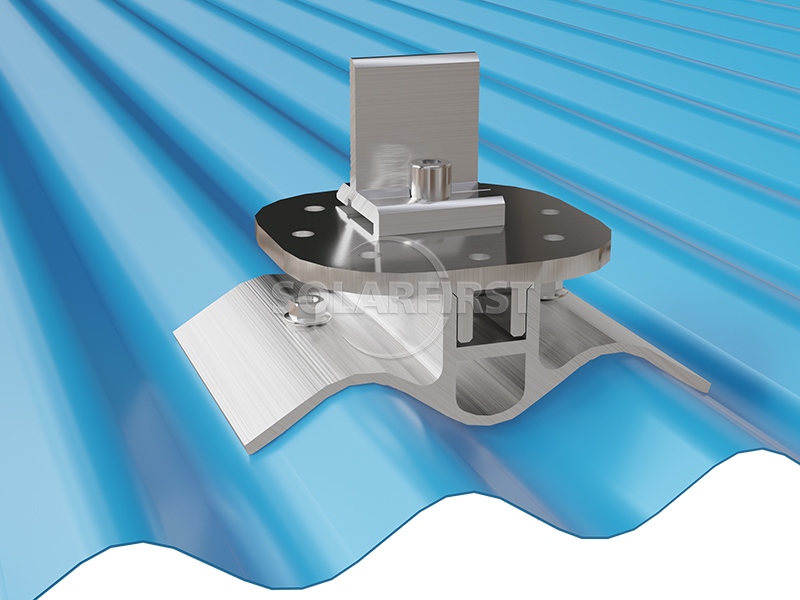

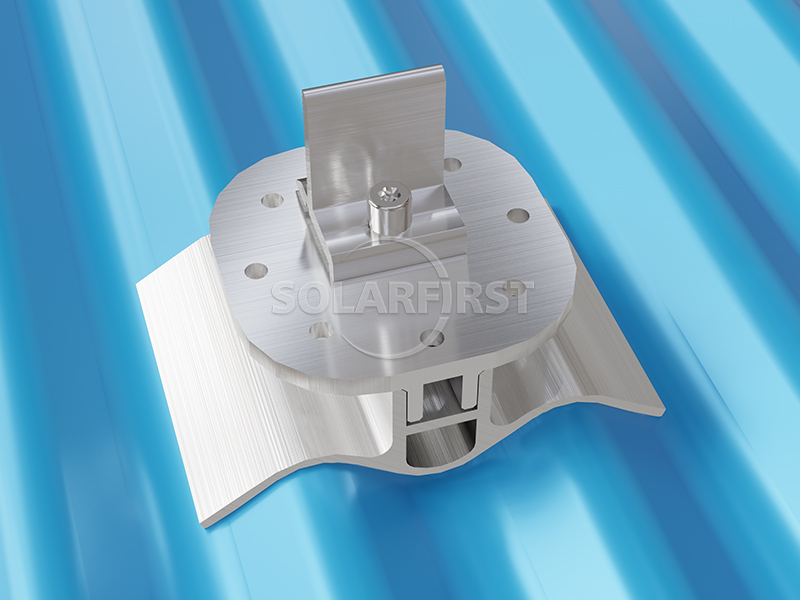

A non-destructive installation fixture specially designed for wave-shaped color steel tile roof photovoltaic systems. The fixture is made of high tensile strength aluminum and, through a unique clamping structure, firmly fixes the solar panel system at the peak of the wave tiles without penetrating the roof panel. This fundamentally solves the potential roof leakage problems caused by traditional installation methods and is an ideal installation solution for industrial and commercial rooftop photovoltaic projects.
Opciones de color/apariencia :
Silver blackMaterial y tratamiento de superficies :
AL6005-T5Proceso de dar un título :
ISO，SGS01 Descripción del producto

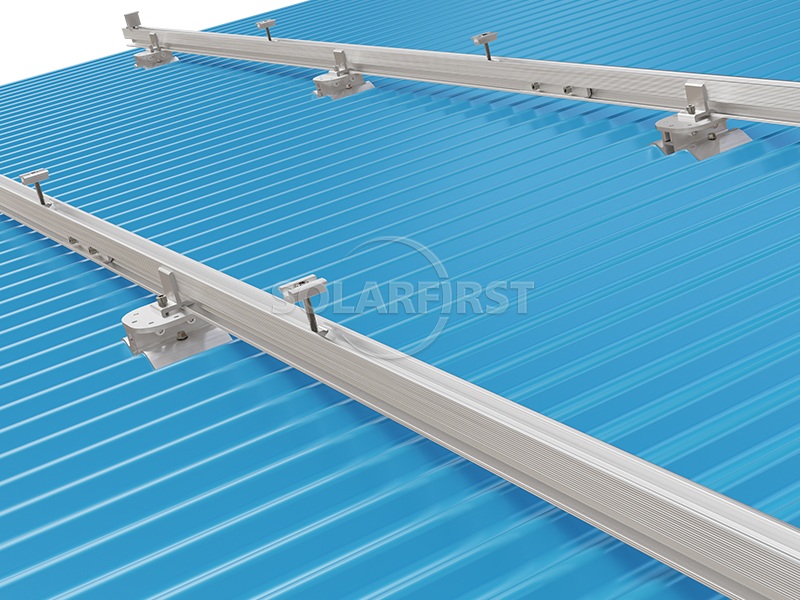

Este soporte de abrazaderas onduladas para techo está diseñado para láminas de metal corrugado y es adecuado para aplicaciones comerciales, industriales y residenciales. Su estructura simple y ligera permite una instalación rápida y económica.
El sistema impone una carga adicional mínima a la estructura del techo. Fabricado en aluminio anodizado AL6005-T5 y acero inoxidable SUS304, ofrece una gran resistencia a la corrosión y durabilidad. El kit de montaje para techo solar se puede utilizar con patas en L o patas ajustables para elevar los paneles o modificar los ángulos de inclinación según sea necesario.
Compatibles con módulos solares con y sin marco, estos soportes metálicos para montaje en techo permiten una fijación segura sin ajustes complejos, lo que ayuda a reducir los costos de material y mano de obra. La instalación se puede realizar en orientación horizontal o vertical para adaptarse a los diferentes requisitos del proyecto.

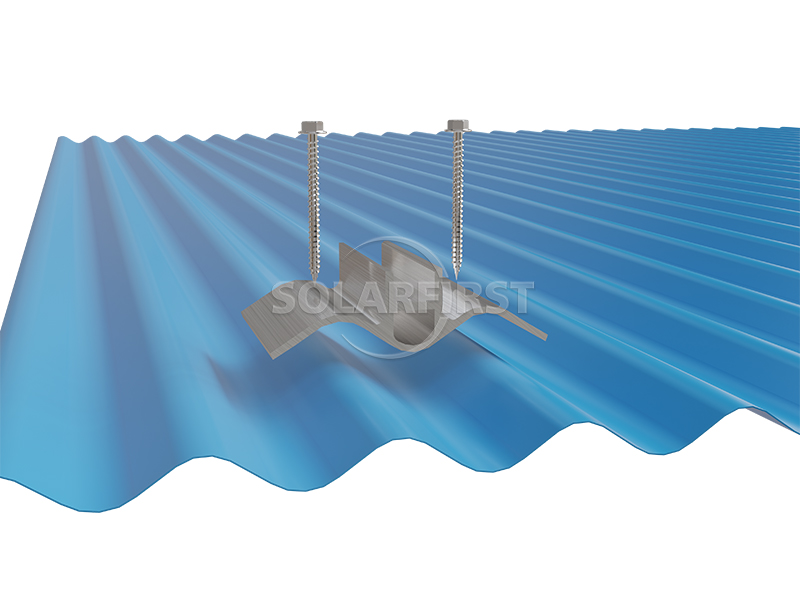

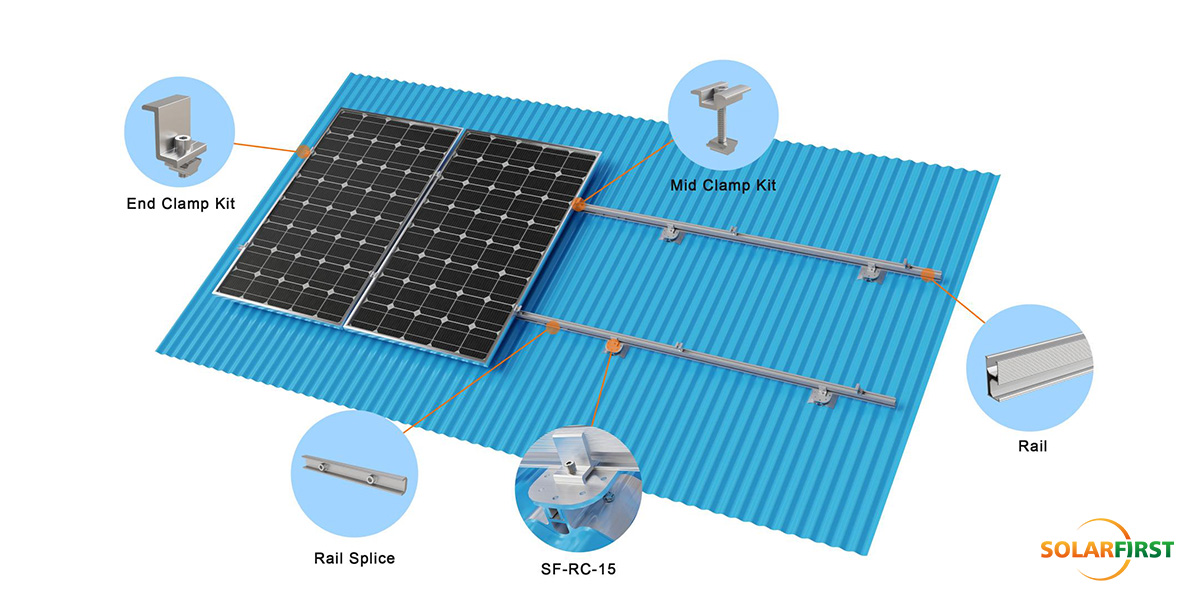

02 Diagrama esquemático de accesorios

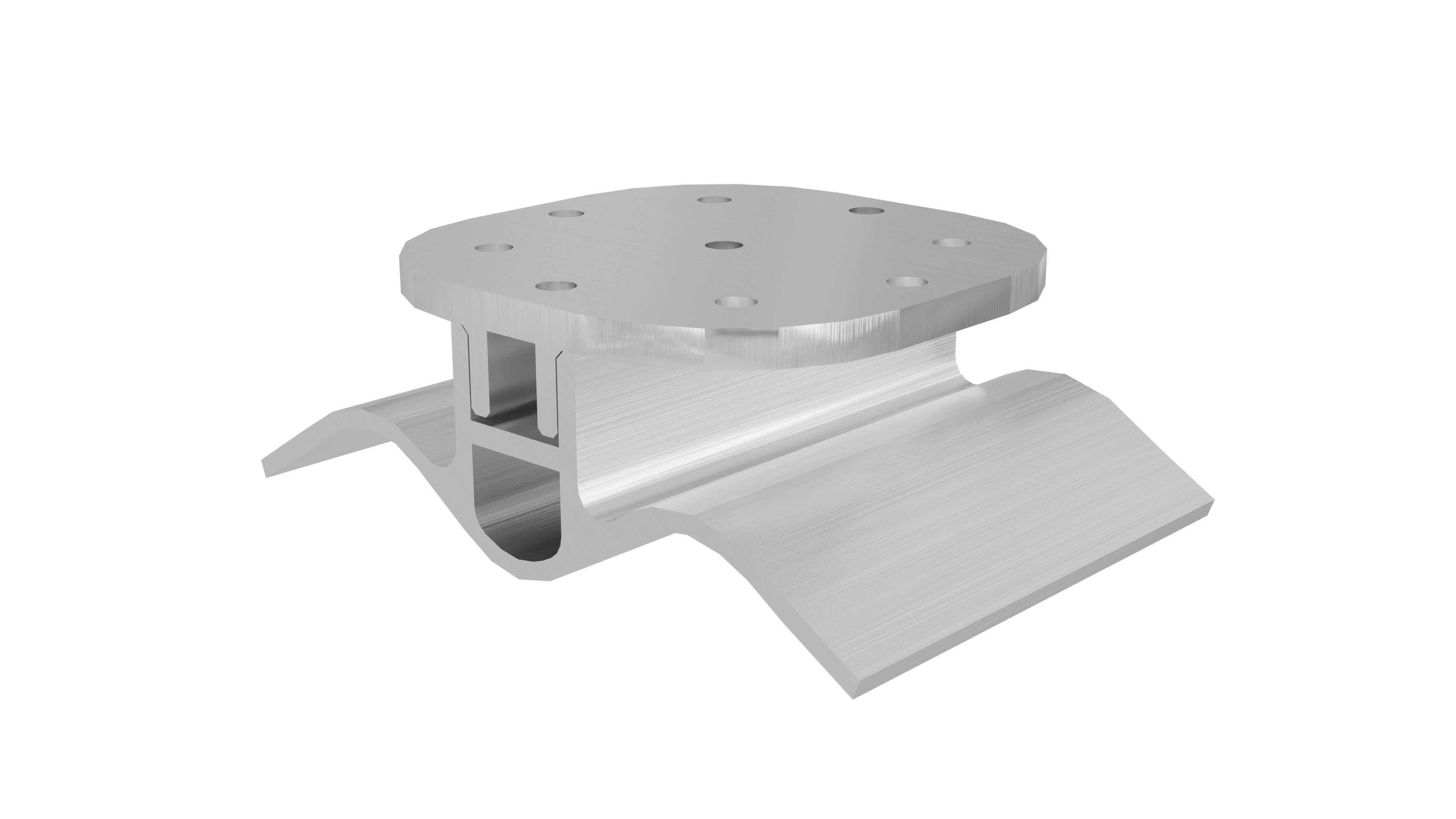

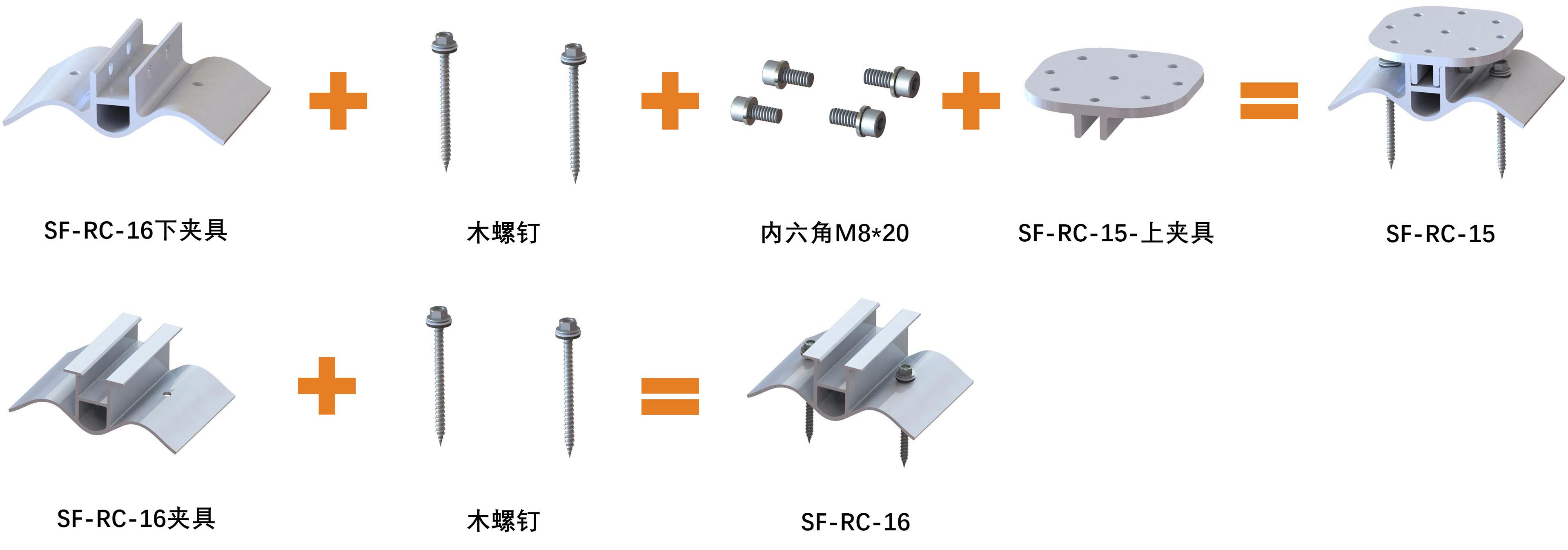

03 Componentes del producto
| Dimensiones (mm) | A | b | C(°） |
| SF-RC-15 | 76 | 21(R) | 112 |
| SF-RC-16 | 76 | 21(R) | 112 |
04 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Techo de tejas metálicas onduladas |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios de aplicación industrial
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquemas y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

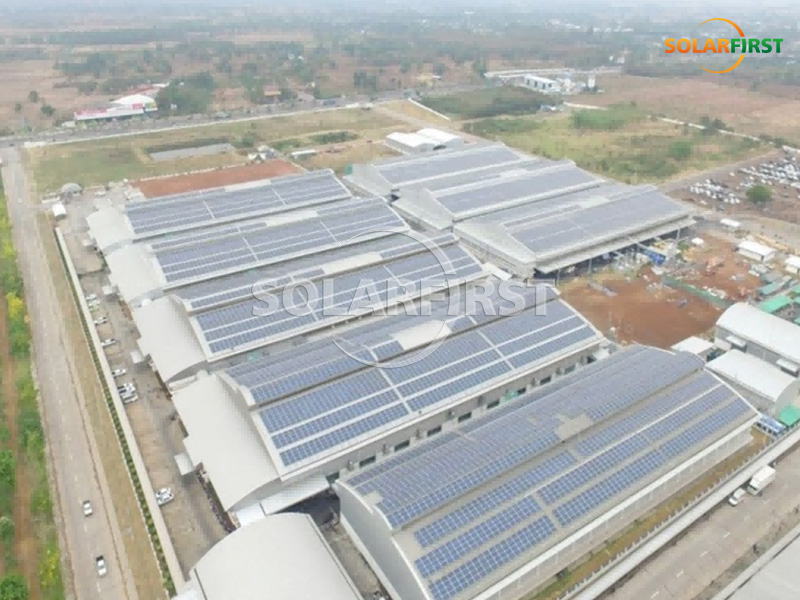

Caso de proyecto 09
