01 Descripción del producto

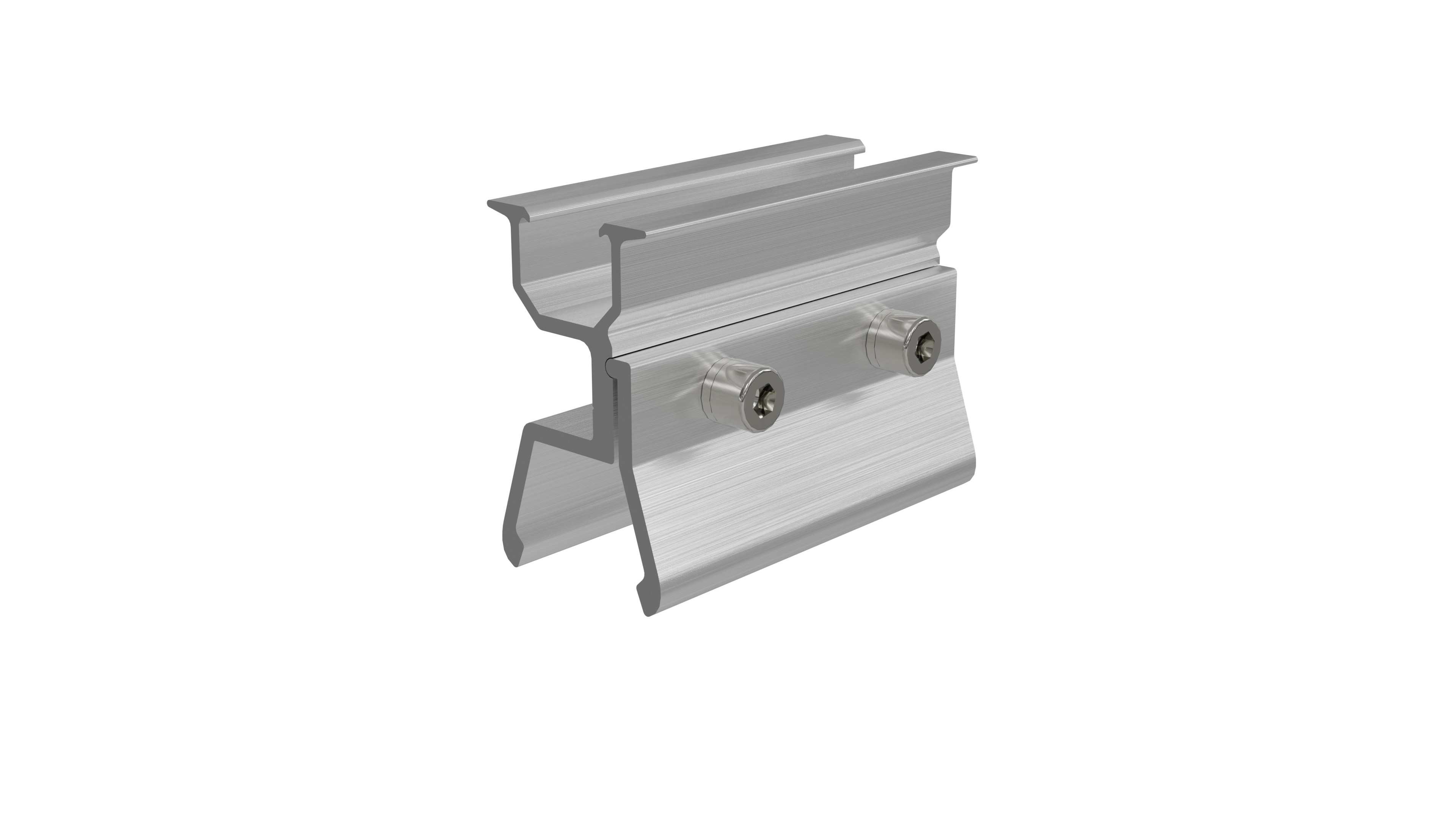

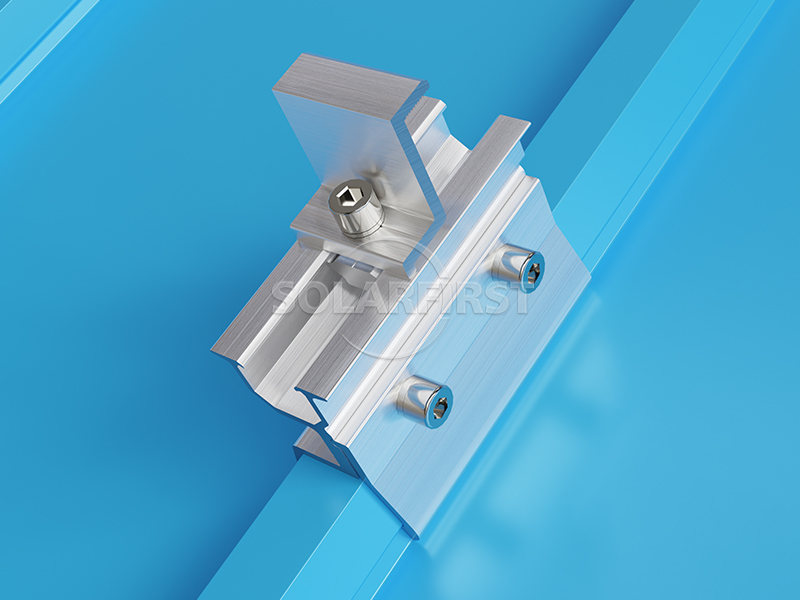

El Mini-riel de Aluminio es un sistema de montaje de techo metálico no penetrante, diseñado específicamente para láminas trapezoidales. Fabricado en aluminio anodizado 6005-T5, ofrece excelente resistencia a la corrosión y durabilidad estructural.
En comparación con las soluciones de abrazadera tradicionales, este mini soporte solar para riel ofrece ventajas significativas:
La construcción de aleación de aluminio anodizado garantiza resistencia a la corrosión a largo plazo.
Permite un posicionamiento preciso según planos, eliminando errores de instalación y ajustes.
Permite una instalación rápida sin rieles de techo largos, lo que reduce el tiempo de mano de obra.
No requiere perforación de agujeros, evitando por completo posibles riesgos de fugas.
El diseño compacto y liviano minimiza los costos de envío y ahorra espacio en el contenedor.
Esta solución liviana, sin rieles y sin taladros hace que el proyecto de mini cerradura con clip para riel Solar First sea rentable, ahorre tiempo y sea notablemente fácil de ensamblar.

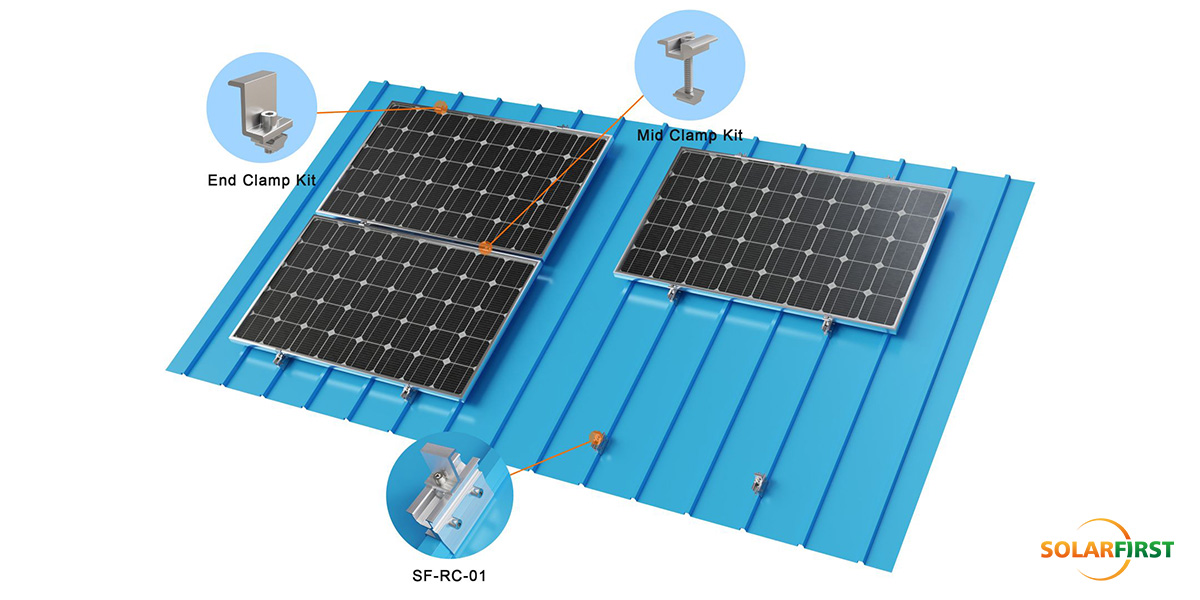

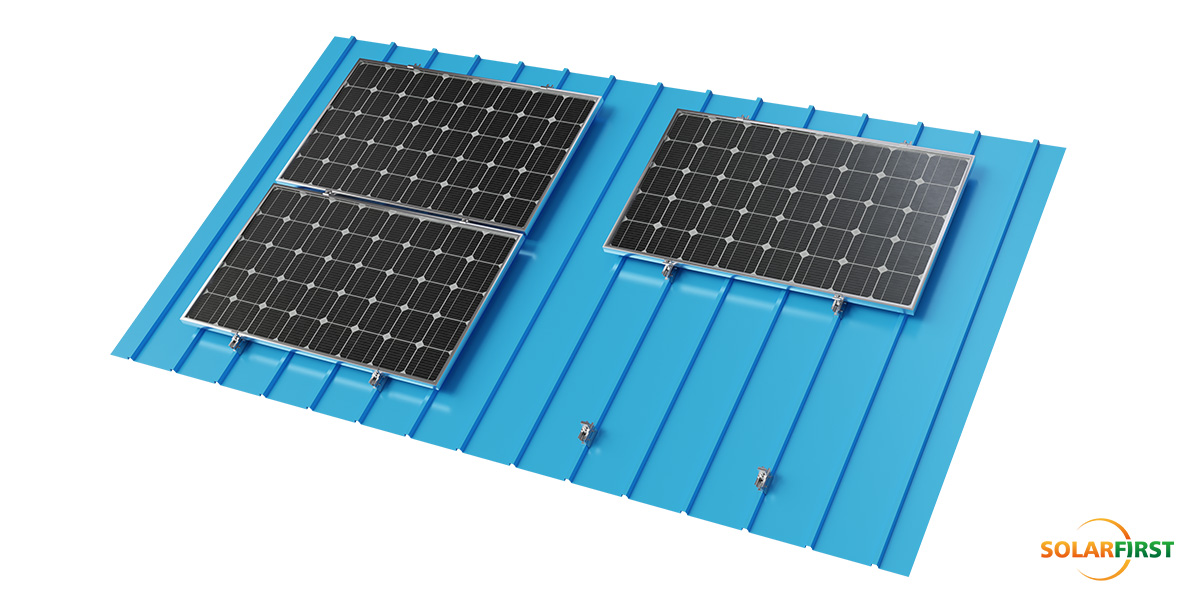

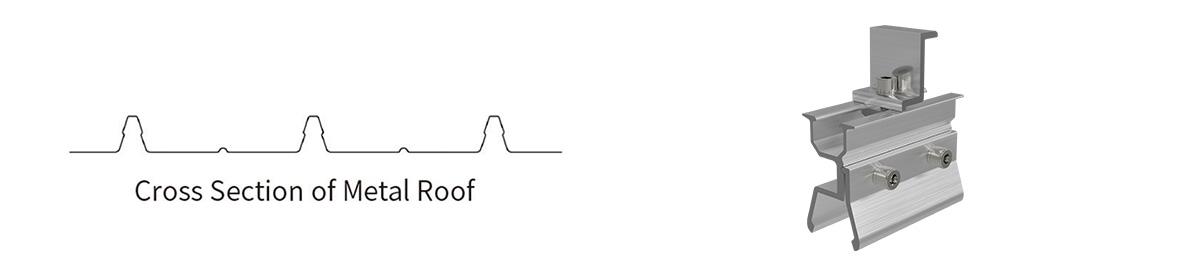

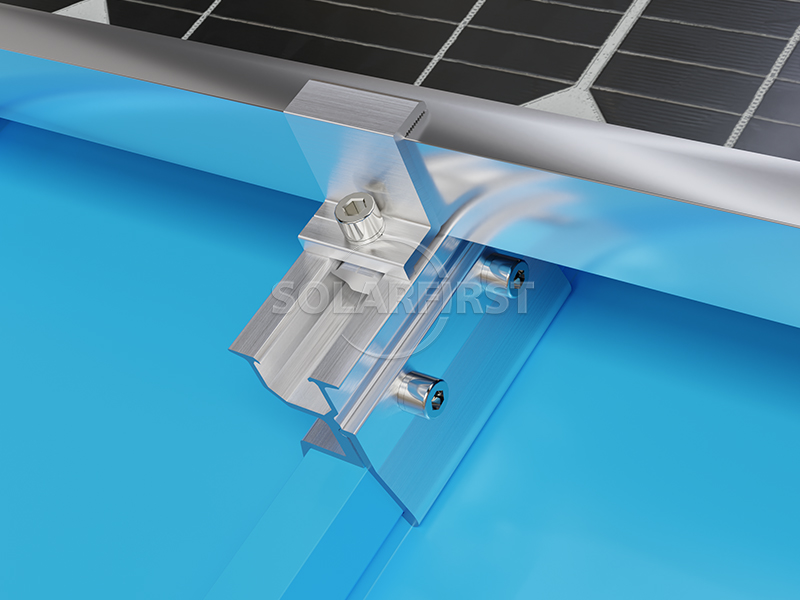

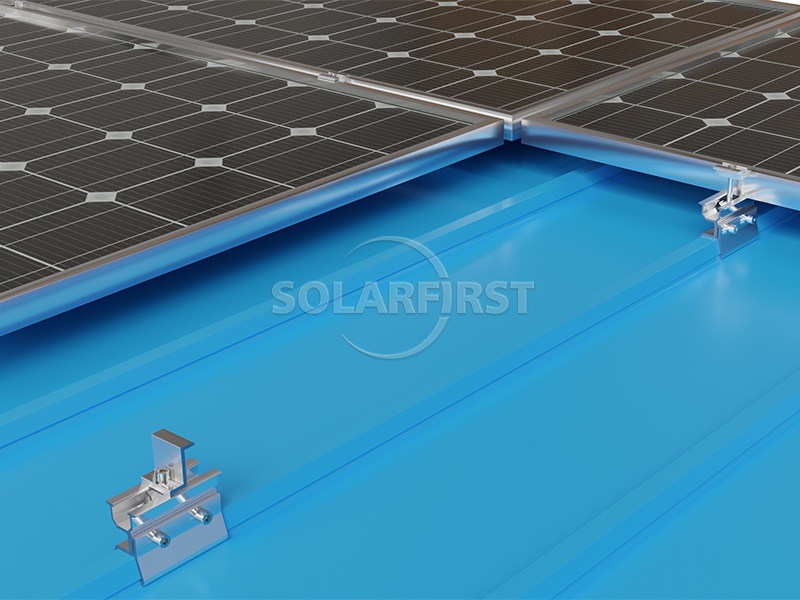

02 Diagrama esquemático de accesorios

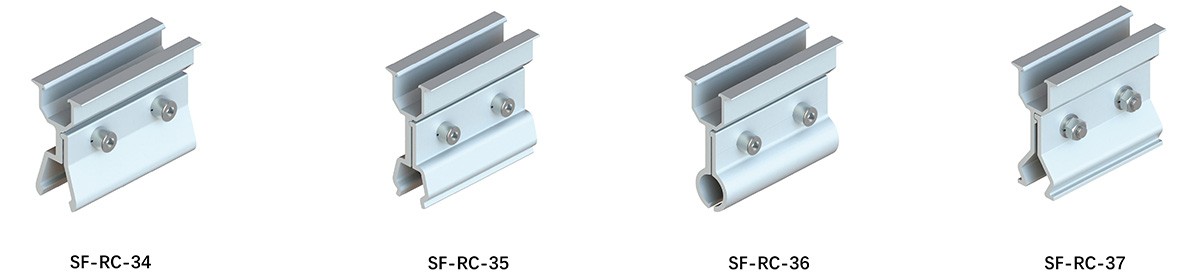

03 Componentes del producto
| Dimensiones (mm) | A | B | C | D |
| SF-RC-34 | 12.7 | 19.1 | 24.5 | 20.2 |
| SF-RC-35 | 17.9 | 13.8 | 25 | 16.2 |
| SF-RC-36 | 0 | 10.1 | 20.2 | 7.1 |
| SF-RC-37 | 0 | 12.3 | 24.6 | 14.7 |
04 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Techo de metal |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios de aplicación industrial
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquemas y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

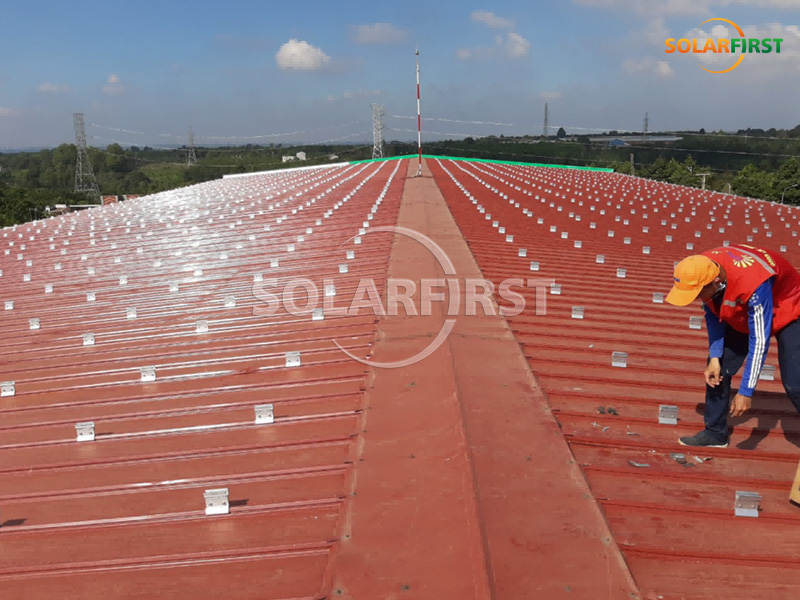

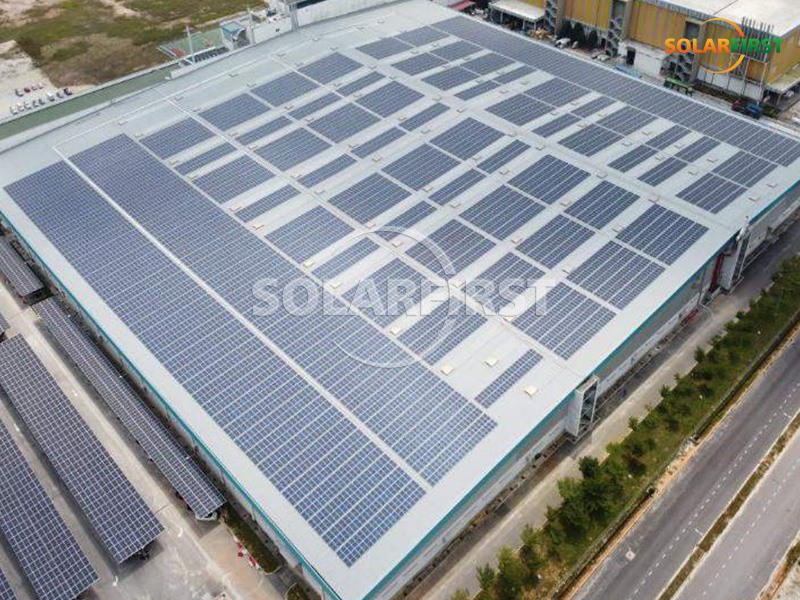

Caso de proyecto 09
