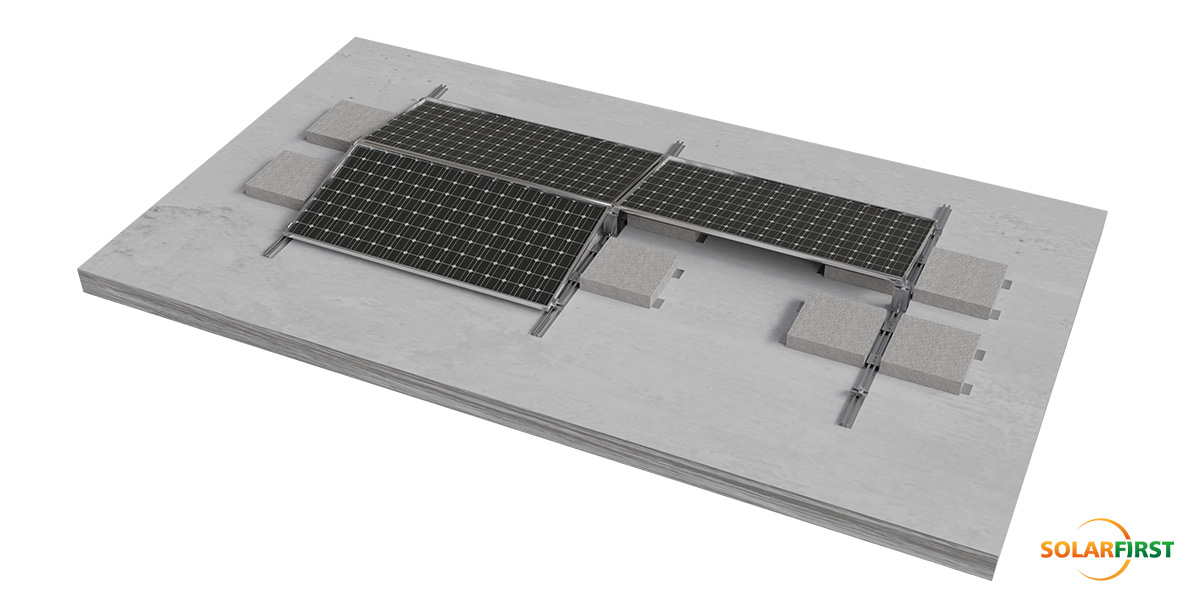

Montaje de techo solar de hormigón con balasto simétrico

01 Descripción del producto

El soporte de techo lastrado simétrico SF ofrece un innovador sistema de montaje solar lastrado para techos planos, diseñado específicamente para techos de hormigón. Esta avanzada solución de montaje de techo lastrado simétrico presenta un diseño único que elimina la necesidad de deflectores de viento, lo que reduce significativamente los costos estructurales y el peso del lastre necesario.

Como solución ideal para la instalación de paneles solares en techos de hormigón, este sistema no penetrante ofrece una excepcional resistencia al viento gracias a su diseño lastrado de perfil bajo. Su configuración simétrica mejora la resistencia estructural y aumenta la capacidad de instalación, permitiendo orientaciones este-oeste y norte-sur con opciones de inclinación de 5°, 10° o 15°. Su diseño simple y eficiente garantiza una instalación rápida y es compatible con diversas configuraciones de techo.

Diseñado para soportar cargas de viento de hasta 60 m/s y cargas de nieve de 1,4 kN/m², el sistema cumple con las normas internacionales ASCE7-05 y JIS C8955:2017. Fabricado con aluminio anodizado AL6005-T5 resistente a la corrosión y componentes de acero inoxidable SUS304, este duradero sistema de montaje en techo con lastre cuenta con una garantía integral de 10 años, lo que garantiza la fiabilidad y el rendimiento a largo plazo de las instalaciones solares en techos de hormigón.

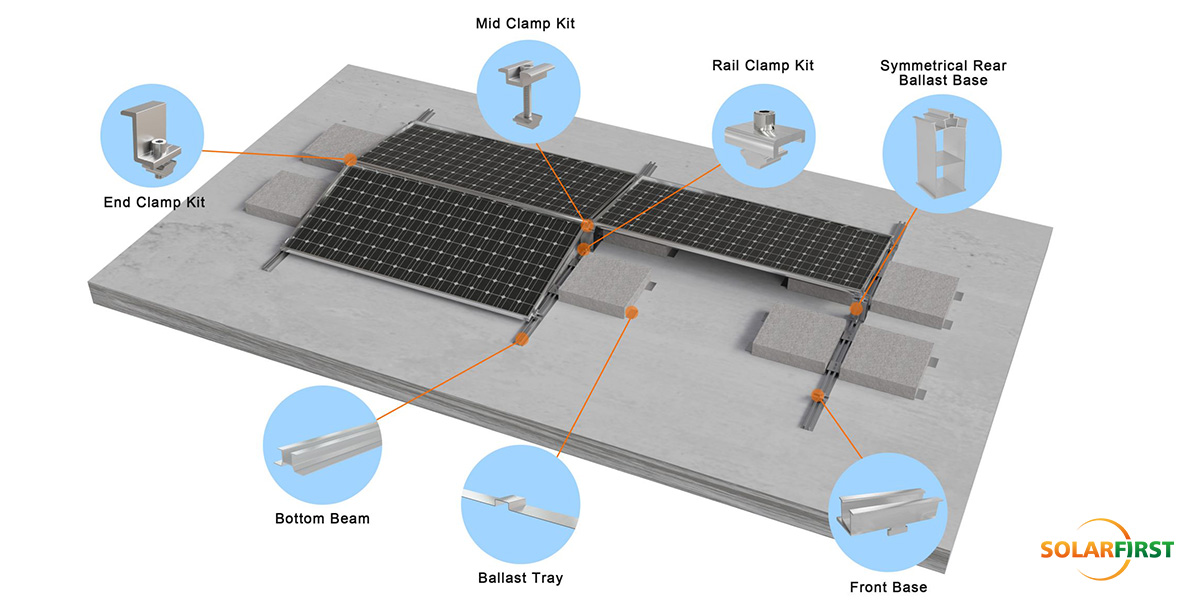

02 Diagrama esquemático de accesorios

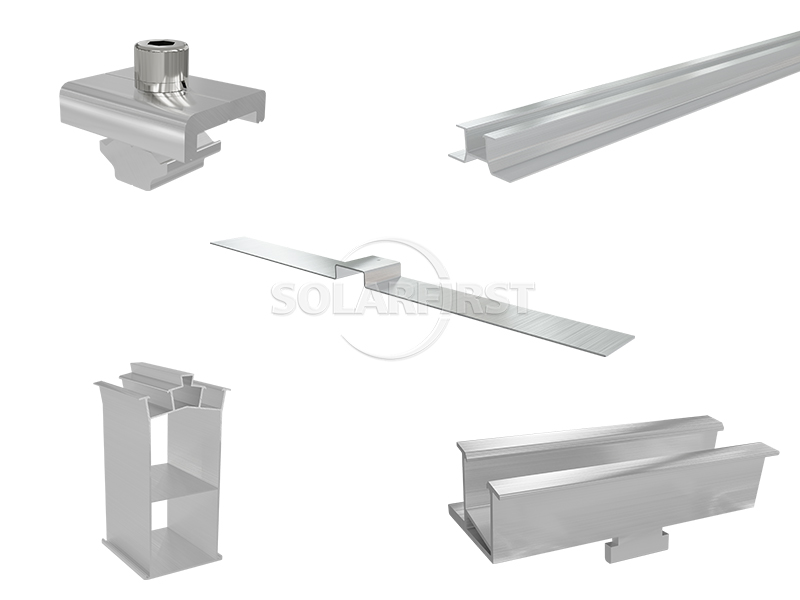

03 Componentes del producto

04 Parámetros básicos de ingeniería

05 Escenarios de aplicación industrial

✔ Techo plano de hormigón para edificios comerciales

✔ Techo plano de cemento de planta industrial

✔ Estructura de cubierta plana para instalaciones públicas

06 Servicios técnicos profesionales

▶ Diseño de esquemas y análisis estructural:

Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.

▶ Apoyo a la exploración in situ:

Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.

▶ Capacitación y orientación para la instalación:

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.

07 Sistema de verificación técnica

▶ Pruebas ambientales extremas

• Pasar el impacto de baja temperatura a -40 ℃

• Corrosión por niebla salina (más de 3000 horas)

• Pruebas extremas como simulación de huracán de 60 m/s.

▶ Certificación de terceros

• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.

08 Paquetes y envíos

Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

Caso de proyecto 09
