Pantalla de precisión, más allá de los límites

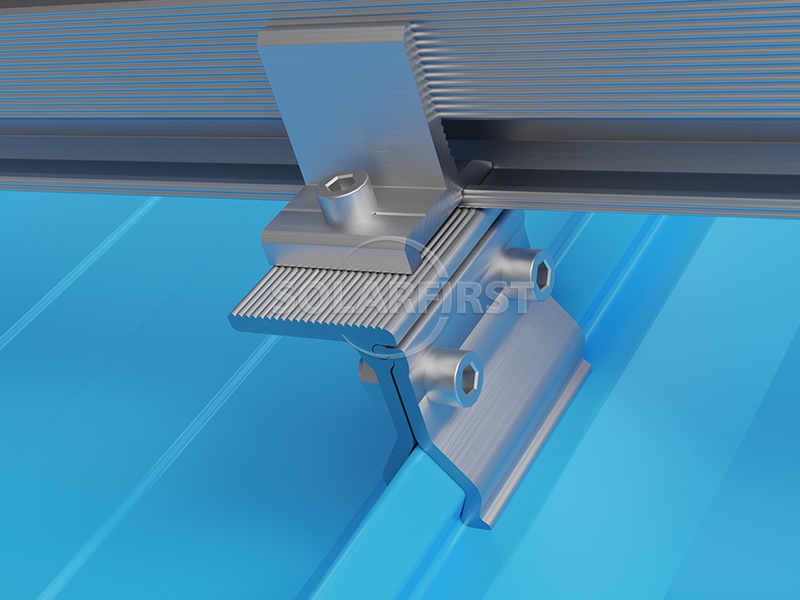

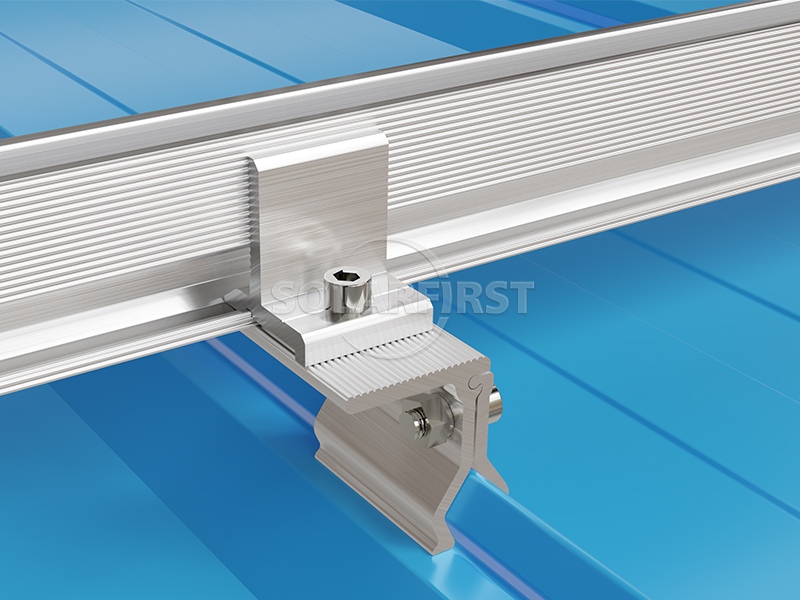

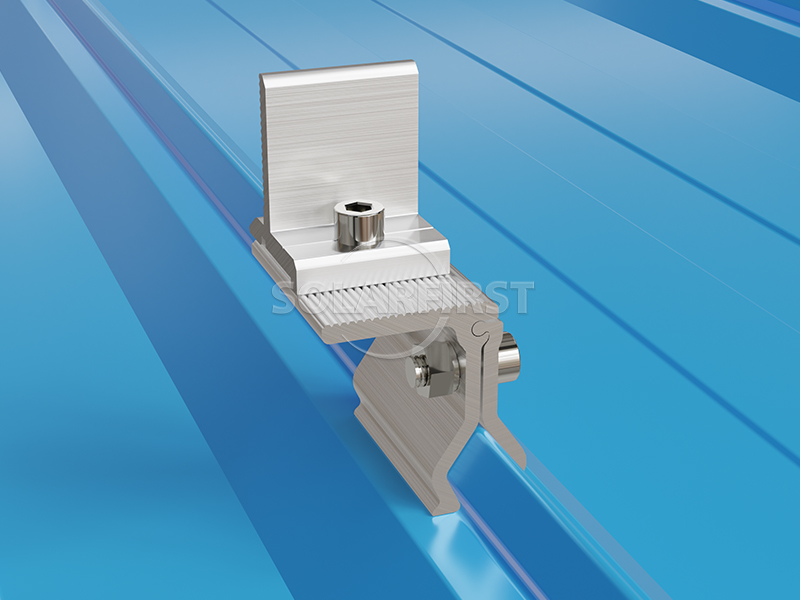

Angular Solar Roof Clamps is a non-penetrating solar installation fixture specially designed for metal vertical seam roofs. It is made of high-strength aluminum alloy and stainless steel, and is directly fixed to the roof vertical joint through mechanical clamping without the need for drilling.
Opciones de color/apariencia :
Natural silver（Colored according to customer requirements）Material y tratamiento de superficies :
AL6005-T5Proceso de dar un título :
ISO，SGS, CE01 Descripción del producto
El soporte de techo metálico SF con abrazaderas angulares ofrece una solución especializada para el montaje angular de techos solares metálicos, diseñada para láminas de techo metálicas angulares. Este kit de montaje no penetrante para techos solares presenta un diseño simple pero eficaz que garantiza una instalación rápida y reduce los costos generales.

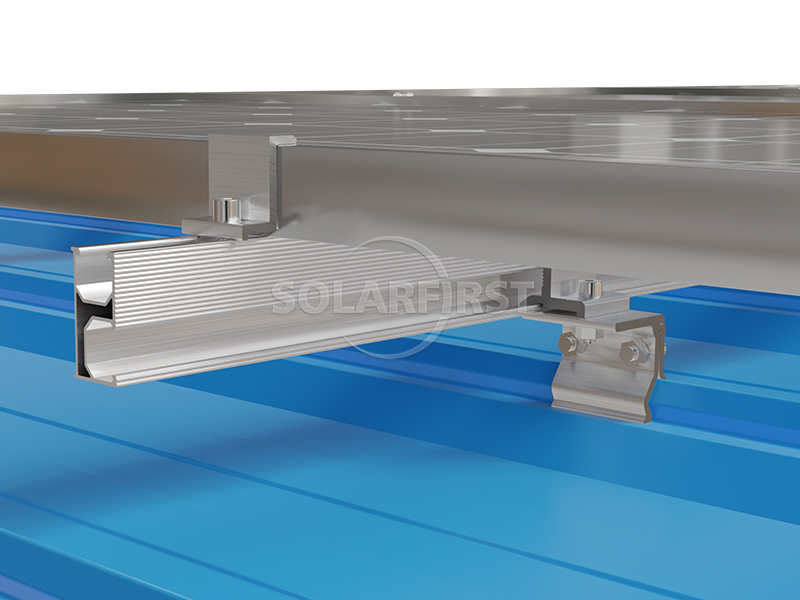

El sistema utiliza componentes y rieles de soporte de montaje en techo de aluminio ligero que minimizan la carga adicional sobre la estructura subyacente. Las abrazaderas solares angulares, diseñadas específicamente para soportes de techo, se adaptan a diversos perfiles angulares de láminas de techo, garantizando una fijación segura sin perforar el techo. Para mayor flexibilidad, la abrazadera de techo puede combinarse con soportes de pie en L para lograr una elevación y posicionamiento óptimos del módulo solar.

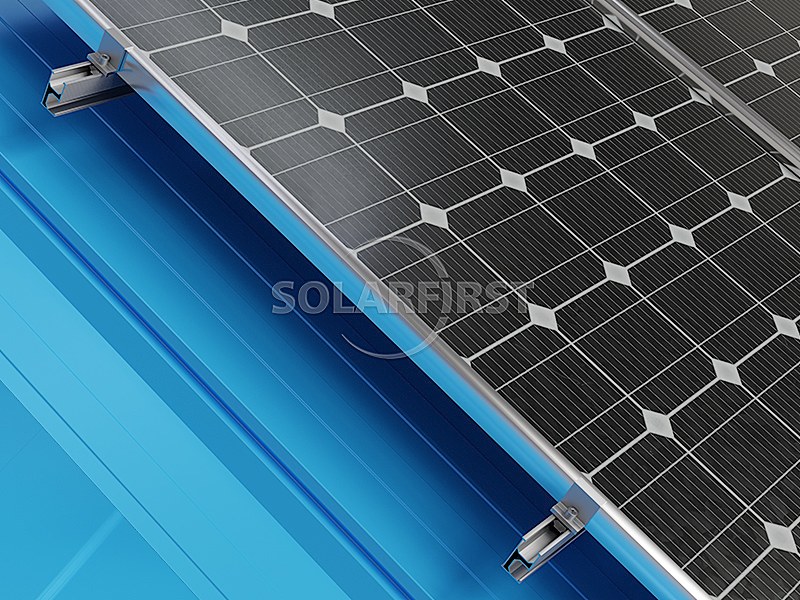

Este completo sistema de montaje para techos solares incluye clips de diseño preciso que fijan los módulos de forma segura, manteniendo la alineación paralela a la superficie del techo. Diseñado para soportar condiciones climáticas extremas, el sistema soporta vientos de hasta 60 m/s y cargas de nieve de 1,4 kN/m². Cumple con las normas internacionales ASCE7-05 y JIS C8955:2017, y los componentes de montaje están fabricados en aluminio anodizado AL6005-T5 resistente a la corrosión y acero inoxidable SUS304, con una garantía de 10 años para un rendimiento fiable a largo plazo.

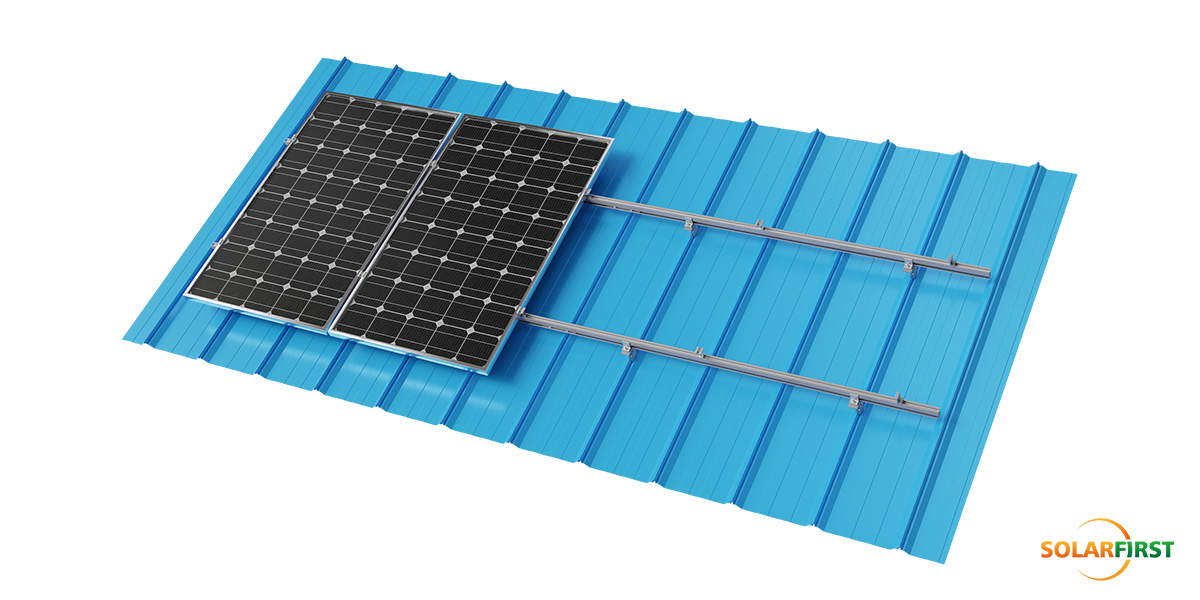

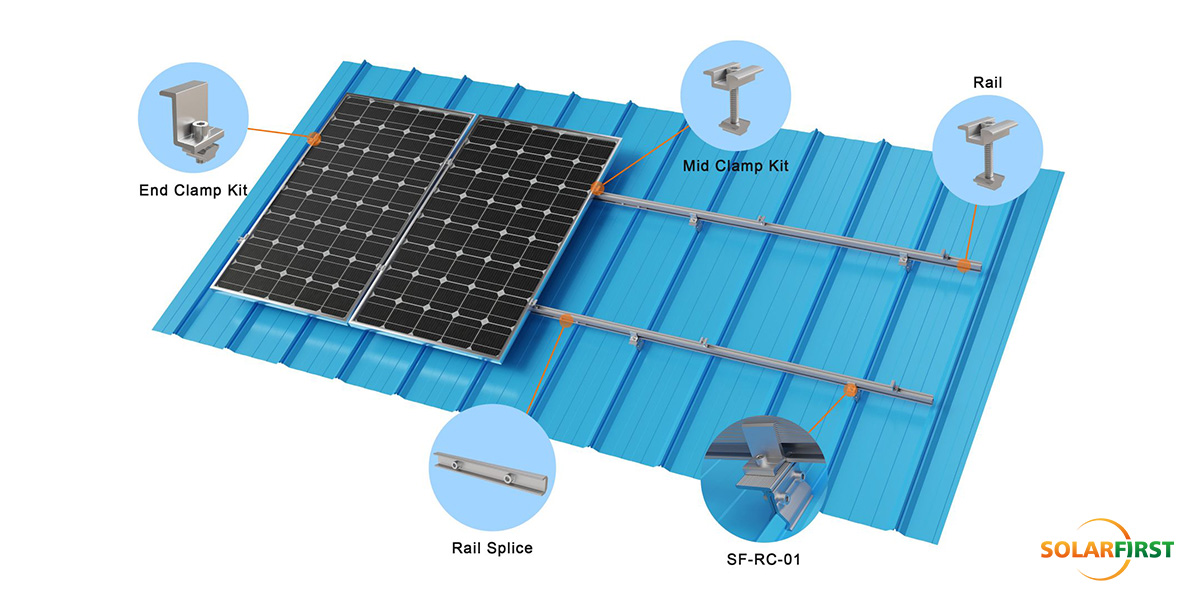

02 Diagrama esquemático de accesorios

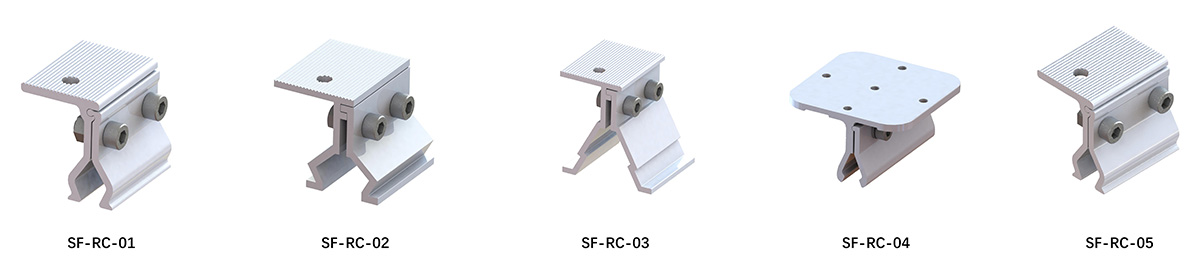

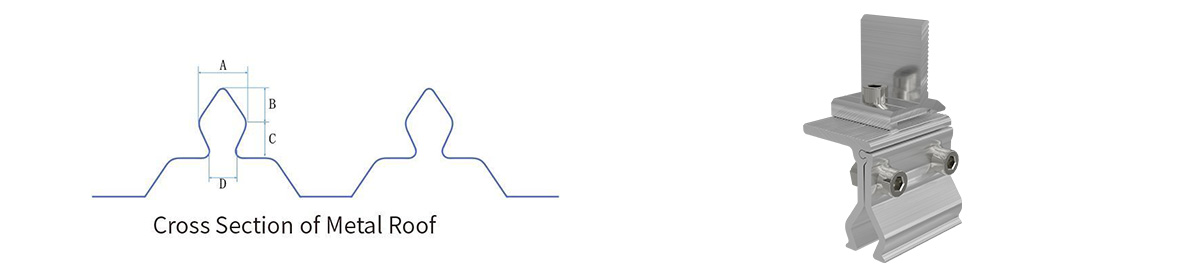

03 Componentes del producto
| Dimensiones (mm) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21.6 | 2.5 | 31.5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 Parámetros básicos de ingeniería
| Indicadores clave | Detalles de los parámetros |
| Techo aplicable | Paneles de techo metálicos angulares |
| Carga de viento | 60 m/s |
| Carga de nieve | 1,4 kN/m² |
| Ángulo de inclinación | Paralelo al techo |
| Material principal | Aluminio anodizado AL 6005-T5, acero inoxidable SUS304 |
| estándar | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Garantía | 10 años de garantía |
05 Escenarios de aplicación industrial
✔ Fábrica de fabricación: Techo de edificios de fábricas de automóviles y electrónica
✔ Centro logístico de cadena de frío: Gran almacén techado
✔ Actualización de invernadero agrícola: invernadero con estructura de acero ligero
06 Servicios técnicos profesionales
▶ Diseño de esquema y análisis estructural:
Proporcionamos informes de carga profesionales, simulación de disposición de accesorios y soluciones de visualización BIM.
▶ Apoyo a la exploración in situ:
Los ingenieros realizan estudios in situ de las condiciones del techo para confirmar las condiciones de instalación y los puntos de riesgo.
▶ Capacitación y orientación para la instalación:
Proporcionar videos de instalación estandarizados, manuales de operación y orientación técnica en el sitio para garantizar cero errores en la construcción.
07 Sistema de verificación técnica
▶ Pruebas ambientales extremas
• Pasar el impacto de baja temperatura a -40 ℃
• Corrosión por niebla salina (más de 3000 horas)
• Pruebas extremas como simulación de huracán de 60 m/s.
▶ Certificación de terceros
• Contamos con certificados de presión de viento, presión de nieve, resistencia sísmica y certificación de materiales emitidos por TUV, SGS y otras instituciones para garantizar el cumplimiento de proyectos globales.
08 Paquetes y envíos
Embalaje estándar internacional; Los productos se envían desde los puertos de Shanghai, Ningbo, Tianjin, Xiamen y Shenzhen en China.

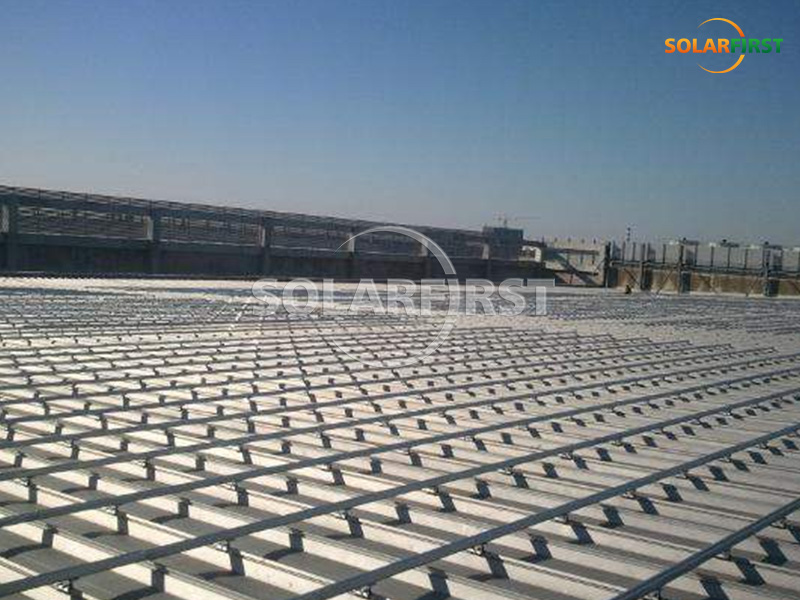

Caso de proyecto 09
